Монтаж теплого пола без стяжки
Теплый пол без стяжки можно установить в помещениях, где обустройство стяжки из бетона по разным причинам невозможно. Такой выбор позволит сэкономить денежные средства, так как снижает затраты на монтаж и не требует проведения заливки пола бетонной стяжкой. Теплые полы, уложенные не на бетонную стяжку, не забирают высоту помещения и возводятся быстро.
Виды и преимущества пола без стяжки
Водяной теплый пол без заливки стяжки станет прекрасным выходом, если нужно установить систему в помещении, где заливка стяжки невозможна или нежелательна. Такими помещениями являются — деревянный дом, помещения с низким потолком, а также ситуации, если доставить бетон невозможно.
Сделать теплый водяной пол, не требующий бетонной стяжки, можно по-разному. Система теплого пола может быть двух видов:
- Полистирольная система водяного пола предполагает использование матов из полистирола и обогревательного контура. Маты устанавливаются на лаги, деревянный или бетонный пол.
- Деревянная система водяного пола, т.е. теплый пол укладывают на основание из деревянных пластин с каналами для труб. Система монтируется на лаги, бетонный или черновой деревянный пол.
Полистирольная система наиболее легкая. Однако на несущие балки может оказываться значительная нагрузка. Это нужно учесть перед монтажом конструкции и заранее провести расчеты. Для фиксации труб применяют алюминиевые пластины.
Так как бетонная стяжка отсутствует, необходимо сделать теплоизоляцию пола. Для этого рекомендуется сухие теплоизоляционные материалы такие, как минеральная вата. Вместо минеральной ваты можно использовать более современный материал — гипсоволокно. Можно также использовать в качестве теплоизолятора любой насыпной материал, обладающий высокими теплоизолирующими свойствами.
Еще один современный материал — полиуретан. Его особенность в том, что утеплитель просто «распыляют» по поверхности пульверизатором.
При использовании системы деревянного пола на поверхность сначала укладывают пластины из оцинкованной стали. Сверху на них кладут подложку, сделанную из вспененного полиэтилена — она предотвратит треск паркетных досок. Под линолеум и кафельную плитку на пластины рекомендуется уложить листы ГВЛ.
Преимущества теплого пола без стяжки в следующем:
- Конструкция очень легка, поэтому ее можно установить в любых помещениях, вне зависимости от типа перекрытия;
- Толщина конструкции будет невелика, поэтому высота помещения уменьшится незначительно;
- Не придется долго ждать застывания бетона. Сразу после окончания монтажа системы можно положить финишное покрытие;
- Может быть уложен на любое основание;
- Нагрузка, которую оказывает водяной теплый пол без стяжки на основание, невелика.
Дополнительно при проведении укладки водяного пола без использования бетонной стяжки появляется меньше пыли и грязи.
Материалы для монтажа водяного пола
Перед тем как укладывать трубы, на пол в помещении укладывают основу — деревянную или полистирольную с каналами для труб. Трубы закрывают гидроизолирующими пластинами.
Трубы для пола изготавливаются из различных материалов: меди, сшитого полиэтилена или пропилена, металлопластика. Наиболее часто используются полиэтиленовые трубы, так как они просты в установке, долговечны, устойчивы к воздействию агрессивной среды и недороги. В системе, собранной из таких труб, в качестве теплоносителя можно использовать различные антифризы, а не только воду, причем без малейшего вреда для труб.

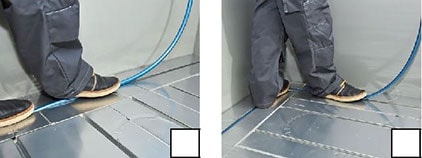

В магазине трубы продаются смотанными в бухты. После доставки строго запрещается снимать с бабины петли и просто вытягивать трубы, так как это может привести к появлению заломов трубы. Разматывать трубы можно непосредственно во время установки контура, постепенно, чтобы избежать появления заломов.
Для теплоизоляции основы рекомендуется выбрать пенополистирольные маты. Они обеспечивают оптимальную теплоизоляцию, к тому же на них есть пазы и выступы, которые в значительной степени облегчают укладку труб с необходимым шагом, не проводя при этом дополнительной разметки. Размер одной плиты составляет 50х100 см, между собой они скрепляются специальным замком.
Популярным решением считается настильная система водяного теплого пола. Она представляет собой изготовленные из дерева модули с выемками для труб. Модули различаются по ширине: они могут быть по 13, 18 и 28 см. Выбирать модули нужно опираясь на шаг укладки труб.
Для монтажа системы необходимо приобрести специальные пластины из оцинкованной стали или алюминия. Теплораспределительная пластина, изготовленная из алюминия, необходима для перераспределения тепла по нижней поверхности финишного покрытия. Воздействуя на нижнюю часть финишного покрытия, она тем самым обеспечивает нагревание поверхности пола и повышение температуры в помещении.
Методы монтажа контура труб
Выбрав материалы, можно переходить к монтажу труб. Способов укладки контуров существует несколько:
Наиболее простой и экономичный способ — змейка. Но при использовании такого контура стоит быть готовым к тому, что в разных зонах помещения могут появляться перепады температуры из-за постепенного остывания теплоносителя. Поэтому укладывать контур «змейкой» рекомендуется только в небольших по площади комнатах, так как тогда он не будет успевать остыть.
Из-за особенностей конструкции, «спираль», напротив, больше подходит для просторных помещений.
В первую очередь нужно составить план монтажа труб в помещении. Чаще всего для установки теплого пола применяют одну цельную трубу, без соединений, так как именно такая конструкция обеспечивает большую надежность всей системы.
После окончания планировки стоит определить шаг установки труб. Шаг может различаться в зависимости от условий в помещении, требований проекта и вида основания. Только после того, как учтены все эти моменты, можно переходить непосредственно к монтажу контура. Этапы монтажных работ будут несколько различаться в зависимости от вида системы (деревянная или полистирольная).
Этапы укладки водяного пола на полистирольную основу
Плиты из полистирола имеют базовую толщину в 3 см, когда для утепления чернового пола требуется положить более толстый слой утеплительного материала, используются дополнительные плиты пенопласта.
Перед установкой теплоизоляции на черновой пол его следует выровнять, устранить перепады и убрать мусор. Основу из полистирола можно выкладывать по специальному плану. Для укладки утеплителя используются пластины разных видов: с пазами, поворотные, прямые. Размер полистирольных плит рассчитан на шаг 15 см, есть плиты на шаг 30 см. Для скрепления плиты оснащены специальным замком.

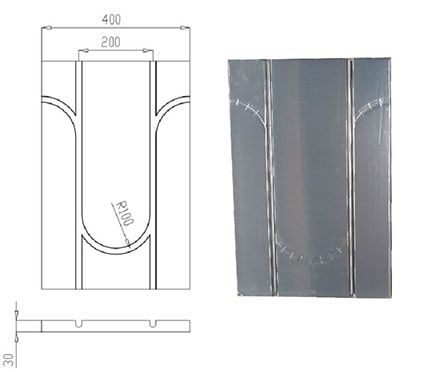

Некоторые виды плит имеют выступы, благодаря чему можно сделать более сложную схему контуров. Но для того, чтобы не запутаться во время укладки труб, лучше заранее сделать разметку маркером.

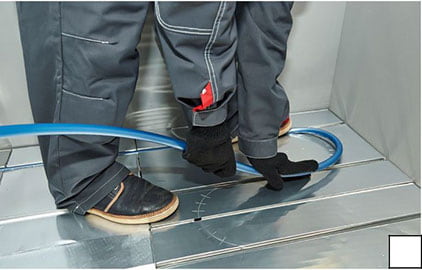

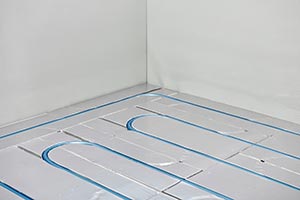

На утеплительный материал укладывают металлические пластины и в пазы монтируют трубы, соблюдая план. Сверху можно положить подложку, затем — финишное покрытие: паркет или ламинат. Можно использовать и другие материалы, но тогда следует соблюдать дополнительные правила. Так, прежде чем монтировать теплый пол под плитку, сначала делают сухую стяжку — укладывают многослойную фанеру, гипсокартон или листы ДСП.
Деревянный водяной теплый пол
Теплый пол на деревянное основание обычно укладывают в деревянных домах одним из двух способов:
- На основу из реек;
- На основе модулей.
Более удобным можно считать второй способ, так как он требует укладки специальных плит с уже готовыми пазами.
Установку деревянного пола начинают с установки лаг. Между направляющими выкладывают утеплительный и гидроизоляционный материал. Затем сверху укладывают древесные плиты, оставляя расстояние в 2 см. Оно требуется для того, чтобы компенсировать расширение при повышении температуры. Плиты снабжены специальными защелками, благодаря которым они соединяются друг с другом.
Если используется реечный способ, сначала нужно подготовить черновой пол. Рейки выкладывают так, чтобы оставалось расстояние, достаточное для монтажа труб контура с определенным шагом. Во время укладки важно следовать намеченному заранее плану установки труб. На подготовленную конструкцию выкладывают металлические пластины, а затем устанавливают трубы.
Если финишное покрытие достаточно тонкое, то есть его толщина не более 1 см, можно его укладывать поверх пластин со слоем звукоизоляции. Если же нужно сделать теплый пол под плитку, поверхность нужно подготовить: положить плиты гипсокартона, ДСП, тщательно их закрепить и обработать стыки.
Керамическая плитка благодаря своей практичности часто применяется в качестве напольного покрытия для кухни, ванной комнаты и коридора. Благодаря разнообразию цветовых вариантов и текстур, имитирующих дерево, камень и другие материалы, их иногда используют и в гостиной.
Плитка проста в уходе и обладает достаточной прочностью. Однако основной ее недостаток — низкая температура, особенно в холодное время. Поэтому хорошей идеей будет установить теплый пол под плитку. Это позволит сделать комнату более комфортной.
При укладке водяного пола своими руками, поверх деревянных или полистирольных плит нужно положить слой влагостойкого материала, например, ГВЛ. Только после этого можно выкладывать плитку.
Монтаж теплого пола без стяжки
Так как водяной пол в квартире обеспечивает оптимальную температуру, к его установке стоит подойти с наибольшим вниманием. Если планируется использовать полистирольную систему, то поверх утеплительного контура нужно установить плиту ГВЛ. При установке пола деревянным способом под паркет или линолеум также устанавливается плита ГВЛ.

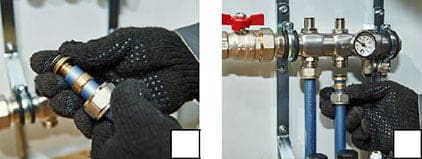

После отведения труб устанавливают допоборудование — терморегулятор и регулятор давления.
При монтаже теплых полов иногда совершаются ошибки, которых лучше избегать. Приведем некоторые из них:
- Считается, что измерение конструкции до и после установки — не такой важный этап, и его можно с легкой душой пропустить. На самом деле, замеры иногда позволяют обнаружить серьезные нарушения, которые, если не устранить вовремя, в дальнейшем неизбежно приведут к поломке или усиленному потреблению энергии. Важно рассчитать и давление на пол.
- Любому владельцу квартиры или дома хочется скорее завершить ремонт и начать использовать полезное приобретение. Стоит от этого предостеречь: спешка при укладке пола вредна. Чтобы конструкция исправно работала, все ее элементы должны «схватиться». Для этого может понадобиться несколько дней. Включение нагрева на этом этапе только повредит.
- Датчики температуры устанавливать глубоко в конструкцию не нужно, так как они периодически выходят из строя и требуют замены. Но после того как вся конструкция смонтирована, извлечь его и проверить исправность системы будет сложно.
Основная ошибка, которую допускают владельцы квартиры при установке теплого пола — желание сэкономить. Экономия в данном случае неуместна, так как хорошие материалы могут обойтись недешево. Но лучше потратить больше денег на качественный материал, чем потом тратить много времени и средств на ремонт.
Теплый пол без стяжки
Инфракрасный пленочный теплый пол:
без стяжки и клея, для дома и дачи
За два часа самому смонтировать в своей комнате, кухне или квартире электрический теплый пол? Фантастика? Еще семь лет назад такое было просто невозможно. Сегодня уже никого не удивить пленочным теплым полом толщиной.
Теперь это типовой атрибут современной квартиры.
Инновационные технологии все смелее входят в нашу повседневную жизнь, меняя наши представления об уюте и комфорте. И если раньше теплые полы в квартире можно было смонтировать только на этапе капитального ремонта своего жилища, то с появлением пленочных теплых полов ситуация кардинально изменилось. Для их монтажа можно вообще не затевать ремонта (даже косметического!).
Выбор теплого пола
При покупке теплого пола выбор сводится к одному из двух типов: водяной или электрический. Наиболее распространены электрические теплые полы. Они, в зависимости от исполнения, бывают кабельные, пленочные и стержневые. А по принципу обогрева – конвекционные и инфракрасные. Инфракрасные обладают рядом экологических преимуществ: легкая ионизация, антиаллергенный эффект, не сушат воздух и мебель, равномерно распределяют температуру по высоте помещения.
Полы с инфракрасным обогревом – достаточно молодая подкатегория теплых полов. Пленка дает возможность устанавливать инфракрасный теплый пол даже под такие капризные напольные покрытия как ламинат и ковролин. При этом не требуется такой трудоемкий, «грязный» и дорогой технологический процесс как стяжка. Поэтому пленочный теплый пол может быть установлен даже во время косметического ремонта.
Так какой же электрический теплый пол предпочесть: традиционный кабельный, который технологически не менялся с 40-х годов прошлого века? Инновационный теплый пол в виде тонкой нагревательной пленки? Или стержневой мат из карбоновых стержней , который в России появился всего пару лет?
Чтобы получить правильный ответ, нужно правильно задать вопрос. Нельзя так «в лоб» сравнивать эти три основных вида электрических теплых полов, представленных на рынке. Пленка напрямую не конкурирует ни с кабелем, ни со стержневым полом. Она предназначена только для сухого монтажа, поскольку боится агрессивной щелочной среды стяжки или плиточного клея. Зато при обустройстве теплого пола под уже настеленный или вновь укладываемый линолеум, ламинат или ковролин она просто не заменима! Пленочный теплый пол в комнате действительно может быть смонтирован даже непрофессионалом практически за два часа.
Несмотря на свою «тонкость», пленочный теплый пол имеет все необходимые сертификаты, подтверждающие его электро- и пожаробезопасность. Все электрические и теплонагревательные элементы этого пола надежно смонтированы между двумя слоями специальной полиэстеровой пленки, обработанной коронным электрическим разрядом.
Нельзя не упомянуть о том, что в отличие от кабельных последовательных систем, термопленка – параллельная электрическая система. То есть, в ней все нагревательные элементы соединены параллельно. Поэтому, выход по каким-то причинам из строя одного из элементов не приводит к выходу из строя системы в целом.
Инфракрасное тепло
И, напоследок, самое главное. Вернее полезное. Дело в том, что карбоновые теплые полы являются инфракрасными. Такой обогрев имеет ряд дополнительных полезных для здоровья преимуществ. Так, например, его используют в инкубаторах для детей в родильных домах и инфракрасных саунах. Он не сушит воздух, нейтрализует посторонние запахи, имеет антиаллергенный эффект, а также слегка ионизирует воздух. Все это позволяет назвать такие полы не только экологичными, но и в определенном смысле лечебными.
Иногда можно услышать возражение, что после укладки на такой инфракрасный теплый пол финишного покрытия весь полезный эффект полностью исчезает. Ничего подобного. Так, бетон, стяжка или плитка задерживают всего 7-12% инфракрасного тепла, а линолеум, ламинат, дерево струганное или паркетная доска – до 5-9%, что подтверждено многочисленными испытаниями и соответствующими сертификатами производителя. Заметим, что это в несколько раз меньше, чем при конвекционном кабельном обогреве. А значит, приводит к дополнительной экономии электроэнергии. А если вспомнить еще о воздушной тепловой «подушке» под потолком, являющейся результатом конвективного подъема теплого воздуха от пола к потолку при кабельном обогреве, то становится понятно, откуда берется экономия электроэнергии до 20% в случае пленки, и до 60% в случае стержневого теплого пола. Ведь инфракрасный источник дает практически равномерное распределение температуры по высоте в комнате, следовательно, нет необходимости тратить дополнительную электроэнергию на побочную тепловую «подушку» под потолком.
Вот и выходит, что в извечном споре нового инновационного и классического традиционного все чаще и чаще побеждают молодые технологии. В конце концов, многие из нас согласились бы пересесть с современной иномарки в автомобиль сороковых годов прошлого века?
Электрический теплый пол без стяжки: удобно, быстро, комфортно
Хочется, чтобы в любое время года пол под ногами был теплым? Но необходимость заливать стяжку, мучиться с масштабным ремонтом и выкладывать на это лишние деньги останавливает вас? Эта проблема легко решается, ведь есть способ утеплить пол с меньшими затратами сил: купить нагревательный мат.
Точно так же, как и системы в стяжку, маты греют за счет резистивного нагревательного кабеля. Но у них есть одно существенное отличие: кабель уже закреплен на основе в виде сетки, поэтому вам не нужно делать это самим. Кроме того, такой теплый пол кладется не на теплоизолирующую основу, а прямо на загрунтованную поверхность пола, и заливается не стяжкой, а просто слоем клеевого раствора. Благодаря этому у данных систем есть несколько важных преимуществ.
Преимущества нагревательных матов
• Готовый комплект просто выбрать.
Для этого вам нужно только решить, какой температуры вы хотите добиться, и рассчитать площадь укладки теплого пола.
• Кабель не нужно закреплять на основе.
Производители уже сделали это за вас.
• Под теплый пол не нужна теплоизоляция.
Он кладется прямо на загрунтованное основание.
• Заливка стяжки также не требуется.
Кладется в слой плиточного клея толщиной всего 3-4 мм.
• Пол не поднимается.
Своеобразная «ступенька» – один из недостатков нагревательных систем в стяжку. Маты лишены этого недостатка.
• Готовы к работе через непродолжительное время.
В отличие от стяжки, которая может сохнуть около месяца, клеевой раствор высыхает примерно за 2 недели. Поэтому и пользоваться подогревом вы можете раньше.
Теплый пол в виде мата
Когда использовать теплый пол мат
В зависимости от мощности, нагревательные маты могут укладываться под различные покрытия и служить разным целям. Как правило, это системы мощностью 150-165 Вт/кв.м, которые используются как теплый пол под плитку и керамогранит. Использование с ламинатом, линолеумом, паркетом возможно в том случае, если кабель имеет меньшую мощность (около 10 Вт/п.м), поскольку при сильном нагреве данные покрытия могут портиться.
Большинство моделей на основе матов применяются для комфортного подогрева пола в комнате, в ванной, на кухне. Для полноценной замены радиатора отопления и для обогрева самых холодных помещений, таких как балкон, больше подходит комплект в стяжку.
Монтаж нагревательного мата
Уложить данную систему электрообогрева гораздо проще, чем кабель в стяжку – и это ее главный плюс.
В целом монтаж нагревательных матов включает следующие этапы:
- Подготовка места на стене для установки терморегулятора
- Подготовка штробы в стене под датчик температуры
- Подготовка поверхности пола для укладки мата, ее очистка
- Установка датчика температуры в гофрированной трубке на полу
- Грунтовка поверхности пола
- Укладка нагревательного мата. Чтобы расположить его на полу по своему усмотрению, сетку можно резать. Но так, чтобы кабель оставался в целостности. Сетка фиксируется с помощью клеящей ленты.
- Заливка клеевого раствора. Толщина слоя – не более 5 мм.
- Подключение кабеля, датчика температуры, терморегулятора к электросети.
- Укладка напольного покрытия.
После того как клеевой раствор полностью высохнет (то есть примерно через 14 дней), систему можно включать.
Подробную инструкцию по укладке теплого пола можно скачать у нас на сайте.
Теплый пол для укладки без стяжки от Energy
Компания Energy (Великобритания) предлагает три модели теплого пола для укладки без стяжки. Причем, это не только маты, но и универсальная система Energy Universal под любое напольное покрытие и любые виды монтажа.
Energy Mat – нагревательный мат повышенной по сравнению с другими схожими системами мощностью 165 Вт/кв.м (погонная мощность кабеля – 12 Вт/п.м). Для укладки под плитку и керамогранит. Поверхность пола прогревается до +26 – +28 °С. Только для дополнительного подогрева.
Energy Light Plus – система с оптимальной мощностью 150 Вт/кв.м (погонная мощность кабеля – 12 Вт/п.м). Прогревает пол до +26 – +28 °С. Греющий кабель усилен стекловолокном. Также для комфортного тепла под ногами, под кафельную плитку.
Energy Universal – это готовый комплект в виде кабеля, который закрепляется на монтажной ленте и может заливаться либо стяжкой, либо плиточным клеем. Отличительная особенность системы – в ее небольшой мощности (всего 10 Вт/п. м) и многофункциональности. Его можно класть не только под плитку, но и под ламинат, линолеум, ковролин, паркет и прочие покрытия, плохо проводящие тепло, а также использовать для обогрева труб или грунта в теплице.
Модель Energy Universal может применяться для основного обогрева помещения.
Все кабели Energy защищены от влаги (включая временное погружение в воду), имеют качественную изоляцию, а значит, безопасны для использования во влажных помещениях.
Теплый пол без стяжки
Нагревательная кабельная система под деревянное покрытие пола Devidry.
Электрические нагревательные маты Devidry™ 100 и наборы с терморегуляторами Devidry™ Kit разработаны специально для установки под деревянное покрытие пола. Можно избежать работ, связанных с заливкой нагревательного кабеля в стяжку и, таким образом, легко и просто получить «Теплый пол» вместе с новым деревянным покрытием. Покрытием пола может быть ламинат, паркетная доска или паркет толщиной до 25 мм, а также ковролин и линолеум.
Десять преимуществ применения нагревательных матов Devidry™
1. Нагревательные маты для «сухой» установки под деревянное покрытие .
2. Не требуется обустройство стяжки .
3. Заменяют разделительную подложку .
4. Минимальная толщина конструкции пола .
5. Быстро монтируются, легко и просто подключаются: разложить маты, соединить разъемы и установить покрытие.
6. Встроенные разъемы для быстрого соединения и подключения .
7. Низкая стоимость монтажных работ – система «Сделай сам» .
8. Пониженные требования к ровности бетонного основания.
9. Комфортное распределение тепла в помещении .
10. Дополнительная тепло- и звукоизоляция пола.
Конструкция нагревательных матов Devidry™
Если остались свободные участки пола, то на них устанавливается мат-заполнитель Devidry™ FM, выпускается площадью 1, 2 и 4 м2, или остатки мата с зон подрезки. Для подгонки мата под размеры помещения используются «зоны подрезки» – можно отрезать до 25 см, как от верхнего, так и от нижнего края нагревательного мата Devidry™ 100.
Подбор оборудования системы Devidry™. Общие рекомендации.
Под деревянное покрытие нагревательные маты необходимо устанавливать так, чтобы обогревалась максимально возможная площадь!
Основные технические характеристики:
• Толщина мата: 8 мм
• Нагреватель: экранированный кабель
• Электроизоляция: двойная, класс II
• Звукоизоляция: -17 dB
• Удельная мощность: 100 Вт/м2 при 230 В, 90 Вт/м2 при 220 В
При попытке зонного подогрева небольших участков деревянного пола может возникнуть коробление покрытия из-за разного термического расширения подогреваемых и не подогреваемых участков. Убедитесь, что не планируется установка стационарной мебели без ножек.
Для управления нагревательной системой следует использовать терморегуляторы с ограничением макс. температуры пола. DEVI рекомендует применять набор Devidry™ Pro Kit (c Devireg™ 535).
Нагревательные маты подключаются друг к другу при помощи встроенных разъемов. Суммарный ток (мощность) всех соединенных друг с другом матов не должен превышать 10 А (2300 Вт).
Следует помнить, что для подключения разъема кабеля питания нужно оставить не менее 8 см между стеной и первым нагревательным матом. Эта полоса закрывается матом-заполнителем.
При изменении направления укладки подключение матов осуществляется с помощью специального соединительного кабеля Devidry™ Х длиной 25, 100 или 200 см.
Теплоизолятор, температура пола. Если пол находится на грунте или над холодным подвалом, то в конструкцию пола ОБЯЗАТЕЛЬНА установка теплоизолятора толщи- ной не менее 2 см, а для балконной плиты – толщиной не менее 5 см. В остальных случаях установка теплоизолятора желательна.
Например, если снизу находится теплое помещение (промежуточный этаж) и теплоизолятор не установлен, то при толщине деревянного покрытия 15 мм нагревательный мат Devidry™ 100 в стандартном помещении с температурой воздуха +20°С сможет нагреть поверхность деревянного пола до комфортной температуры +26°С.
Пример. Выбор оборудования для комнаты размером 3,03 х 4,88 м
Длина стены с окном равна 3,03 м, что соответствует длине 3 м одного из нагревательных матов. Следовательно, нужно укладывать нагревательные маты вдоль этой стены. «Лишние» 3 см – это удобный для укладки матов запас, при котором не требуется подрезка по длине. Для такого направления укладки место установки регулятора – правый верхний угол (см. рисунок). Как вариант – разъемы можно расположить «снизу», тогда регулятор следует устанавливать в левом нижнем углу.
Площадь помещения: 3,03 х 4,88 = 14,8 м2.
Четыре мата Devidry™ 100 площадью 3 м2 покроют 12 м2 пола. Следовательно, дополнительно нужен мат-заполнитель на оставшуюся площадь 14,8 м2 – 12 м2 = 2,8 м2, выбираем ближайший – 3 м2 (1+2 м2).
Мощность системы из четырех матов 3 м2 составит 240 Вт х 4 = 960 Вт, что не превышает максимально допустимую мощность 2300 Вт или ток 10 А.
Рекомендации по монтажу и подключению системы Devidry™
Используйте нагревательные маты только согласно «Инструкций по монтажу и эксплуатации» и рекомендаций DEVI. Следует придерживаться действующих норм и правил по электробезопасности и строительных норм!
1. Начертите план помещения, в котором будет уложен Devidry™. Сделайте расчет свободной площади. Убедитесь, что в месте установки нагревательных матов Devidry™ не планируется установка стационарной мебели без ножек.
2. Подберите соответствующее Вашей площади оборудование Devidry™. Не забудьте о матах-заполнителях, которые должны быть установлены на необогреваемых или краевых участках пола. Не следует использовать другие материалы как заполнитель свободных участков – это может привести к искривлению поверхности покрытия пола! Применение терморегулятора с датчиком температуры пола и с ограничением максимальной температуры пола обязательно!
3. Перед монтажом проверьте правильность укладки стяжки, а также её влажность. Обычно, новая стяжка должна сохнуть на протяжении примерно 30 дней. Установите паробарьер на стяжку, если этого требует технология производителя деревянного покрытия.
4. Разложите маты на чистое и ровное основание пола. Сторона нагревательного мата с этикеткой и символом должна располагаться сверху.
5. Подключите разъемы матов друг к другу. Для этого снимите защитные крышки и заглушки с разъемов.
6. Соедините разъемы между собой.
7. Используйте специальный ключ для соединения и разъединения разъемов.
8. Если конфигурация помещения не позволяет последовательно соединить разъемы нагревательных матов, например, стены имеют излом, то используется кабель-удлинитель Devidry™ Х25, Devidry™ Х100 или Devidry™ Х200 длиной 25, 100 и 200 см соответственно.
9. Подрежьте края матов, подгоняя их под помещение – максимально можно отрезать 25 см сверху и/или снизу. Зоны подрезки помечены символом «нож». Запрещается какое-либо разрезание мата в зоне нагрева и между разъемами – зона помечена символом «зачеркнутый нож». На необогреваемых участках разложит е маты-заполнители Devidry™ FM или, при наличии, остатки с зон подрезки нагревательного мата. Рекомендуется проклеить стыки матов липкой лентой. Убедитесь, что установлена концевая заглушка в разъеме «последнего» нагревательного мата.
10. Установите датчик температуры пола. Место установки – в зоне подогрева на расстоянии 20-30 см от ее края. Для этого паз верхнего слоя матов возле разъема подрезан на заводе. Удалите эту полоску красного пластика. В полученном вырезе-канавке уложите датчик с проводом. Датчик (утолщение на конце кабеля) не должен касаться нагревательных кабелей и располагается между ними. Вырез сверху проклеивается алюминиевым скотчем из набора Devidry™ Kit.
11. Подключите кабель регулятора. Он подключается к соединенным между собой матам при помощи кабеля со специальным разъемом. Подключение возможно только с одной стороны уложенных на полу матов – это «правый» разъем-вилка! Для подключения кабеля с разъемом к нагревательному мату необходимо иметь мин. 8 см свободной площади пола, которая затем будет закрыта заполнителем. Кабель прокладывается по краям в специальных вырезах (пазах) вне зоны подогрева. Минимальный радиус изгиба кабеля – 2,5 см. Набор Devidry™ ProKit с регулятором Devireg™ 535 содержит кабель для подключения длиной 3 м, 10 А.
12. Установите терморегулятор. Для стационарной установки в монтажную короб ку используется набор Devidry™ Pro Kit с Devireg™ 535. Для монтажа регулятора и датчика температуры необходимо штрабление стены. В штрабы устанавливаются монтажная коробка для регулятора, гофротрубы для датчика температуры пола и для кабеля подключения к регулятору. Таким же образом могут быть подключены «обычные» терморе гуля – торы Devireg™ с помощью дополнительного кабеля Devidry™ Pro Supply Cord 3 м, 10 А. Проверьте сопротивление кабеля и сопротивление изоляции. Подключите напряжение. Проверьте систему – почувствуйте тепло на поверхности всех нагревательных матов. Теперь можно укладывать покрытие.
Рекомендуемая конструкция пола.
В Россию поставляются нагревательные маты с удельной мощностью 100 Вт/м2 при 230 В, что согласно Европейских норм запрещает их установку на деревянное основание пола (пол под матом). То есть основание пола должно быть бетонным, цементно-песчаная стяжка или подобное.
В конструкцию пола должен быть установлен пароизолятор как можно ближе к деревянной поверхности пола.
Ограничение температуры пола с деревянным покрытием.
Комфортная температура на поверхности деревянного пола равна примерно 25-26°С. Производители деревянных покрытий гарантируют их применение для полов с подогревом при ограничении максимальной температуры поверхности пола на уровне 27°С. Так как датчик устанавливается под поверхностью, а не на ней, в терморегуляторе рекомендуется устанавливать следующие ограничения:
* Максимально допустимая толщина покрытия для Devidry™ 10
Теплый пол без стяжки под ламинат: кабель и маты
Ламинат – напольное покрытие на основе дерева, которое само по себе является не очень холодным. Но зимой и оно сильно остывает, принося дискомфорт жильцам квартиры. Поэтому утепление пола под ламинат – достаточно популярное решение.
Существует мнение, что делать обогреваемый пол с данным покрытием нельзя. Это не так. Из-за низкой теплопроводности, теплоизолирующей подложки и самого состава покрытия добиться высокой температуры на нем труднее, чем, например, на кафеле. Но если теплый пол смонтирован правильно, то он не повредит ламинат и сможет обогреть его до комфортной температуры.
Электрические теплые полы без стяжки под ламинат
С ламинатом применяются различные виды теплых полов, в том числе и электрические. Если вы не хотите тратить на их монтаж много времени, приобретайте разновидности для укладки без стяжки – в плиточный клей. Такие нагревательные системы легко смонтировать, и к работе они готовы быстро – после полного высыхания клея (точные сроки смотрите у производителей клеевого раствора, обычно клей высыхает примерно за 14 дней).
Теплый пол Energy Universal и Energy Light
Компания Energy предлагает две таких разновидности:
Energy Universal – универсальный греющий кабель, который крепится на монтажной ленте и заливается либо плиточным клеем, либо стяжкой. Сниженная мощность кабеля (10 Вт/п.м) позволяет использовать его с покрытиями с плохой теплопроводностью, к которым как раз относится ламинат. При этом покрытие не перегреется, а тепло будет распределяться равномерно. Мощность модели – 100 Вт/кв.м.
Energy Universal – двужильный кабель, который удобно подключать, поскольку второй его конец не нужно возвращать к электросети.
Energy Light – одножильный греющий мат, который также можно использовать с ламинированными полами. Мат удобен тем, что кабель уже закреплен на сетке, а сама сетка крепится на основании с помощью клеящей ленты. Поэтому при его монтаже вы опускаете сразу несколько этапов: расчет шага укладки, крепление монтажной ленты к полу и фиксация кабеля в ней.
Что нужно знать перед монтажом теплых полов под ламинат
1. Удельная мощность теплого пола – не более 100 Вт/кв.м
При слишком высоких температурах ламинат, как и любое деревянное покрытие, может рассыхаться, деформироваться, из-за чего он начнет «ходить» и будет выглядеть неприглядно. Чтобы этого не произошло, выбирайте не слишком мощные системы обогрева.
2. Максимальная температура нагрева +26 °С
По этой же причине, а также из-за вредных испарений формальдегида, которые могут выделяться при сильном (от +30°С) нагреве некоторых видов ламината , его нельзя нагревать выше +26°С. Используйте с теплым полом только покрытия класса E1 и E0 (класс указывает на содержание формальдегида в составе) и обязательно устанавливайте на терморегуляторе отметку не более +26°С.
Монтаж нагревательного кабеля и мата под ламинат
3. Смотрите на маркировку покрытия
На упаковке покрытия должна быть отметка о том, что его можно использовать с теплыми полами, а также о максимальной температуре прогрева. Проверяйте и состав изделия – оно должно быть как можно более натуральным.
4. Только для обогрева пола
Поскольку системы обогрева, используемые под данный напольный материал, имеют невысокую мощность, они не смогут полноценно обогреть помещение. Они применяются только для создания тепла под ногами.
5. Оптимальная толщина слоя плиточного клея (стяжки) – 10-20 мм
Если толщина будет выше, то покрытие просто не сможет прогреться. Если ниже – может перегреться кабель.
6. Толщина самого покрытия – не более 25 мм
Согласно инструкциям производителей, при большей толщине кабель может перегреться и выйти из строя. К счастью, толщина ламината редко превышает 10-12 мм.
7. Используйте терморегулятор
Это устройство поможет вам контролировать температуру нагрева покрытия, отключит теплый пол при ее превышении и не позволит кабелю выйти из строя.
На нашем сайте вы можете купить теплые полы под ламинат для укладки без стяжки. Гарантия на теплый пол Energy – 20 лет.
Легкие системы теплых полов без бетонной стяжки
Описание легких систем водяных теплых полов которые не требуют устройства бетонной стяжки, например в деревянных или каркасных домах. Обзор других типов водяных теплых полов здесь : водяной теплый пол
Основные виды легких систем: фольгированная и деревянная.
- Фольгированная система – простая в монтаже, монтируется как на бетонное основание так и на деревянное. Имеет толщину от 30 мм..
2. Деревянная система более сложна в монтаже, монтируется только на деревянных перекрытиях, зато имеет толщину от 20 мм. Строительные материалы для нее можно приобрести на местном строительном рынке.
Легкие системы имеют следующие преимущества:
-
Имеют значительно меньший вес по сравнению с бетонной, это позволяет делать водяной теплый пол в зданиях где нагрузка на перекрытия и стены ограничена, например, на втором этаже деревянного дома.
-
Легкие системы имеют меньшую толщину (минимальная толщина легкой системы – 18 мм, бетонной – 80 мм.).
Фольгированная система
Основой легкой фольгированной системы является универсальный фольгированный элемент, сочетающий в себе слой экструдированного пенополистирола высокой плотности и теплораспределительный слой из алюминиевой фольги. Система может монтироваться как на бетонное основание так и на черновой (дощатый) пол, уложенный на деревянные лаги.
Основание элемента выполнено из экструдированного пенополистирола высокой плотности толщиной 30 мм. Материала одновременно легкого и прочного с низкой теплопроводностью, выдерживающего большие распределенные нагрузки. Элемент универсален, т.к. в одном элементе сделаны каналы, образующие фигуру «Тюльпан», как для укладки труб на прямых участках, так и для поворотов. Каналы выполнены в виде U-образного профиля, который позволяет надежно зафиксировать трубу. Использование экструдированного пенополистирола в качестве основы для элементов(мягкого, но одновременно упругого материала)и оригинальная форма трапеции канала (сужение в верхней части и расширение в нижней) создают эффект «замка», плотно удерживающего трубу в пазе, а также обеспечивающего плотное пролегание фольги к стенкам трубы. Универсальный фольгированный элемент можно применять с трубами 16-18 мм.
Фольга имеет специальное покрытие для обеспечения длительного срока службы в условиях агрессивной среды (плиточный клей, стяжка и т.п.), а также для хорошей адгезии к клеевым составам. Для укладки труб на прямых участках в фольге выдавлены U-образные профили. На поворотных участках на фольгу нанесена перфорация, которая при нажиме трубой прорывается пополам и образовавшимися «крыльями» плотно прилегает к трубе.
Монтаж фольгированной системы.
Перед укладкой фольгированной системы рекомендуется обработать поверхность чернового пола грунтом или бетон контактом. Это необходимо для прочного склеивания элементов к основанию. Монтаж фольгированной системы очень прост и не требует большого профессионализма. Для укладки требуются:перчатки, линейка и канцелярский нож для резки элементов. Раскладку элементов фольгированной системы рекомендуется начинать от места входа контура теплого пола в помещение, либо от самого дальнего угла помещения, либо от места установки распределительного коллектора.Раскладываются элементы плотно к друг-другу, последовательно,один за другим После того, как фольгированная система выложена на полу, рекомендуем последовательно поднять элементы и приклеить их к поверхности чернового пола. Нет необходимости полностью покрывать клеем элементы, достаточно небольшого количества клея, нанесенного на углы элемента.
Клей служит только для временной фиксации пластин,чтобы при монтаже непосредственно контура, труба не поднимала элементы, особенно в местах поворотов. Как правило, если элементы плотно уложены друг к другу,то достаточно приклеить получившиеся мелкие фрагменты и пластины в местах поворота. Для приклеивания можно использовать любые клеи не агрессивные к пенопласту (КС, жидкие гвозди и т.п.). Также элементы фольгированной системы можно приклеивать к основанию с помощью плиточного клея. Порядок работ в таком случае осуществляется также как при укладке керамической плитки с использованием зубчатого шпателя. Плиточный клей можно наносить как на основание чернового пола, так и непосредственно на сами элементы.
После этого можно приступать к монтажу труб контуров теплого пола. К данному этапу мы рекомендуем приступать через сутки после приклеивания элементов – это гарантирует, что клей схватится, а труба, следовательно,не будет поднимать пластины во время монтажа
Монтаж контуров теплого пола.
Монтаж трубопровода необходимо начинать от распределительного коллектора. Труба размещается над каналом и легким нажатием ступни вдавливается в паз.
Перед поворотом необходимо изогнуть трубу в сторону поворота на угол примерно 90 градусов, прислонить ее к началу перфорации на повороте и, последовательно вдавливая по ходу движения, вставить в канал поворота.
Двигаясь по рисунку,соответствующему способу укладки трубопровода, вернуться к распределительному коллектору и отрезать трубу с запасом 20-30см.
Уложите все контуры теплого пола, затем подключите их к распределительному коллектору.
Перед укладкой чистового покрытия или промежуточных слоев (из ДСП, ГВЛ,ЦСП и т.п.) убедитесь в герметичности системы, проведя гидравлические испытания.
Укладка чистового покрытия.
Любое чистовое покрытие можно укладывать непосредственно на фольгированную систему. В случае устройства наливного пола или укладки керамической плитки непосредственно на фольгированную систему, мы рекомендуем обработать поверхность элементов грунтом или бетон контактом – это необходимо, для увеличения срока жизни фольги. Т.к. система монтируется на весь срок жизни здания, а фольга находится в непосредственном контакте с агрессивной средой(клеем), необходимо свести этот контакт к минимуму.
Для керамической плитки и при отопительных нагрузках более 60 Вт/м2 настоятельно рекомендуется устройство сборной стяжки из гипсоволокнистых или цементно-стружечных плит.
Устройство сборной стяжки рекомендуется по следующим причинам:
- Помогает избежать эффекта «полосатого теплого пола»,который может возникнуть из-за нагрева поверхности пола выше температуры 26,5оС (санитарная норма);
- Значительно упрощается укладка керамической плитки или штучного паркета.
Легкая деревянная система.
Водяной теплый пол. Конструкция легкой деревянной системы водяного теплого пола.
Снизу вверх по слоям:
Доска 20 мм, или ДСП 22 мм. Основное назначение – фиксация алюминиевых пластин и создание жесткой поверхности. Теплоизолятор в данной конструкции пола должен быть предусмотрен в перекрытии.
- Выбор между доской и ДСП делается на основании Ваших требований экологичности.
- Доска (или ДСП) укладываются строго в соответствии с проектом системы отопления “водяной теплый пол”, с промежутком 20 мм.
Алюминиевые пластины. Пластина является теплосъемным и теплораспределительным элементом в легкой системе и имеет специальный профиль, благодаря которому пластина плотно обжимает тепловую трубу и теплопередача производиться более эффективно. Монтируются в промежутки между досками (или ДСП).
Тепловая труба .Защелкивается в специальные пазы алюминиевых пластин.
Один слой ГВЛВ (гипсо-волокнистый лист, влагостойкий). ГВЛВ служит для создания ровной поверхности на алюминиевых пластинах для наклеивания керамической плитки.
- В случае использования в качестве чистового покрытия паркета или ламината рекомендуется не использовать ГВЛ, укладывать чистовое покрытие непосредственно на алюминиевые пластины.
У нас вы можете заказать комплект оборудования, проект или просто консультацию по системе отопления теплый водяной пол.
Компания специализируется по технологии отопления “водяной теплый пол” и технологии теплоснабжения “тепловой насос”, и имеет многолетний опыт работ в этих областях. Имеем собственное проектное подразделение, инженерное оборудование закупаем в Европе и России.
Политики конфиденциальности
Установка водяного теплого пола без стяжки, особенности, достоинства
Технический прогресс не стоит на месте, все больше производителей задумываются о том, как удовлетворить различные потребности самых привередливых покупателей. На сегодняшний день уже стали очень популярными теплые полы. Это связано с тем, что больше нет потребности приобретать и устанавливать какие-то дополнительные источники тепла и тем самым занимать драгоценное место и без того в маленькой квартире. Водяной теплый пол без стяжки применяется там, где по каким-либо причинам нет возможности выполнить монтаж бетонной стяжки.
Виды монтажа водяных полов
Существуют различные методы установки системы теплого водяного пола:
- При помощи бетонной стяжки, что предполагает использование металлопластиковой или полимерной трубы, насоса, благодаря которому происходит принудительная циркуляция, а также разнообразных коллекторов, фитингов, вентилей и системы крепежей.
- Настильным способом – данный случай имеет свои характерные особенности. Стяжка не производится, а укладка плитки производится на специально предназначенные пластины.
- Деревянным способом, при котором установка источника тепла производится на деревянные лаги.
Перед началом всех работ необходимо определиться со способом установки труб. Наиболее распространены следующие способы:
При помощи змейки прокладывают систему теплого водяного пола в достаточно маленьких помещениях, таких как ванные комнаты. Последний способ, то есть спиральный, используется, наоборот, в комнатах с большой площадью.
Все эти методы далее мы рассмотрим более подробно, и вы убедитесь в том, что сделать это абсолютно несложно своими руками, главное только знать основные правила и особенности.
Существующие системы теплых полов для частных домов
В современном мире существуют разнообразные системы теплых полов, при выборе которой необходимо задумываться не только о сохранении тепла в доме, но также и о безопасности, особенно, если вместе с вами живут маленькие дети.
Наиболее распространены следующие системы:
- Электричество. За счет своей малогабаритности они очень популярны среди населения. Они не требуют специальных стяжек и многослойных конструкций полов, однако очень небезопасны, особенно для деревянных домов.
- Водяной теплый пол является наиболее безопасным, однако обогревает помещение немного слабее предыдущего из-за того, что в частном доме зачастую полы деревянные, а древесина имеет низкую теплопроводность.
Несмотря на все преимущества и недостатки вышеперечисленных способов утепления дома, вполне можно использовать обе эти системы, главное правильно рассчитать и произвести монтаж. Кроме того, не нужно забывать о соблюдении элементарных мер предосторожности и безопасности.
Водяной теплый пол без стяжки можно устанавливать на основу из полистирола или же на деревянный настил. Полистирольные плиты очень похожи на простой пенопласт, их оптимальная толщина составляет тридцать миллиметров. Если этого мало, то сначала необходимо установить плиточки пенопласта, чтобы достигнуть требуемой толщины.
Перед выполнением всех остальных работ необходимо убедиться в том, что поверхность максимально ровная, нет никаких выемок и впадин, в противном случае не надейтесь на равномерное прогревание комнаты.
Сначала трубы требуется установить в специально предназначенные металлические пластины, и получившуюся конструкцию нужно вставить в соответствующие пазы в плитах.
Далее, в случае, если вы собираетесь в качестве напольного покрытия использовать ламинат или паркетные доски, то еще нужно будет установить подложки, а уже сверху установить необходимый материал.
Если же вы предпочитаете для ремонта использовать кафельную плитку, то в таком случае лучше применять более твердую основу, например ДСП или фанеру.
При помощи деревянного настила, можно использовать модульную систему или же реечный метод. В первом случае модули устанавливаются на лаги, между ними предварительно следует разместить слой гидроизоляции, а также утеплитель.
При реечном методе утепляется непосредственно черновое покрытие. Трубы в данном случае стоит фиксировать в специальных пластинах на полу между рейками.
Преимущества теплого пола без использования стяжки
Чаще всего, водный пол без стяжки применяется в частных домах, которые имеют деревянные перекрытия, или в тех зданиях, куда нет возможности залить бетон, или его доставить. Такой способ обогрева имеет свои преимущества:
- Конструкция достаточно проста, она дает возможность установки теплого пола на абсолютно любых перекрытиях.
- По толщине данная конструкция небольшая, то есть полезная площадь комнаты от этого сильно не уменьшается.
- Довольно легкий в исполнении и быстрый процесс, это связано с тем, что напольное покрытие можно укладывать мгновенно, не дожидаясь полного высыхания бетона, которое длится не менее двух недель.
- Основание может быть абсолютно любое — бетонное или деревянное, нет никаких ограничений.
Материалы, необходимые для укладки водяного теплого пола
Так как нам необходимо выполнить монтаж водяного пола без стяжки, то нам понадобится выложить трубы, через которые будет поступать тепло, на деревянную или полистирольную основу. Сверху на эти трубы нужно установить подложку, которая будет препятствовать прохождению влаги. И завершающий этап – укладка напольного покрытия, такого как ламинат, паркет, ковролин или плитку, в зависимости от ваших предпочтений.
Трубы отопления для этих целей могут быть как полиэтиленовые, которые являются самыми простыми в установке, доступными по цене, и имеют длительный срок службы, так и медные или полипропиленовые.
Пенополистирольная плита предназначена для того, чтобы обеспечить теплоизоляцию поверхности, и она защищает от лишних теплопотерь. Еще одна основная функция этой части – обеспечить удобство при укладке труб за счет наличия специальных пазов и выступов, что дает возможность установить трубы в необходимом положении и как следует их закрепить.
Деревянные модули выполняются из ДСП или фанеры, и имеют каналы, в них располагают специальные пластины, и сверху них выполняется установка труб.
Теплораспределительные пластины имеют одну плоскую часть, которая прилегает к напольному покрытию, тем самым нагревая его, и распределяя тепло равномерно по всей площади. Чаще всего эти элементы выполняются из оцинкованной стали или алюминия.
Особенности укладки теплого пола под плитку
Большинство людей на кухне, в ванной и в коридоре, в виду практичности, в качестве напольного покрытия используют керамическую плитку. Это действительно очень удобно, этот материал прост в уходе, достаточно долговечен и надежен. Однако есть один неприятный момент – зимой хочется, чтобы все было теплым, а вот когда после принятия горячей ванны приходится становиться ногами на холодную плитку, мало кому это доставляет удовольствие. Поэтому верное решение – установить теплый водяной пол под плитку. Тем самым вы сможете сэкономить деньги из своего семейного бюджета на отоплении, и к тому же, все помещение будет при этом равномерно прогреваться.
На полистирольные плиты необходимо дополнительно установить влагостойкое покрытие, для чего отлично подойдет ГВЛ или другой материал, а затем уже укладывать кафельную плитку. Не стоит забывать о том, что плиты из полистирола необходимо устанавливать исключительно на идеально ровную поверхность, в противном случае произойдет деформирование, и теплоотдача значительно ухудшится.
Особенности теплого пола под ламинат
При необходимости установить теплый пол под ламинат никак нельзя обойтись без стяжки, для которой используется песок и цемент. Это поможет вам избежать повреждений труб в процессе эксплуатации, кроме того, все помещение будет нагреваться постепенно и равномерно по всей площади.
Это трудоемкий процесс, однако, зная основные правила, и четко придерживаясь их, вы сможете установить теплый пол под ламинат самостоятельно, не прибегая к помощи специалистов. В этом вам поможет следующая пошаговая инструкция:
- Для начала подумайте, где будет располагаться мебель в комнате, и соответственно это те места, где не будет проложено труб.
- Сделайте поверхность пола максимально ровной, насколько это возможно, избавьтесь от различных загрязнений и пыли.
- Выложите сначала теплоизоляцию, а затем разложите армирующую сетку, затем выполните стяжку цементным раствором.
- Установите и зафиксируйте соответствующую планку, затем разложите трубы, через которые будет протекать вода. Размещать их можно не только параллельно друг другу, но еще по спирали.
- Всю эту конструкцию залейте цементным раствором, приобретенным в строительном магазине, или приготовленным самостоятельно. Таким образом, получится стяжка. Дождитесь полного высыхания раствора, обеспечьте необходимый уровень влажности в помещении.
Также желательно между стяжкой и ламинатом установить специальный шумоизоляционный материал, лучше всего подойдет вспененный полиэтилен. Это поможет стяжке выдерживать большие нагрузки.
Также важно помнить, что немаловажную роль играет подготовка к укладке. Основное правило – стяжка должна быть с определенным уровнем влажности. Достичь оптимальных параметров можно только путем прогрева и просушки. Сначала необходимо включить напольное отопление, а затем неспешно постепенно повышать температуру нагрева. Перед тем, как приступить к укладке ламината, необходимо как следует просушить стяжку.
