Как прогреть бетонную смесь в зимнее время

Схватывание бетона происходит при участии воды. Но в зимнее время вся влага в растворе замерзает, делая гидратацию невозможной. Чтобы и в морозы не приостанавливать строительство, на участке организовывают обогрев бетона. Вариантов прогрева разработано немало, и каждая технология находит свое применение.

На чем основывается выбор?

Каким способом подогревать зимой бетонные конструкции, зависит от ряда параметров:

1. Погодные условия. При температуре не ниже -15 °С обогрев нагревательными проводами можно заменить методом «теплой» опалубки.

2. Класс бетона – от него зависит необходимый срок теплового воздействия до получения надежных характеристик конструкций, залитых зимой. Бетон вплоть до класса В10 должен успеть набрать половину заявленной прочности, прежде чем можно будет закончить прогрев, классы с В12,5 по В25 – около 40%, крепче В25 – около 30%.

3. Размеры ЖБИ. Для массивных фундаментов рекомендуется электропрогрев бетона электродами или проводами ПНСВ, плюс сохранение набранной температуры «термосом».

4. Толщина заливки. При незначительных габаритах отдельных элементов армированной конструкции возможно применение индукционного нагрева.

Чтобы получить монолит заданного качества и оптимизировать затраты на обогрев бетона, рекомендуется для каждого конкретного случая комбинировать различные технологии.

Метод электродов

Наиболее часто применяемая технология, основанная на свойстве проводников электрического тока разогреваться. Влажный бетонный раствор тоже превращается в своеобразный проводник, если в нем разместить запитанные электроды. Чтобы «цепь» заработала, их необходимо подсоединить к разным фазам источника переменного тока мощностью 60-127 В.

Не используйте метод под напряжением свыше 127 В, если работаете с ЖБИ. Бетон с металлической арматурой включать в цепь можно только после профессиональной разработки проекта.

Технология прогрева бетона электродами требует предварительных расчетов для каждой конструкции. От ее особенностей будет зависеть напряжение подаваемого переменного тока, схема расстановки электродов и даже их вид.

  • Стержневые электроды – металлические пруты небольшого диаметра (от 6 до 12 мм). Используются на удаленных участках особо крупных конструкций, а также для сложных форм (стыков, колонн). При размещении стержневых электродов нужно следить, чтобы они не располагались к опалубке ближе, чем на 3 см.
  • Струнные – длинная стальная проволока диаметром 6-10 мм. Предназначены для участков большой протяженности. Этот способ предпочтителен, если прогрев бетонной смеси электродами выполняется при контакте заливки с уже замерзшим грунтом.
  • Поверхностные – особый тип электродов, роль которых выполняют стальные пластины или полосы шириной в 4-8 см. Проводники крепятся непосредственно к опалубке с оставлением одного свободного конца для подключения к источнику питания. В отличие от погружных электродов поверхностные не контактируют с раствором, так как отделены от него слоем рубероида.

Металлические полосы обеспечивают прогрев бетона не глубже, чем на половину расстояния от одного электрода до другого. Это тепло достает и до внутренних слоев, но там процессы протекают не так интенсивно. А вот разнофазные пластины могут нагревать весь объем, если он не слишком большой.

Основное достоинство метода прогрева электродами – возможность поддержания оптимальной температуры бетона в конструкциях любой толщины и формы.

Особенности различных способов

1. Использование нагревательных проводов.

Тот же электропрогрев бетона, но в отличие от электродного метода, увеличение температуры в монолите обеспечивают уложенные в массу изолированные провода. Они сами нагреваются в процессе работы, а раствору передают только тепловую энергию.

Марки нагревающих элементов:

1. Чаще всего в зимнее время используется электропровод марки ПНСВ от 1,2 до 3 мм в диаметре.

При этом нужно учитывать, что ПНСВ не должен во время работы находиться на воздухе, иначе его изоляция просто оплавится. Отсюда и особенности технологии прогрева – применение так называемых холодных концов, подключенных в местах выхода ПНСВ из бетона. Их роль исполняют короткие установочные провода типа АПВ-2,5 или АПВ-4 с алюминиевой жилой.

Схема прогрева проводом ПНСВ 1,2 при его подключении к трансформатору может быть одно- или трехфазной. Главное, чтобы линии отстояли друг от друга минимум на 15 мм, а сила тока не превышала 15 А. Длина обогреваемых секций подбирается вдвое меньше, чем значение напряжения на трансформаторе.

2. Применение кабелей КДБС или ВЕТ позволяет полностью исключить из технологии трансформатор для прогрева бетона.

К такому методу прибегают, когда нет возможности обеспечить станции питание в 380 В или использовать требуемое количество понижающих трансформаторов на объекте. ВЕТ-кабели могут работать от бытовой электросети, на концах они снабжаются соединительными муфтами, что весьма удобно при укладке. Правда, стоит такой провод дороже, чем ПНСВ.

Подключение производится к понижающему трансформатору, выдающему со второй обмотки 75 или 36 В. Схема укладки провода ВЕТ не отличается от аналогичной для ПНСВ. При этом важно подобрать оборудование, предусматривающее плавную регулировку силы тока. Это позволит поддерживать нормальную температуру в монолитной конструкции.

Как вариант для частного строительства, подойдет обычный сварочный аппарат. К профессиональному оборудованию относятся трансформаторные станции, которые обеспечивают прогрев до 30 кубов: КТПТО-80/86, серия трансформаторов СПБ либо сухая станция ТСДЗ-63.

Прогрев с использованием проводов позволяет сократить время набора 70%-ной прочности до нескольких дней. При такой высокой эффективности метод выгодно отличается экономичностью.

3. Греющая опалубка.

Контактный прогрев бетона предпочтительно использовать на объектах быстрого возведения. Термоактивная опалубка широко применяется для строительства монолитных домов, но раствор должен иметь высокую скорость застывания. Эта технология довольно требовательна к температуре смеси и окружающей среды: промерзший грунт на глубину 30-50 см и сам состав должны быть прогреты до +15 °С.

4. Индукционный метод.

Отлично подходит для изготовления бетонных свай и колонн. Повышение температуры внутри опалубки происходит за счет воздействия электромагнитного поля, создаваемого внешними витками провода. Вся конструкция превращается в своеобразную индукционную катушку, разогревающую металлическую арматуру. А та в свою очередь осуществляет прогрев раствора изнутри. Достоинства метода – равномерный прогрев и возможность производить предварительный разогрев опалубки и армирующих стержней еще до заливки.

5. Тепловые излучатели.

Относительно недорогой и наименее энергозатратный способ – прогрев тепловыми пушками, ИК-излучателями и другими внешними электрообогревателями. Его плюсом и одновременно недостатком является локальное воздействие на заливку. Поэтому сфера применения этой технологии ограничивается ремонтными работами, заделкой стыков и изготовлением малых форм. При этом внешний обогрев не будет достаточно эффективен, если обрабатываемую часть конструкции не оградить от внешних условий временным пологом. Достоинства: минимум аппаратуры и кабельной продукции, дешевизна и относительно невысокие энергозатраты.

Самый дорогой и энергоемкий прогрев бетона в зимнее время применяется только в промышленном строительстве. Смысл технологии заключается в том, что бетон заливается в сложную двухстенную опалубку, через которую подается горячий пар. Он обволакивает бетонную поверхность, образуя «паровую рубашку». Это обеспечивает и равномерный прогрев конструкции, и подачу влаги, необходимой для гидратации.

Несмотря на всю сложность организации прогрева, этот способ является наиболее эффективным. А для сокращения расходов в сам бетонный раствор вводятся пластифицирующие добавки, ускоряющие процесс твердения.

Существует и пассивный метод, когда вокруг конструкции создается термос из теплоизолирующих матов. Но он сам по себе неэффективен – его уместно использовать только в качестве дополнительной меры вместе с другими способами.

Электропрогрев бетона. Способы прогрева бетона. Трансформаторы прогрева.

При производстве бетонных работ в зимнее время широко применяется электропрогрев бетона, что является одним из направлений ускоренного строительства с возведением монолитных железобетонных конструкций.

В настоящее время при отсутствии надежных и недорогих химических добавок – ускорителей твердения бетона — технология зимнего бетонирования в основном базируется на применении метода прогрева бетона с помощью специальных трансформаторов прогрева бетона с его последующим выдерживанием до достижения нормативных значений критической и распалубочной прочности.

Такая технология ценой дополнительных энергозатрат обеспечивает возможность:

— сократить сроки строительства в 5-10 раз;

— эффективно использовать трудовые ресурсы и оборудование, в частности, опалубку;

— применять более дешевые бездобавочные бетонные смеси;

— исключить замерзание бетона в раннем возрасте и гарантировать требуемое высокое качество возводимых конструкций.

Одним из наиболее экономичных (с точки зрения затрат энергии) и доступных способов электротермообработки бетона является способ электропрогрева. Для прогрева используются электроды, которые по способу укладки делятся на внутренние и поверхностные. Внутренние электроды выполняются в виде полос и стержней арматурной или сортовой стали или в виде струн, закладываемых внутрь прогреваемого тела. К поверхностным, укладываемых по его поверхности, относятся пластинчатые, полосовые и нашивные электроды. Стержневые и струнные электроды изготавливаются из обрезков арматурной стали диаметром 6–10 мм. Струнные электроды укладываются в опалубку перед бетонированием параллельно оси конструкции длиной 2,5–3 м. Стержневые электроды устанавливаются перпендикулярно плоскости бетонирования. Концы электродов должны выступать из конструкции на 5–6 см для присоединения монтажных проводников. При прогреве бетон включается в электрическую цепь как бы в качестве проводника. При этом электрическая энергия превращается в тепловую непосредственно в самом бетоне, что сводит к минимуму потери. В зависимости от мощности электрического тока можно нагреть бетон до температуры 100 градусов, причем за любой промежуток времени – от нескольких минут до нескольких часов. Таким образом, появились широкие возможности выбирать оптимальные режимы подогрева бетона и благодаря этому обеспечить высокую производительность технологических линий и монолитного строительства. Электродный прогрев мелких железобетонных конструкций не рекомендуется.

На рис. 3.5 показано размещение электродов при прогреве железобетонной конструкции. Несущий каркас конструкции, сваренный из прутков арматурной стали 1, заключен в дощатую опалубку 6, в которую закладывается бетон. Для прогрева бетона устанавливаются струнные электроды 4 и стержневые электроды 5. При бетонировании бетон уплотняется с помощью вибраторов. После укладки бетона он покрывается толем 2 и засыпается слоем опилок 3.

Рис. 3.5. Размещение электродов при прогреве железобетонной конструкции: 1 – арматура; 2 – толь; 3 – опилки; 4 – струнные электроды; 5 – стержневые электроды; 6 – опалубка

Для прогрева бетона применяют трехфазные трансформаторы, первичная обмотка которых подключается к сети с напряжением 380 В, вторичные обмотки имеют три – четыре ступени напряжения в пределах 50–100 В. При подключении электродов к источнику питания (к трансформатору для прогрева бетона) стараются загрузить его фазы равномерно, для этого должно быть равномерным расстояние между электродами в ряду и между рядами.

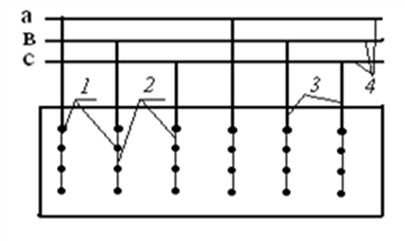

На рис. 3.6 показано расположение стержневых электродов. Монтажные провода не должны касаться опалубки иди деревянных деталей конструкции.

Рис. 3.6. Схема расположения стержневых электродов:1 – стержневые электроды; 2 – монтажные провода; 3 – присоединяемые к установке провода; 4 – шины установки прогрева бетона

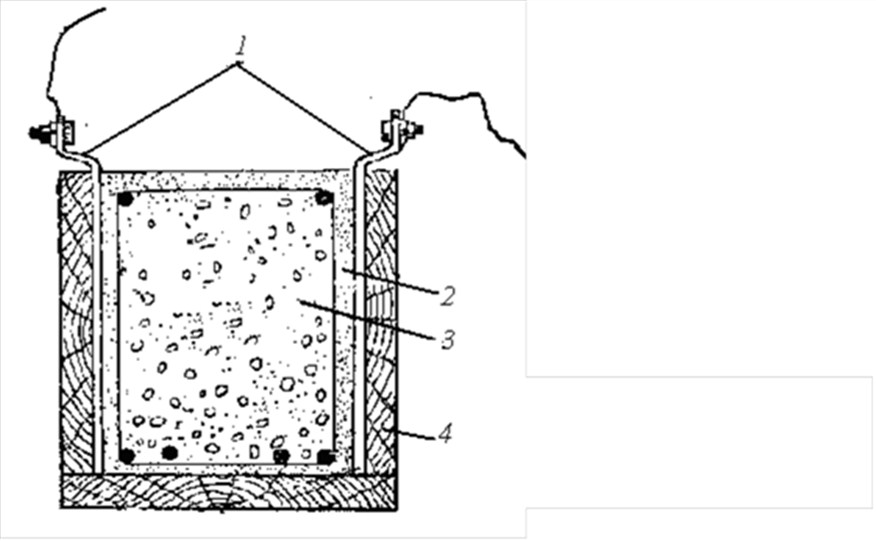

На рис 3.7 показано применение пластинчатых электродов. Прогрев бетона 3 осуществляется в опалубке 4. Полосовые электроды1 сечением (40-80)×3 мм нашивают на опалубку на расстоянии 20-30 см друг от друга. Внутри опалубки выкладывается слой толи 2. После снятия опалубки электроды могут быть использованы повторно. Пластинчатые электроды можно заменить электродами из круглой стали диаметром 6 мм. Для присоединения проводов загнутые концы электродов выводятся наружу.

Рис. 3.7. Применение полосовых электродов: 1 – электроды; 2 – толь; 3 – бетон; 4 – опалубка

Электропрогрев бетона производится только на переменном токе, так как постоянный ток вызывает электролиз воды в нагреваемом теле. Величина тока, протекающего через бетон, зависит от приложенного напряжения, удельного сопротивления бетона, поверхности соприкосновения электродов с бетоном и расстояния между электродами. Удельное сопротивление бетона в процессе твердения возрастает, ток уменьшается, что приводит к удлинению сроков твердения бетона. Это обстоятельство вынуждает применять ускорители твердения бетона.

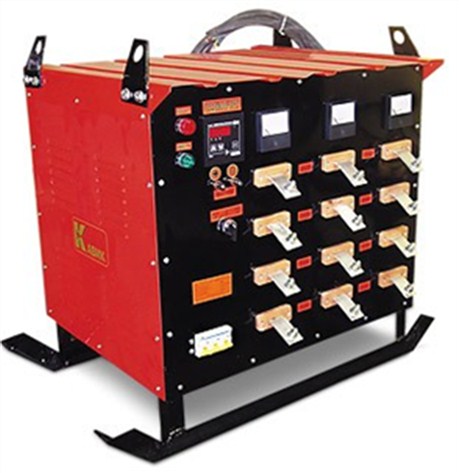

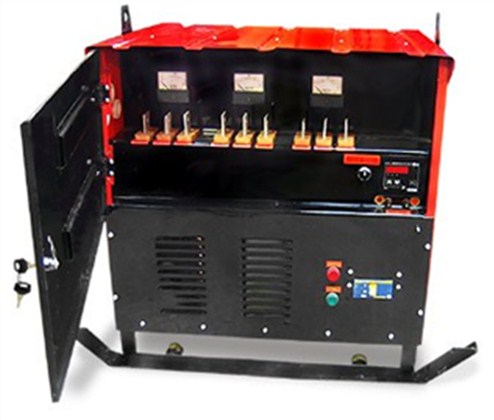

Рис. 3.8. Трансформаторы для прогрева бетона и смерзшегося грунта: а – ТСДЗ-63/0,38 У3; б – ТСДЗ-80/0,38 У3

На рис. 3.8 показаны трансформаторы для прогрева бетона и смерзшегося грунта типов ТСДЗ-63/0,38 У3 и ТСДЗ-80/0,38 У3. В табл. 3.1 приведены технические характеристики этих трансформаторов.

Технические характеристики трансформаторов прогрева бетона

Технические характеристики

Трансформатор прогрева бетона ТСДЗ — 63/0,38 У3

Трансформатор прогрева бетона ТСДЗ — 80/0,38 У3

Электропрогрев бетона в зимнее время: схемы и способы

Для того, чтобы предотвратить пагубное воздействие мороза и произвести бетонирование в зимнее время, надо создать для бетона условия, при которых процесс его твердения будет постоянным и равномерным. Этого можно достичь только в том случае, если температура бетонной массы во время ее затвердевания будет близка к +20 0 С, а этого можно добиться только в случае принудительного электропрогрева бетона.

Самым распространенным методом подогрева бетона, во время заливки в зимнее время, является электропрогрев, который используется в тех случаях, когда обычного утепления объекта не достаточно. Именно о нем мы сегодня и поговорим.

Прогреть бетон в зимнее время можно несколькими методами:

1. Прогрев бетона электродами.
2. Электропрогрев бетона проводом ПНСВ
3. Электропрогрев опалубки
4. Подогрев индукционным методом
5. Инфракрасным излучением

Стоит отметить, что независимо от способа, электропрогрев бетона должен сопровождаться его утеплением или хотя бы созданием термоса вокруг объекта. В противном случае, равномерного прогрева может не получиться, а это не очень хорошо скажется на его конечной прочности.

Прогрев бетона электродами – схема подключения

Прогрев бетона электродами – самый распространенный метод электропрогрева в зимнее время. Это связано, в первую очередь, с простотой и дешевизной, потому что, в отдельных случаях, нет необходимости тратиться на нагревательные провода, дорогие трансформаторы и т.п.

Принцип действия такого способа электропрогрева основывается на физических свойствах электрического тока, который при прохождении через материал выделяет определенное количество теплоты.

В данном случае, проводимым материалом является сам бетон, другими словами, когда ток проходит через водосодержащий бетон, он в это время его нагревает.

Внимание! Если бетонная конструкция содержит в себе арматурный каркас, не рекомендуется подавать на электроды напряжение более 127 В. В случае отсутствия металлического каркаса, можно использовать как 220 В, так и 380 В. Большее напряжение применять не рекомендуют.

Существует несколько видов электродов для прогрева бетона в зимнее время:

Электроды стержневые. Для их создания используется металлическая арматура d 8 – 12 мм. Такие стержни вставляются в бетон на небольшом расстоянии и подключаются к разным фазам, как на схеме. В случаях сложных конструкций, такие электроды для прогрева бетона будут незаменимы. Стеклопластиковая арматура для таких целей не подойдет, потому что она является диэлектриком.

Электроды в виде пластин. Иногда их называют пластинчатыми электродами. Схема подключения такого подогрева очень проста – пластины располагаются на обоих противоположных внутренних сторонах опалубки и подключаются к разным фазам, а проходящий ток будет нагревать бетон. Вместо широких пластин иногда используют узкие полосы, принцип действия этих полос — такой же.

Электроды струнные. Используются при заливке колонн, балок, столбов и похожих конструкций. Принцип действия все тот же, струны подключаются к разным фазам, тем самым нагревая бетон в зимнее время.

Прогрев бетона электродами необходимо осуществлять только переменным током, так как постоянный ток, проходящий через воду, способствует ее электролизу. Другими словами — вода будет химически разлагаться, не осуществив своей основной функции в процессе твердения.

Электропрогрев бетона проводом ПНСВ: технология и схема

Если прогрев бетона электродами – один из самых дешевых вариантов электропрогрева в зимнее время, то, в свою очередь, прогрев проводом ПНСВ – один из самых эффективных.

Это связано с тем, что в качестве нагревателя используется не сам бетон, а нагревательный провод ПНСВ, который выделяет тепло при прохождении через него тока. С помощью такого провода, намного проще добиться плавного повышения температуры бетона, да и вообще такой провод будет вести предсказуемо, что облегчит необходимое постепенное увеличение температуры в зимнее время.

Стоит сказать о самом проводе ПНСВ (П – провод, Н – нагревательный, С — стальная жила, В — ПВХ изоляция). Бывает различного сечения 1.2, 2, 3. В зависимости от использованного сечения выбирается его количество на 1 метр кубический бетонной смеси.

Технология электропрогрева бетона проводом ПНСВ, также, как и схема подключения, очень проста. Провод без натяжки пропускается вдоль арматурного каркаса, на нем же и крепится. Крепить необходимо так, чтобы при подаче бетона в траншею или опалубку не повредить его.

При электропрогреве бетона проводом ПНСВ в зимнее время, его укладывают так, чтобы он не касался земли, опалубки, а также не выходил за пределы самого бетона. Длина используемого провода полностью зависит от его толщины, сопротивления, ожидаемой минусовой температуры, а подаваемое напряжение, с помощью специального трансформатора составляет, как правило, около 50 В.

Так же существуют кабели, которые не предусматривают использование трансформатора. Их использование позволит немного сэкономить. Он очень удобен в использовании, но все же у обычного провода ПНСВ более широкие возможности для применения.

Электропрогрев опалубки в зимнее время

Этот способ электропрогрева подразумевает изготовление опалубки с заранее заложенными нагревательными элементами в ней, которые при нагреве будут отдавать так нужное бетону тепло. Напоминает прогрев бетона пластинчатыми электродами, только обогрев осуществляется не на внутренней стороне опалубки, а внутри нее, либо снаружи.

Электропрогрев опалубки в зимнее время не так часто используется, учитывая сложность конструкции, тем более, что при заливки фундамента, например, опалубка соприкасается не со всей бетонной конструкцией. Таким образом, нагреваться будет лишь часть бетона.

Индукционный и инфракрасный способы подогрева бетона

Индукционный способ подогрева бетона используется крайне редко, да и то, в основном, в балках, ригелях, прогонах, из-за сложности его устройства.

Основывается он на том, что обмотанный изолированный провод вокруг стального стержня арматуры, будет создавать индукцию и нагревать саму арматуру.

Электропрогрев бетона в зимний период с помощью инфракрасных лучей основывается на способности таких лучей нагревать поверхность непрозрачных объектов, с последующей передачей тепла по всему объему. При использовании такого способа необходимо предусмотреть окутывание бетонной конструкции прозрачной пленкой, которая будет пропускать лучи сквозь себя, не давая теплу так быстро уходить.

Достоинством такого способа является то, что не обязательно использование специальных трансформаторов. Недостаток – в том, что инфракрасное излучение не способно осуществить равномерный обогрев больших конструкций. Этот способ годится только для тонких конструкций.

Не забывайте о том, что независимо от способа электропрогрева бетона в зимнее время, необходимо постоянно следить за его температурой, потому что слишком высокая (более 50 0 С) – так же опасна для него, как и слишком низкая. Скорость нагрева бетона, так же как скорость остывания, не должна превышать 10 0 С в час.

Электропрогрев бетона проводом: особенности и преимущества процесса

Всем известно, что бетонирование в зимний период невозможно. Но это не совсем так. Используя некоторые технологии можно добиться положительного результата даже при отрицательной температуре. Одна из них заключается в применении электрического кабеля для обогрева бетона, о чём и пойдёт речь в данной статье.

Фото заготовленной прогреваемой площадки под фундамент

Причины необходимости в обогреве

Что же такое происходит с технической точки зрения с процессом бетонирования в морозную погоду мешающее качественному схватыванию?

  • Одним из составляющих компонентов бетона является вода. Минусовая температура вызывает её кристаллизацию, в результате чего льдинки буквально вспахивают цементную структуру изнутри. В итоге вы получите рыхлую субстанцию, не имеющую ничего общего с желаемым результатом кроме цвета. В таком случае даже не понадобится резка железобетона алмазными кругами, его можно будет разломать вручную.
  • Также заледеневшая плёнка мешает сцеплению связывающих веществ, что ещё больше усугубляет положение.

Совет: не станьте жертвой заблуждения того что бетон без какой-либо специальной обработки достиг требуемой прочности только из-за его твёрдого состояния.
Такой эффект происходит из-за обледенения, но весной, когда жидкость растает, вы получите кашеобразную субстанцию.

Рыхлое состояние перезимовавшего бетона

Осуществление прогревания кабелем

Крепление обогревающих проводов

Технология электропрогрева бетона проводом ПНСВ предполагает его пропускание внутри конструкции, или же вдоль опалубки в зависимости от ситуации. Стоит отметить, что лучше всего для этого подходят образец со стальной жилой диаметром 1,2-3 мм и изоляцией из поливинилхлорида. При этом шнур надёжно фиксируется к прутьям арматуры.

Далее происходит следующее:

  • Конструкция заливается готовым раствором.

Заливка бетонной смесью арматуры с прикреплёнными проводами

  • Включённые трансформаторы подают электрический ток по сконструированной системе.
  • Её температура от этого быстро поднимается до +80 градусов Цельсия.
  • Все компоненты бетона имеют высокую теплопроводность, благодаря чему получаемое бетоном от провода тепло быстро распространяется по всему объёму.
  • Прогревание производится до того момента, пока цемент не наберёт требуемую прочность.

Стяжка в тепле благодаря подаче электрического тока через установленную систему обогрева

Совет: если строительные работы ведутся в загородной зоне без доступа к электричеству, то рекомендуется воспользоваться специальными противоморозными добавками.
Они хоть и не защитят от столь низких температур, как кабельный обогрев, но всё же значительно улучшат результат.

Преимущества системы

  • Универсальность. Одинаково прекрасно подходит и для фундамента, и для стены, и для любой другой конструкции.

Обогрев вертикальной поверхности в зимний период

  • Справляется с защитой вяжущего состава даже при -40 градусах Цельсия.
  • Гибкая цена эксплуатации системы. Вы можете свободно регулировать мощность используемых трансформаторов, тем самым контролируя затраты на электроэнергию.
  • Возможность подключения сразу к нескольким трансформаторам. Это позволяет увеличить мощность прогрева и ускорить схватывание бетона.
  • Простота использования своими руками. Разобравшись с основными принципами данной технологии, вы без особого труда сможете применять её самостоятельно.

Основные рекомендации

Осуществление электропрогрева бетонной конструкции в домашних условиях

Расчет электропрогрева бетона проводами производится в соответствии с характеристиками используемых материалов и оборудования.

Вам пригодятся для этого следующие данные:

  • Мощность выделяемого тепла для конструкций усиленных арматурой составляет около тридцати пяти Ватт на погонный метр, а для заливки без использования металлических прутьев – до сорока Ватт.
  • Сопротивление стальной основы провода диаметром 1,2 мм равняется 0,15 Ом/м, а для диаметра 1,4 мм – 0,1 Ом.

Бухта электрического кабеля со стальной оцинкованной жилой диаметром 1, 2 миллиметра

Инструкция укладки провода:

  • Осуществляйте монтаж при температуре не ниже -25 градусов Цельсия.
  • Для кабеля выбирайте повторно-кратковременный или же длительный режим работы
  • Радиус поворота провода должен быть более пятнадцати миллиметров.
  • Избегайте пересечений и соприкосновений секций.
  • Минимальное расстояние между кабелями также составляет пятнадцать миллиметров.
  • Не осуществляйте включение системы без уверенности в её надёжной фиксации.
  • Подключение к питанию осуществляется с помощью холодных концов. Позаботьтесь, чтобы места их соединения с прогревающей конструкцией были вне зоны обогрева.

Подключение системы к трансформаторам

  • Строго соблюдайте во время эксплуатации прогревающего оборудования правила техники безопасности, которые регулируемые СНиПом 111-4-80/гл.11.

Придерживайтесь всех рекомендаций, и прочность бетонной конструкции достигнет своего максимума даже при сильных морозах.

Возможно только алмазное бурение отверстий в бетоне, залитом по всем правилам

Бетонирование можно проводить и зимой. Главное при этом обеспечить достаточно высокую температуру раствору, достаточную для схватывания. С этой задачей отлично справляются нагревательные кабели.

Зимнее бетонирование с электрическим подогревом

Видео в этой статье предоставит вашему вниманию дополнительное количество информации, касающейся изложенных материалов.

Заливайте бетон в любое удобное для вас время.

Как прогреть бетон зимой во время стройки?

Как происходит строительство в зимний период?

Зима период низких температур, как же происходит возведение комплексов из бетонных конструкций в это время? Ведь известно, что бетон — это смесь гравия, песка, цемента и воды в определенной пропорции. А время, за которое раствор набирает расчетную прочность составляет 28 дней. Также знаем, что вода, замерзая, занимает больший объем, и способна разорвать монолитные конструкции.

Есть несколько способов обойти температурное ограничение, но они все сводятся к одному, поддержание температуры раствора выше нуля. Если не соблюдать эту норму, возведенная конструкция будет недостаточно прочной и очень быстро разрушится. Ниже мы предоставим несколько популярных методов прогрева бетона на стройке в зимнее время.

Укрытие и тепловые пушки

Технология довольно простая — над нужным участком строится палатка и тепловыми пушками нагнетается тепло. Довольно распространенный дедовский способ прогрева фундамента горячим воздухом. Используется на небольших площадях строительства, трудоемкий процесс, связанный с возведением теплоудерживающего купола.

Если вы хотите прогреть бетон тепловой пушкой, учтите, что это будет достаточно затратный вариант. Единственное преимущество данной методики — возможность обогрева бетонной стяжки без электричества. Существуют автономные тепловые пушки, чаще всего дизельные. Если доступа к сети 220 вольт нет, этот вариант прогрева будет самым выигрышным.

Наглядно увидеть такой способ обогрева вы можете на видео:

Специальными электронагревателями в виде матов обкладывают залитый подготовленным раствором участок. В раствор добавляют вещества для ускорения процесса схватывания и предотвращения кристаллизации воды. Этот способ хорош для прогрева больших ровных горизонтальных поверхностей в зимнее время.

Сложные конструкции, колонны ими не нагреешь. Подробнее узнать о том, как подогреть бетонную конструкцию матом, вы можете на видео ниже:

Опалубки с ТЭН и электродами

Для прогрева наливаемых стен и бетонных колонн фирмы застройщики используют опалубку с подогревом. Опалубки теплоизолированны и со стороны бетонного раствора установлены нагреватели. Конструкция с ТЭН не требует дополнительного сложного оборудования, элементы легко заменяемые.

Электродная опалубка состоит из стержней или полос металла прикрепленных к опалубке через равные промежутки. Электроды подключают к специальному трансформатору, и за счет воды в растворе цемента происходит его нагрев. Как бы недостаток согревающих опалубок — это стандартные размеры, и если у заказчика нестандартный проект, применяют другие способы прогрева бетона в зимнее время.

Чаще всего используют для того, чтобы греть колонны и стены из бетона. После заливки элементов каркаса в опалубке, вставляют арматуру в раствор, располагая и распределяя их группами, подключив к трансформатору или сварочнику, как показано на схеме ниже:

Возможно и заблаговременное размещение струнных электродов вдоль каркаса. На фото наглядно показывается принцип установки электродов в бетон:

Вода в растворе играет роль проводника и постепенно по мере затвердения ток через электроды падает. Катанка после застывания смеси остается частью конструкции. К недостаткам данного способа прогрева можно отнести колоссальные энергозатраты и дополнительные расходы на материал электродов.

Провод ПНСВ

Универсальный и доступный способ прогрева бетона в зимнее время с помощью высокоомного кабеля и понижающего трансформатора. Во время увязки каркаса из арматуры укладывается греющий кабель, размеры и форма конструкции значения не имеет.

Этот способ подогрева применим как на стройплощадке, так и для домашних мастеров строителей. Расскажем немного подробнее, как прогреть бетонную смесь проводом ПНСВ в домашних условиях.

После армирования каркаса конструкции или укладки маяков под наливной пол, провод укладывается змейкой не ближе 20 сантиметров друг от друга (оптимальный шаг укладки). Длина одной петли составляет от 28-36 метров. В качестве источника напряжения можно использовать сварочный аппарат. Схема подключения в этом случае будет выглядеть так:

Нюанс прогрева, ПНСВ нельзя подключать неукрытый раствором, т.к. без поглощения тепла из-за высокой температуры на открытом воздухе, он перегорит. Чтобы избежать перегорания делают переход на алюминиевый кабель, оставляя выходные концы нагревательного провода ПНСВ по 10 см из раствора. Производитель рекомендует ток в кабеле 11-17 ампер, который можно контролировать токовыми клещами. О том, как пользоваться токоизмерительными клещами, мы рассказывали в отдельной статье.

Для домашнего строительства достаточно ПНСВ диаметром 1.2 мм. Его характеристики:

  • сопротивление 0,15 Ом/м;
  • рабочий ток погруженного в раствор 14-16 ампер;
  • температура укладки от -25 до 50 °C.

Расход провода на куб бетона 60 погонных метров. Температура, до которой нагревается бетон — 80 °C, ее контроль осуществляется любым термометром. Скорость набора температуры раствором не должна превышать 10 градусов за час. Чтобы избежать бессмысленных трат на счетах за электроэнергию, нагреваемый участок укрывают любым материалом, препятствующему нагреванию атмосферы, например, засыпают опилками. Для получения отличного результата бетонную смесь перед заливкой также подогревают, температура смеси не должна быть ниже +5 °C. Вот по такой инструкции можно прогреть бетон в зимнее время своими руками. Технология трудоемкая, однако под силу даже неопытному человеку. О том, как укладывать греющий кабель в фундаменте, рассказывается в видеоуроке:

Кстати, вместо провода ПНСВ можно также использовать кабель BET для прогрева бетона. На видео ниже вкратце рассмотрена инструкция по монтажу греющего проводника:

В статье указаны не все способы подогрева бетона зимой. Существуют индукционный, инфракрасный метод и другие, но их не рассматриваем ввиду их малой распространенности и сложности. Мы дали общее представление о технологии строительства бетонных конструкций, и возможности использования домашними мастерами методов нагрева стяжек и стен. Кстати, использование провода ПНСВ возможно не только во время нагрева строящийся конструкции, но уже и после того. Его можно использовать, как готовый теплый пол или анти лед на лестницах или тротуарах. Короткие участки подключаются через понижающий трансформатор от 400 до 1500 ватт. Для подключения напрямую в сеть 220 вольт провод в длину будет более 120 метров.

Вот и все, что хотелось рассказать вам о том, зачем нужен прогрев бетона в зимнее время и как его осуществить с помощью тепловых пушек, электродов либо провода ПНСВ. Надеемся, наши инструкции были для вас понятными. Больше информации вы можете получить, просмотрев видеоуроки в статье.

Советуем также прочитать:

Как прогреть бетон зимой во время стройки?

Как происходит строительство в зимний период?

Зима период низких температур, как же происходит возведение комплексов из бетонных конструкций в это время? Ведь известно, что бетон — это смесь гравия, песка, цемента и воды в определенной пропорции. А время, за которое раствор набирает расчетную прочность составляет 28 дней. Также знаем, что вода, замерзая, занимает больший объем, и способна разорвать монолитные конструкции.

Есть несколько способов обойти температурное ограничение, но они все сводятся к одному, поддержание температуры раствора выше нуля. Если не соблюдать эту норму, возведенная конструкция будет недостаточно прочной и очень быстро разрушится. Ниже мы предоставим несколько популярных методов прогрева бетона на стройке в зимнее время.

Укрытие и тепловые пушки

Технология довольно простая — над нужным участком строится палатка и тепловыми пушками нагнетается тепло. Довольно распространенный дедовский способ прогрева фундамента горячим воздухом. Используется на небольших площадях строительства, трудоемкий процесс, связанный с возведением теплоудерживающего купола.

Если вы хотите прогреть бетон тепловой пушкой, учтите, что это будет достаточно затратный вариант. Единственное преимущество данной методики — возможность обогрева бетонной стяжки без электричества. Существуют автономные тепловые пушки, чаще всего дизельные. Если доступа к сети 220 вольт нет, этот вариант прогрева будет самым выигрышным.

Наглядно увидеть такой способ обогрева вы можете на видео:

Специальными электронагревателями в виде матов обкладывают залитый подготовленным раствором участок. В раствор добавляют вещества для ускорения процесса схватывания и предотвращения кристаллизации воды. Этот способ хорош для прогрева больших ровных горизонтальных поверхностей в зимнее время.

Сложные конструкции, колонны ими не нагреешь. Подробнее узнать о том, как подогреть бетонную конструкцию матом, вы можете на видео ниже:

Опалубки с ТЭН и электродами

Для прогрева наливаемых стен и бетонных колонн фирмы застройщики используют опалубку с подогревом. Опалубки теплоизолированны и со стороны бетонного раствора установлены нагреватели. Конструкция с ТЭН не требует дополнительного сложного оборудования, элементы легко заменяемые.

Электродная опалубка состоит из стержней или полос металла прикрепленных к опалубке через равные промежутки. Электроды подключают к специальному трансформатору, и за счет воды в растворе цемента происходит его нагрев. Как бы недостаток согревающих опалубок — это стандартные размеры, и если у заказчика нестандартный проект, применяют другие способы прогрева бетона в зимнее время.

Чаще всего используют для того, чтобы греть колонны и стены из бетона. После заливки элементов каркаса в опалубке, вставляют арматуру в раствор, располагая и распределяя их группами, подключив к трансформатору или сварочнику, как показано на схеме ниже:

Возможно и заблаговременное размещение струнных электродов вдоль каркаса. На фото наглядно показывается принцип установки электродов в бетон:

Вода в растворе играет роль проводника и постепенно по мере затвердения ток через электроды падает. Катанка после застывания смеси остается частью конструкции. К недостаткам данного способа прогрева можно отнести колоссальные энергозатраты и дополнительные расходы на материал электродов.

Провод ПНСВ

Универсальный и доступный способ прогрева бетона в зимнее время с помощью высокоомного кабеля и понижающего трансформатора. Во время увязки каркаса из арматуры укладывается греющий кабель, размеры и форма конструкции значения не имеет.

Этот способ подогрева применим как на стройплощадке, так и для домашних мастеров строителей. Расскажем немного подробнее, как прогреть бетонную смесь проводом ПНСВ в домашних условиях.

После армирования каркаса конструкции или укладки маяков под наливной пол, провод укладывается змейкой не ближе 20 сантиметров друг от друга (оптимальный шаг укладки). Длина одной петли составляет от 28-36 метров. В качестве источника напряжения можно использовать сварочный аппарат. Схема подключения в этом случае будет выглядеть так:

Нюанс прогрева, ПНСВ нельзя подключать неукрытый раствором, т.к. без поглощения тепла из-за высокой температуры на открытом воздухе, он перегорит. Чтобы избежать перегорания делают переход на алюминиевый кабель, оставляя выходные концы нагревательного провода ПНСВ по 10 см из раствора. Производитель рекомендует ток в кабеле 11-17 ампер, который можно контролировать токовыми клещами. О том, как пользоваться токоизмерительными клещами, мы рассказывали в отдельной статье.

Для домашнего строительства достаточно ПНСВ диаметром 1.2 мм. Его характеристики:

  • сопротивление 0,15 Ом/м;
  • рабочий ток погруженного в раствор 14-16 ампер;
  • температура укладки от -25 до 50 °C.

Расход провода на куб бетона 60 погонных метров. Температура, до которой нагревается бетон — 80 °C, ее контроль осуществляется любым термометром. Скорость набора температуры раствором не должна превышать 10 градусов за час. Чтобы избежать бессмысленных трат на счетах за электроэнергию, нагреваемый участок укрывают любым материалом, препятствующему нагреванию атмосферы, например, засыпают опилками. Для получения отличного результата бетонную смесь перед заливкой также подогревают, температура смеси не должна быть ниже +5 °C. Вот по такой инструкции можно прогреть бетон в зимнее время своими руками. Технология трудоемкая, однако под силу даже неопытному человеку. О том, как укладывать греющий кабель в фундаменте, рассказывается в видеоуроке:

Кстати, вместо провода ПНСВ можно также использовать кабель BET для прогрева бетона. На видео ниже вкратце рассмотрена инструкция по монтажу греющего проводника:

В статье указаны не все способы подогрева бетона зимой. Существуют индукционный, инфракрасный метод и другие, но их не рассматриваем ввиду их малой распространенности и сложности. Мы дали общее представление о технологии строительства бетонных конструкций, и возможности использования домашними мастерами методов нагрева стяжек и стен. Кстати, использование провода ПНСВ возможно не только во время нагрева строящийся конструкции, но уже и после того. Его можно использовать, как готовый теплый пол или анти лед на лестницах или тротуарах. Короткие участки подключаются через понижающий трансформатор от 400 до 1500 ватт. Для подключения напрямую в сеть 220 вольт провод в длину будет более 120 метров.

Вот и все, что хотелось рассказать вам о том, зачем нужен прогрев бетона в зимнее время и как его осуществить с помощью тепловых пушек, электродов либо провода ПНСВ. Надеемся, наши инструкции были для вас понятными. Больше информации вы можете получить, просмотрев видеоуроки в статье.

Советуем также прочитать:

Как прогреть бетон зимой во время стройки?

Как происходит строительство в зимний период?

Зима период низких температур, как же происходит возведение комплексов из бетонных конструкций в это время? Ведь известно, что бетон — это смесь гравия, песка, цемента и воды в определенной пропорции. А время, за которое раствор набирает расчетную прочность составляет 28 дней. Также знаем, что вода, замерзая, занимает больший объем, и способна разорвать монолитные конструкции.

Есть несколько способов обойти температурное ограничение, но они все сводятся к одному, поддержание температуры раствора выше нуля. Если не соблюдать эту норму, возведенная конструкция будет недостаточно прочной и очень быстро разрушится. Ниже мы предоставим несколько популярных методов прогрева бетона на стройке в зимнее время.

Укрытие и тепловые пушки

Технология довольно простая — над нужным участком строится палатка и тепловыми пушками нагнетается тепло. Довольно распространенный дедовский способ прогрева фундамента горячим воздухом. Используется на небольших площадях строительства, трудоемкий процесс, связанный с возведением теплоудерживающего купола.

Если вы хотите прогреть бетон тепловой пушкой, учтите, что это будет достаточно затратный вариант. Единственное преимущество данной методики — возможность обогрева бетонной стяжки без электричества. Существуют автономные тепловые пушки, чаще всего дизельные. Если доступа к сети 220 вольт нет, этот вариант прогрева будет самым выигрышным.

Наглядно увидеть такой способ обогрева вы можете на видео:

Специальными электронагревателями в виде матов обкладывают залитый подготовленным раствором участок. В раствор добавляют вещества для ускорения процесса схватывания и предотвращения кристаллизации воды. Этот способ хорош для прогрева больших ровных горизонтальных поверхностей в зимнее время.

Сложные конструкции, колонны ими не нагреешь. Подробнее узнать о том, как подогреть бетонную конструкцию матом, вы можете на видео ниже:

Опалубки с ТЭН и электродами

Для прогрева наливаемых стен и бетонных колонн фирмы застройщики используют опалубку с подогревом. Опалубки теплоизолированны и со стороны бетонного раствора установлены нагреватели. Конструкция с ТЭН не требует дополнительного сложного оборудования, элементы легко заменяемые.

Электродная опалубка состоит из стержней или полос металла прикрепленных к опалубке через равные промежутки. Электроды подключают к специальному трансформатору, и за счет воды в растворе цемента происходит его нагрев. Как бы недостаток согревающих опалубок — это стандартные размеры, и если у заказчика нестандартный проект, применяют другие способы прогрева бетона в зимнее время.

Чаще всего используют для того, чтобы греть колонны и стены из бетона. После заливки элементов каркаса в опалубке, вставляют арматуру в раствор, располагая и распределяя их группами, подключив к трансформатору или сварочнику, как показано на схеме ниже:

Возможно и заблаговременное размещение струнных электродов вдоль каркаса. На фото наглядно показывается принцип установки электродов в бетон:

Вода в растворе играет роль проводника и постепенно по мере затвердения ток через электроды падает. Катанка после застывания смеси остается частью конструкции. К недостаткам данного способа прогрева можно отнести колоссальные энергозатраты и дополнительные расходы на материал электродов.

Провод ПНСВ

Универсальный и доступный способ прогрева бетона в зимнее время с помощью высокоомного кабеля и понижающего трансформатора. Во время увязки каркаса из арматуры укладывается греющий кабель, размеры и форма конструкции значения не имеет.

Этот способ подогрева применим как на стройплощадке, так и для домашних мастеров строителей. Расскажем немного подробнее, как прогреть бетонную смесь проводом ПНСВ в домашних условиях.

После армирования каркаса конструкции или укладки маяков под наливной пол, провод укладывается змейкой не ближе 20 сантиметров друг от друга (оптимальный шаг укладки). Длина одной петли составляет от 28-36 метров. В качестве источника напряжения можно использовать сварочный аппарат. Схема подключения в этом случае будет выглядеть так:

Нюанс прогрева, ПНСВ нельзя подключать неукрытый раствором, т.к. без поглощения тепла из-за высокой температуры на открытом воздухе, он перегорит. Чтобы избежать перегорания делают переход на алюминиевый кабель, оставляя выходные концы нагревательного провода ПНСВ по 10 см из раствора. Производитель рекомендует ток в кабеле 11-17 ампер, который можно контролировать токовыми клещами. О том, как пользоваться токоизмерительными клещами, мы рассказывали в отдельной статье.

Для домашнего строительства достаточно ПНСВ диаметром 1.2 мм. Его характеристики:

  • сопротивление 0,15 Ом/м;
  • рабочий ток погруженного в раствор 14-16 ампер;
  • температура укладки от -25 до 50 °C.

Расход провода на куб бетона 60 погонных метров. Температура, до которой нагревается бетон — 80 °C, ее контроль осуществляется любым термометром. Скорость набора температуры раствором не должна превышать 10 градусов за час. Чтобы избежать бессмысленных трат на счетах за электроэнергию, нагреваемый участок укрывают любым материалом, препятствующему нагреванию атмосферы, например, засыпают опилками. Для получения отличного результата бетонную смесь перед заливкой также подогревают, температура смеси не должна быть ниже +5 °C. Вот по такой инструкции можно прогреть бетон в зимнее время своими руками. Технология трудоемкая, однако под силу даже неопытному человеку. О том, как укладывать греющий кабель в фундаменте, рассказывается в видеоуроке:

Кстати, вместо провода ПНСВ можно также использовать кабель BET для прогрева бетона. На видео ниже вкратце рассмотрена инструкция по монтажу греющего проводника:

В статье указаны не все способы подогрева бетона зимой. Существуют индукционный, инфракрасный метод и другие, но их не рассматриваем ввиду их малой распространенности и сложности. Мы дали общее представление о технологии строительства бетонных конструкций, и возможности использования домашними мастерами методов нагрева стяжек и стен. Кстати, использование провода ПНСВ возможно не только во время нагрева строящийся конструкции, но уже и после того. Его можно использовать, как готовый теплый пол или анти лед на лестницах или тротуарах. Короткие участки подключаются через понижающий трансформатор от 400 до 1500 ватт. Для подключения напрямую в сеть 220 вольт провод в длину будет более 120 метров.

Вот и все, что хотелось рассказать вам о том, зачем нужен прогрев бетона в зимнее время и как его осуществить с помощью тепловых пушек, электродов либо провода ПНСВ. Надеемся, наши инструкции были для вас понятными. Больше информации вы можете получить, просмотрев видеоуроки в статье.

Советуем также прочитать:

Добавить комментарий
