Кабельные стяжки и их использование

С целью маркировки, крепления или сборки кабелей в ходе электромонтажных работ, очень удобно и выгодно использовать кабельные стяжки. Эти пластиковые хомуты позволяют быстро, безопасно и качественно выполнить монтаж кабельной системы с соблюдением высоких требований к качеству и надежности работ.

Данные изделия называют сегодня по-разному: кабельные хомуты, нейлоновые хомуты, кабельные стяжки, пластиковые стяжки, – речь всегда об одном и том же изделии, самый первый образец которого был изобретен и запатентован в далеком 1958 году в Соединенных Штатах Америки сэром Маурусом Логаном, инженером проектировщиком компании Thomas & Betts, занимавшейся в то время производством кабеля для подводных лодок и воздушных судов.

Идея пришла в голову к изобретателю ни с ровного места. Первоначально кабели на воздушных и подводных судах связывали один с другим нитью, пропитанной воском, вязали при этом узлы, пропуская нить между отдельными проводами. Если требовался ремонт, то нити разрезали, а после ремонта вязали новые узлы — все происходило очень трудоемко и неудобно.

И вот, одним теплым вечером, когда Маурус отдыхал на лужайке одного из городских парков, он заметил травинку, которая проросла сквозь другую травинку, в которой насекомым было прогрызено отверстие, и в этой образованной из травинок петельке лежала веточка…

Гениальная мысль не заставила себя ждать. Вскоре хомут нового типа был применен компанией Боинг, и был успешно испытан в разных условиях, включая воздушные, морские, армейские и т. д. Торговое название хомута было Ty-Rap.

На сегодняшний день хомутики в форме гибких полосок из прочного нейлона-66, превосходящего по прочности даже некоторые из металлов, нашли очень широкое применение в электротехнической отрасли по всему миру.

Нейлоновые хомуты применяют для различных целей: для фиксации кабелей внутри приборов, для крепления кабелей на несущих конструкциях, для формирования пучков проводов, для крепления жгутов на направляющих стоек и шкафов, на несущих тросах, для формирования шлейфов, и просто для фиксации кабеля на месте ввода в распределительную коробку.

Кабельные стяжки различаются по ширине и по длине, соответственно различается и максимальная нагрузка, которую способна нести на себе стяжка. Длины из диапазона от 60 до 120 мм позволяют подобрать стяжку для работы с проводами и с пучками проводов разных диаметров.

Объединяя стяжки друг с другом, можно получать составную стяжку большей длины. Чем шире стяжка — тем больше допустимая нагрузка на нее. В приведенной выше таблице отражены характерные максимальные нагрузки для стяжек разной ширины.

Для различных внешних условий выпускаются стяжки для использования внутри помещений или для уличного монтажа. Стяжки для использования на улице изготавливают по усложненной рецептуре: добавляют в материал стяжки стабилизаторы для повышения устойчивости к ультрафиолету, к повышенной влажности, к высокой температуре и к другим разрушительным внешним воздействиям.

Ультрафиолет наиболее пагубно влияет на нейлон, поэтому в качестве стабилизатора для стяжек всепогодного использования, в них добавляют угольный порошок — именно он имеет черный цвет, потому всепогодная стяжка и получается черной (между тем не все черные стяжки являются обязательно всепогодными).

Что касается внутренних стяжек (для работы внутри помещений), то они бывают разноцветными — придать эстетику помещению, задать различие пучкам проводов по назначению, наконец удовлетворить вкус самого электромонтажника (каждому ведь свои цвета нравятся).

По конструкции кабельные стяжки подразделяются на неразмыкаемые (одноразовые) и размыкаемые (многоразовые). Одноразовую стяжку, установив единожды, можно открыть только разрезав ее, а вот многоразовую можно открывать и фиксировать вновь многократно.

Одноразовые хомуты позволяют надежно и быстро собирать провода в пучки или закреплять провода на конструкциях. Если пучок или кабель получается большого диаметра, то можно объединить несколько стяжек чтобы получить хомут необходимой длины. Так решается практически любая задача, связанная с монтажом кабелей.

С одной стороны стяжки имеются выступы, с другой стороны — замок. Для получения прочной и надежной фиксации, стяжку просто затягивают и обратного пути уже нет. Чтобы демонтировать — придется разрезать и только выбросить. Но это не беда, стоимость таких стяжек копеечная по сравнению с их функциональными возможностями, так что экономически это оправдано.

Хомут затягивается либо вручную, либо специальным инструментом с курком, который, кстати, тут же обрежет лишний выступающий хвостик стяжки прямо возле замка. Усилие затяжки устанавливается непосредственно на инструменте. Применение инструмента позволит сократить время на монтаж и обеспечит высокое качество и производительность работ.

Для наружного использования применяются стяжки из стойкого к высоким температурам (до 121°C) материала. Есть стяжки с крепежными отверстиями, с анкерным креплением, маркировочные (с маркировочной площадкой), с шильдиком, многоразовые с особым замком с возможностью повторного использования, шариковые, шариковые с шильдиком и шариковые разъемные.

Если необходимо закрепить хомут на гладкой поверхности, то необходимо применить специальную самоклеющуюся или на шурупах площадку под стяжку. Для установки на бетон, кирпич или дерево прибегают к использованию дюбелей.

Различные внешние факторы, конечно, оказывают влияние на кабельные стяжки, и некоторые из них сильно сокращают стяжкам жизнь: действие кислот, превышение максимально допустимой механической нагрузки, вибрация (приводит к трещинам), ультрафиолет в большом количестве (при эксплуатации на высоте), 100% влажность понижает прочность, сухость или мороз делают стяжки хрупкими. Эксплуатируйте стяжки правильно!

7 способов необычного использования кабельной стяжки

Кабельные стяжки используются для связки электрических проводов и кабелей в единый пучок. Но им можно найти и другое полезное применение.

1. Соединение ключей в одну связку

Стяжка вполне может заменить брелок: для этого нужно продеть её сквозь отверстия в ключах и затянуть, как вам будет удобно (некоторые предпочитают затягивать вплотную, некоторые оставляют большое кольцо, которое можно соединять с другими связками). После этого обрежьте ножницами лишнюю часть стяжки.

2. Блокнот своими руками

Возьмите несколько листов бумаги, с помощью дырокола проделайте отверстия и проденьте в них стяжки. Свободные концы обрежьте. Этот способ подойдёт для тех, кому надо собрать воедино бумаги с записями, чтобы не потерять их. Используя линованные листы, с помощью стяжек можно делать лекционные тетради. Также блокнот можно приспособить для записок на холодильнике, если к стяжке прикрепить скрепку, а к ней — магнитик.

3. Соединение проводов

Отличный способ для тех, кто работает в мастерской или в гараже: когда кабелей становится слишком много, их можно не только перевязать и скинуть в кучу, но и аккуратно подвесить на крючки, сделав петли из стяжки.

4. Починка бегунка молнии

Если сломался брелок бегунка молнии, его можно легко заменить кабельной стяжкой. Просто проденьте её в бегунок и обрежьте край.

5. Соединение бегунков молний

Если вы из тех людей, которые постоянно носят рюкзак и боятся, что молния на нём раскроется и всё содержимое вывалится, стяжка поможет и здесь: нужно соединить ею брелки от бегунков и ручку рюкзака. Дополнительный бонус: карманникам будет труднее незаметно для вас вытащить кошелёк.

6. Палочка для выдувания мыльных пузырей

Если у вас осталась бутылка для мыльной жидкости, но поломалась палочка, с помощью которой выдувают пузыри, вы можете сделать её сами. Для этого создайте на конце стяжки петлю и закрепите её.

7. Замена шнуркам на кроссовках

Если у вас порвались шнурки на кроссовках, их можно заменить стяжками. Это очень удобный и безопасный способ «зашнуровать» обувь: даже при активных движениях пластик не порвётся.

Чтобы удалить стяжку, возьмите обычную скрепку, разогните её, надрежьте под углом и поставьте под язычок стяжки. После этого она легко откроется.

Рекомендуемые способы крепления стяжек

Многократный оборот стяжки

Дважды или даже трижды обернув кабельную стяжку вокруг пучка проводов, перед закреплением замка, вы обеспечите большую стойкость бандажа, образованием не просто кольцевой утяжки, а созданием узла. Таким образом, вам не потребуется дополнительно покупать стяжки для проводов большей ширины для создания более надежного крепления.

Разветвление проводов

Если пластиковый хомут протянуть сначала между проводами, затем обернуть всю связку, как показано на рисунке, то тем самым вы создадите продольную блокировку проводов. Это будет актуально в условиях окружающей вибрации или необходимости фиксации ответвления в определенном месте.

Увеличение длины охвата несколькими стяжками

Если вы уже купили кабельные стяжки для бандажирования проводов и на месте выяснили, что по длине они коротковаты- не отчаивайтесь. Вы можете взять две стяжки и соединить их таким образом, чтобы голова каждой из них соединялась с хвостом другой и в результате они образуют стяжку по диапазону обхвата в два раза больше, чем изначальная длина одной стяжки.

Крепление «крест на крест»

Благодаря гибкости нейлоновых стяжек вы можете закрепить провода между собой «крест на крест».

Сделать это можно двумя способами:
• ❮⁃При помощи двух стяжек: Расположите два провода перпендикулярно друг другу. Одну стяжку закрепите по диагонали как можно плотнее, но при этом не смещая угол между проводами. Другую стяжку расположите также по диагонали перпендикулярно первой. Плотно закрепленные стяжки не дадут проводам сместиться со своего положения.
• При помощи одной стяжки⁃❯ Протяните стяжку перехлестнув ее между проводами (см. рисунок).

Использование стяжек “Велькро”

При планируемом многократном применении стяжки “Велькро” рекомендуется ее первоначальное закрепление на проводе.

Сравниваем технологии стяжки пола: плюсы и минусы вариантов

Полусухой способ идеален для укладывания любого напольного покрытия и очень популярен в строительной среде. За день бригада строителей способна уложить до 250 квадратных метров стяжки.

В отличие от классической мокрой стяжки, полусухой способ позволяет сократить время застывания раствора, исключает риск образования трещин и просачивания влаги.

Некоторые компании предлагают в аренду профессиональное строительное оборудование для производства работ по устройству полусухой стяжки пола.

Стоимость полусухой стяжки может варьироваться в зависимости от таких параметров, как общая площадь монтажа, толщина стяжки, этажность и местонахождение объекта.

Полусухая стяжка имеет ряд весомых преимуществ:

• быстро схватывается;
• дает незначительную усадку;
• исключает образование трещин;
• имеет высокую марочную прочность;
• не создает большой нагрузки на перекрытия.

Где можно заказать полусухую стяжку пола?

Стяжка обеспечивает теплоизоляцию, скрывает инженерные коммуникации, а также дает возможность создать определенный уклон для оттока воды, если это необходимо.

Спецпредложения, акции и скидки — возможность значительно сэкономить на стяжке пола.

Бесплатный вызов специалиста для проведения необходимых замеров поможет определить итоговую стоимость заказа и количество необходимых для работы строительных материалов.

«ЕВРОСТРОЙ» — строительная компания, обладающая большим опытом устройства стяжки на всех типах объектов — от маленьких городских квартир до огромных торговых центров.

От качества пола во многом зависит комфортная эксплуатация помещения. Однако классическая технология стяжки трудоемка и требует много времени — на высыхание «мокрого» цементно-песчаного слоя нужно около четырех недель. Может ли предложить современная строительная отрасль более совершенный вариант?

Сегодня с той или иной частотой применяются три технологии стяжки пола: мокрая, сухая и полусухая. Сразу оговоримся, что часть этапов монтажа является общей для всех технологий. Разница по времени готовности стяжки и в ее качестве обусловлена в большей степени свойствами смеси. Время монтажных работ в зависимости от технологии тоже сильно отличается: при классической «мокрой» технологии за один день возможно залить до 60 м 2 ; сухой метод позволяет уложить до 100 м 2 ; полусухая технология предоставляет возможность укладки до 250 м 2 стяжки. Дальше стяжке может потребоваться время для просыхания и набора прочности. Этот процесс называется «созреванием» [1] . Чем больше в стяжке воды, тем больше времени требуется на «созревание».

Мокрая стяжка пола

Эта технология относится к классическим. Она вне конкуренции в масштабном строительстве, поскольку не требует дорогих материалов и при реализации профессионалами дает долгосрочный качественный результат. На мокрую стяжку уходит много времени за счет того, что рабочее вещество — пескобетон — долго сохнет и «созревает».

Что же необходимо для обустройства пола этим методом?

• Материалы: шпаклевка, грунтовка, демпферная лента, гидроизоляция, раствор (пескобетон).
• Оборудование. В зависимости от того, где и в каких количествах планируется брать раствор, могут потребоваться бетономешалка или большая емкость для приготовления раствора с помощью миксера. Также нужны «маяки» — металлические направляющие, по которым будет выравниваться поверхность стяжки.
• Инструменты: уровень (наиболее удобен лазерный), рулетка, правило, шпатель, валик, мастерок.
• Время монтажа. В рамках одного помещения мокрая стяжка должна выполняться не более чем за день, чтобы в свежеуложенном растворе не образовывалось швов.

Этапы монтажа. Мокрая технология за время своего существования определила ряд принципов монтажа, общих для всех видов стяжки. Какую бы технологию вы ни выбрали, сначала должны быть обеспечены чистота и прочность основания, гидроизоляция и точная разметка будущего пола.

1. Подготовка основания под стяжку. Прежде всего следует убрать весь строительный мусор, пропылесосить основание и зашпаклевать щели.
2. Грунтовка основания. Грунтовочные смеси повышают гидроизоляцию и укрепляют поверхность основания. Наносятся кистью или валиком.
3. Поклейка демпферной ленты. Самоклеющаяся лента из вспененного материала снижает давление на стяжку со стороны стен при температурном расширении бетона, а также обеспечивает дополнительную гидроизоляцию. Приклеивается по периметру стяжки в согнутом виде, чтобы закрыть стыки основания и стен [2] .
4. Разметка пола. Разметка нужна, чтобы сделать стяжку строго горизонтальной. Для этого на стены по периметру помещения наносится линия горизонта с помощью лазерного уровня. Замкнуться она должна со смещением не более 1–2 мм [3] .
5. Прокладка изолирующего материала. Гидроизоляция может быть обмазочной или рулонной. Обмазочная гидроизоляция — это мастика, нанесенная кистью или валиком. Если используется рулонная гидроизоляция, ее укладывают внахлест с перекрытием не менее 10 см [4] .
6. Установка «маяков». «Маяки» — это сетка с большим шагом, изготовленная из металлического профиля. Она помогает сохранить заданный горизонтальный уровень не только по периметру, но и по всей площади помещения. Излишки рабочего вещества снимаются правилом именно по «маякам».
7. Подготовка раствора. В крупномасштабном строительстве раствор привозят в готовом виде с производства, на небольших объектах его замешивают в бетономешалке или любой большой емкости с помощью миксера.
8. Заливка. Производится, начиная с противоположной стороны от выхода/двери. Раствор выкладывается и разравнивается правилом.
9. Уход в период «созревания». На «созревание» мокрой стяжки требуется 28–30 дней. Если на нее уложить напольное покрытие раньше и дать нагрузку, она может начать крошиться.

Результат. При полном соблюдении технологии — прочная и долговечная стяжка. За счет большого количества воды в растворе после созревания могут иметься перепады и неровности, которые в таком случае перед укладкой напольного покрытия приходится компенсировать самовыравнивающимися смесями [5] .

Плюсы мокрой стяжки: невысокая стоимость, хорошо известная любому строителю технология.

Минусы мокрой стяжки:

1. Для получения качественного раствора требуется бетономешалка.
2. При высоких нагрузках на стяжку (например, в производственных помещениях и на складах), поверх гидроизоляции необходима укладка армирующей сетки, в противном случае бетон начнет крошиться.
3. Период созревания долгий.
4. Может потребоваться дополнительное покрытие — самовыравнивающаяся смесь.

Сухая стяжка пола

Это «быстрая» технология, поскольку за счет использования сухих материалов ей не нужен период созревания.

Что потребуется для сухой стяжки пола?

• Материалы: шпаклевка, грунтовка, демпферная лента, гидроизоляция, керамзит или керамзитовый песок, металлические профили, листы фанеры или гипсокартона с фальцевой кромкой, клей, шурупы.
• Оборудование: «маяки».
• Инструменты: уровень, рулетка, правило, шуруповерт, дрель.
• Время монтажа: не более одного дня, силами опытных мастеров — несколько часов.

Этапы монтажа:

1. Подготовка основания под стяжку, грунтовка, поклейка демпферной ленты, разметка пола, прокладка изолирующего материала, установка «маяков» — так же, как в технологии мокрой стяжки. Демпферная лента в этом случае нужна для повышения звукоизолирующих свойств стяжки [7] .
2. Засыпка наполнителя. Наполнитель засыпают по «маякам» и разравнивают правилом.
3. Укладка верхних листов. Гипсокартон или фанеру укладывают на металлические профили, соединяя листы фальцевыми кромками, закрепляя их клеем и шурупами. Важно, чтобы листы лежали не только на профилях, их вес должен равномерно поддерживать насыпной слой, иначе они начнут деформироваться.

Результат. Прочная стяжка в кратчайшие сроки. Боится влаги.

Плюсы сухой стяжки:

1. Быстрая технология, доступная для реализации опытному домашнему мастеру.
2. Не требует «созревания».
3. Напольное покрытие можно укладывать на следующий день, после просыхания клеевых швов.

Минусы сухой стяжки:

1. Высокая стоимость.
2. При проникании воды под напольное покрытие в стяжке может завестись плесень, в этом случае пол придется полностью менять.
3. При недостаточно плотной, неправильной засыпке верхние листы могут провисать на профилях, при ходьбе может быть слышен хруст от трения насыпного материала.

Механизированная (полусухая) стяжка пола

Эта технология отличается высоким уровнем автоматизации и разными сроками созревания под различные напольные покрытия. Что необходимо для полусухой стяжки пола?

• Материалы: демпферная лента, гидроизоляция, рабочая смесь (цемент, песок, фиброволокно).
• Оборудование: пневмонагнетатель, затирочная машинка.
• Инструменты:уровень, рулетка, правило.
• Время монтажа: в среднем — 12 часов.

Этапы монтажа:

1. Подготовка основания под стяжку, поклейка демпферной ленты, разметка пола, установка «маяков», прокладка изолирующего материала — так же, как в технологии мокрой стяжки. Демпферная лента в полусухой стяжке выполняет те же функции, что и в мокрой.
2. Подготовка раствора. Раствор замешивается автоматически, сразу в пневмонагнетателе.
3. Засыпка. Поскольку полусухая стяжка выполняется из рыхлого материала с небольшим содержанием воды, ее засыпают из пневмонагнетателя по «маякам», разравнивают правилом, после чего трамбуют виброукладчиком или вручную.
4. Сушка. Перед финишной обработкой стяжка должна просохнуть в течение 24 часов, после этого по ней можно ходить.
5. Финишная обработка. Выполняется с помощью затирочной машинки.
6. Уход в период «созревания». Срок, через который полусухая стяжка считается «созревшей», зависит от покрытия. Ламинат и паркет можно укладывать только через 20–25 дней, ковролин — через 14–20 дней, линолеум — через 12–14 дней, плитку — через 72 часа.

Результат. Устойчивая к механическому воздействию, звукоизолирующая стяжка, выполненная в кратчайшие сроки.

Плюсы полусухой стяжки:

1. Недолгий период «созревания».
2. Автоматизированная технология.
3. Не нужна армирующая сетка (ее роль выполняет фиброволокно).
4. По прочности и стоимости полусухая стяжка пола сопоставима с мокрой.

Минусы полусухой стяжки: требует специального оборудования и опытных специалистов .

Подводим итоги

Для наглядности мы свели главные параметры в таблицу, для удобства сравнения (см. табл.).

Таблица. Основные характеристики технологий стяжки пола

Стандартное и нестандартное применение пластиковых стяжек (хомутов)

Самые разнообразные самоделки с применением монтажных хомутов.

Монтажных хомуты придумали ещё в 1956 году сэром Маурусом Логаном, инженером и проектировщиком.

Они нашли широкое применение. В Интернете проходил конкурс с моим участием на самые разные идеи применения стяжек (монтажных хомутов).

Представляю несколько своих самоделок из того списка.

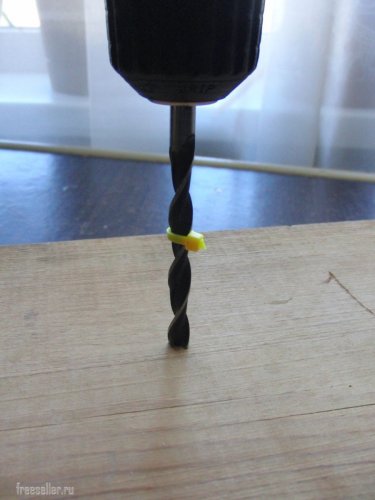

1 – Стоппер для свёрл.
С его помощью можно регулировать глубину сверления. Он не оставляет следов на материале, легко снимается, многоразового использования и дёшев.

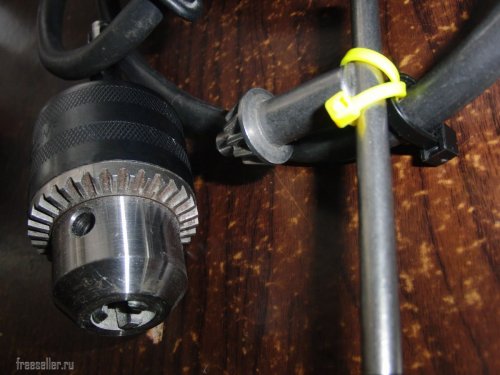

2 – Держатель ключа от патрона дрели.
Ключ не потеряется, благодаря двум хомутам, крепящим его к шнуру дрели.

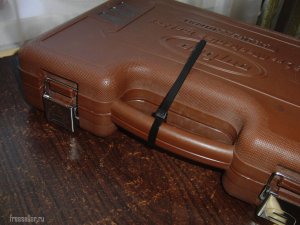

3 – Ремонт пластиковых деталей путём соединения их хомутами, как нитками.
Так я починил свой треснувший чемодан для инструментов. Хомут – первый помощник и при ремонте детских игрушек – быстро и надёжно.

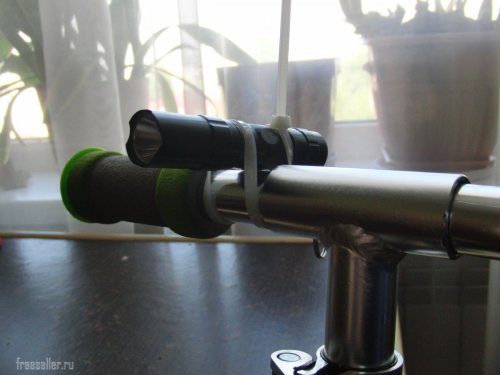

4 – Крепёж фонарика на руль велосипеда.
Можно сделать всего с помощью одного хомута.

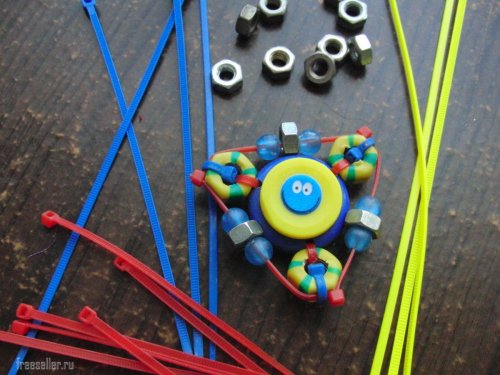

5 – Спиннер из хомутов, гаек и термоусадочной трубки.

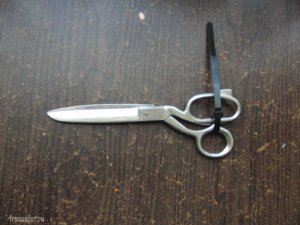

6 – Надёжный замок из хомутов от детей.

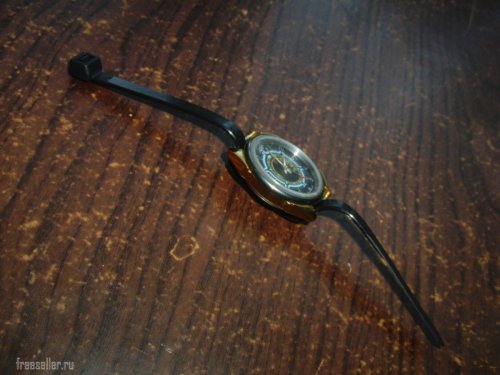

7 – Временный ремешок для часов.

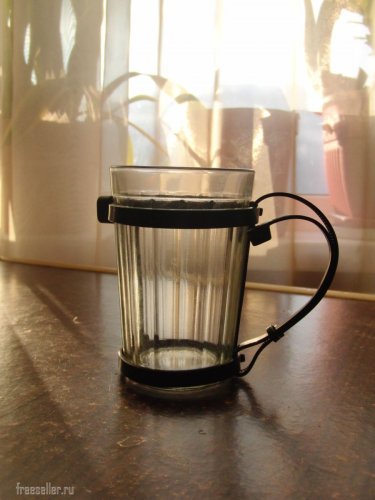

8 – Держатель для стакана.

9 – Приспособление для выдувания мыльных пузырей.

7 неожиданных способов применения кабельной стяжки (хомута)

Кабельная стяжка (хомут) — современная модификация известного каждому крепления с помощью обычной проволоки. Эту легкую, прочную и дешевую конструкцию в основном используют для фиксации проводов, труб и соединений… и напрасно — ведь сценариев использования у такого замечательного изобретения куда больше.

1. Достать пробку из бутылки для вина

Открывали бутылку так активно, что провалилась пробка? Не беда — просто сделайте петлю из двух-трех кабельных стяжек и «выловите» пробку. Получится это, скорее всего, не сразу, плюс придется применить силу — но, поднабравшись опыта, пробку вы обязательно извлечете. Метод реально хорош и работает.

2. Замок для защиты от маленьких детей

Если вы не хотите, чтобы ваши малыши заходили в какую-то комнату или открывали какой-нибудь ящик, привяжите дверную ручку к другому предмету с помощью стяжки. Да, решение не идеальное — такой «замок» чаще всего является одноразовым. Но иногда вам просто нужно решить проблему здесь и сейчас — и вот оно, решение.

3. Защита от кражи

Тот же принцип поможет вам хотя бы немного защититься от воровства. Например, кабельную стяжку можно пропустить через два замка на рюкзаке или дорожной сумке — так никто не сможет украдкой их вскрыть и украсть содержимое. Другой вариант — завязать стяжкой вход в палатку, если вы уходите. Конечно, защита не бог весть какая — если ситуация позволяет, вор легко перережет замок острым предметом, который у него, вполне возможно, с собой будет. Но это требует лишнего времени и лишних телодвижений, так что злоумышленник вполне может отказаться от своих планов.

4. Сад и огород

С помощью кабельной стяжки можно крепить к кольям молодые растения (например, те же помидоры). Главное — не привязывайте слишком плотно, чтобы дать растению или деревцу возможность расти. Для того, чтобы кабель не сползал вниз, его можно прикрепить к колу степлером. После того, как растение достигнет необходимых показателей по росту, стяжку можно ослабить или просто удалить.

5. Прочистка засоренных труб

Возьмите длинный кабель или соедините в один несколько небольших. Желательная длина этой конструкции — от 45 до 61 сантиметра (но, если трубы длинные, можно и увеличить). На том конце, который вы будете погружать в трубу, с помощью ножниц сделайте по бокам насечки (как на фото) и оттяните их по сторонам плоскогубцами так, чтобы получились зубцы. Если засор возник из-за мелких предметов, волос и т.п., такой конструкции для прочистки будет вполне достаточно.

6. Крепление для украшений на пару дней

Представьте, что вы готовитесь к встрече Нового года, и вам надо развесить по комнате кольца, светильники, гирлянды и тому подобные вещи, которые на скотч не посадишь. Что делать? На помощь опять-таки приходит кабельная стяжка — крепите всё на неё! Конечно, белые и черные стяжечки не всегда смотрятся хорошо, но сегодня их продают в самых разных цветах.

7. Антипробуксовочная накладка на шины

На заснеженной и нечищенной дороге проблемы с пробуксовкой возникают даже у мощных автомобилей. Пользователь YouTube под ником movemaine решил эту проблему оригинально — поставил на колеса своего автомобиля необычную конструкцию из больших и маленьких стяжек. Парень уверяет, что это работает.

Конечно, это не замена зимней резине — такая конструкция скорее подойдет на случай, если неожиданно выпал снег, а вы, как и все, ездите на летней резине. И, разумеется, не стоит думать, что кабельные стяжки на колесах машин, которые весят сотни килограммов, прослужат долго. Но иногда лучше так, чем никак.

Технология устройства стяжки

Любое напольное покрытие, которое используется в помещении квартиры в качестве чистового, должно иметь под собой прочную и ровную основу. Для этого верхняя сторона перекрытия подвергается выравниванию при помощи специальных растворов или конструкций. Такой слой, устраняющий неровности, закрывающий коммуникации, создающий необходимый уклон и распределяющий нагрузки, именуют стяжкой.

Существует несколько технологий устройства стяжки. Принципиальное отличие состоит в использовании воды для приготовления смесей или применении только сухих конструкций и материалов. К последним относятся полы на лагах (регулируемые по высоте), а также сухие стяжки, состоящие из уплотняемого слоя-засыпки и плит, поверх которых укладывается напольное покрытие. В большинстве случаев ведения работ по ремонту новостройки (особенно) выравнивание полов осуществляется при помощи стяжек на водной основе.

Существует две основные разновидности смесей, затворяемых водой. Это — растворы на основе цементного вяжущего и гипсовые стяжки. Последние верно называть ангидритовыми или стяжками на основе сульфата кальция. Однако из-за схожих свойств и близкой природы вяжущих они именуются гипсовыми.

Выравнивающий слой может располагаться на поверхности основания, на разделительном слое или поверх шумо- и/или теплоизоляции (см. плавающая стяжка). В случае использования ангидритовых смесей бетонное основание должно быть загрунтовано во избежание проникновения влаги в слой стяжки тогда, когда не используется паронепроницаемый разделительный слой.

При выборе технологии, основанной на применении смесей, затворяемых водой, следует руководствоваться свойствами цементного и ангидритового вяжущего. Сульфат-кальциевые стяжки не рекомендуется использовать в «мокрых зонах», т.к. ангидриты обладают высокой способностью поглощать влагу. Ее переизбыток в результате может стать причиной разрушения затвердевшего камня. В качестве преимущества условно гипсовых выравнивающих слоев принято называть их быстрое высыхание. Однако это не совсем так. Дело в том, что пористая структура такой стяжки позволяет быстро отводить воду в первые дни. В последующем такие процессы резко замедляются и в целом могут сравниться по продолжительности с цементными растворами (28 дней для слоя 4 см). Основное достоинство ангидритов заключается в малой усадке конструкций, изготовленных при их помощи.

Как правильно сделать стяжку пола?

Если говорить о технологии качественного выполнения работ, то особое внимание следует уделить строгому соблюдению рецептуры приготовления растворов (количеству воды в них), а также предписаний, которые определяют уровень остаточной влажности, позволяющей производить укладку напольного покрытия — особенно тогда, когда речь идет о паронепроницаемых чистовых слоях (это к вопросу о том, когда можно укладывать плитку на стяжку). Обратите внимание также на то, что при изготовлении плавающей стяжки основание, на которое укладывается слой шумоизоляции, должно быть ровным. Раковины и выступы на верхней стороне перекрытия следует устранить при помощи предварительного выравнивающего слоя. Европейские строительные нормы указывают на его связанную структуру. Для этого можно использовать легкие стяжки (см. Кнауф Убо) или специальные засыпки, которые при уплотнении образуют однородную массу связанного гранулята, имеющего для этого дополнительную поверхностную обработку. Технология изготовления стяжек по слою звукоизоляции предусматривает необходимость использования кромочной ленты на высоту поверхности чистового пола. Остатки такой ленты срезаются по завершению укладки напольного покрытия. Демпферная лента также используется при монтаже обогрева пола. Она позволяет компенсировать возможные термические изменения объема.

К работам по чистовой отделке пола следует приступать только после высыхания выравнивающего слоя. Считается, что стяжка высохла тогда, когда количество остаточной влажности не превышает: в случае применения цементных растворов при устройстве полов без обогрева — 2 СМ-%; с обогревом — 1,8 СМ-% (для ангидритовых соответственно 0,5 CM-% и 0,3 CM-% ).

Стяжка пола — видео

На ролике в качестве наглядного примера представлен процесс изготовления стяжки для пола механизированным способом. На месте происходит смешивание вяжущего, заполнителя и воды. Приготовленная смесь при помощи насоса подается в помещение, где ведутся работы. В дальнейшем раствор разравнивается и уплотняется. Механизация процессов затворения смеси позволяет среди прочего сократить количество воды.

Почему стяжка плохо сохнет — причины

Высыхание стяжки представляет собой сложный химический и физический процесс. С точки зрения ведения отделочных работ его завершение указывает на возможность укладки напольного покрытия без риска возникновения дефектов как самой стяжки, так и чистовых материалов. Процессы усадки (в случае использования цементного вяжущего) и набора прочности продолжаются в течение более длительного времени — вплоть до нескольких лет.

Свойства вяжущего вещества определяют ход и особенность процессов высыхания, обуславливают их различия. Из-за большего размера пор удаление влаги из верхних слоев ангидритовой стяжки происходит значительно быстрее. Это позволяет подвергать ее поверхность пешеходной нагрузке через 2 или 3 дня. В последующем эти процессы замедляются. Набор прочности происходит вследствие взаимодействия с воздухом — вода для этого не требуется. В отличие от этого цементная стяжка характеризуется более тонкой, капилярной структурой пор и набором прочности посредством взаимодействия воды и цементного вяжущего. Активный перенос влаги из нижних слоев в верхние происходит на стадии, когда раствор сохраняет свое жидкое состояние. По мере высыхания верхнего слоя ее транспорт замедляется, образуется застой жидкости в нижней части стяжки — особенно в случае использования разделительного слоя, который позволяет отдавать избыточную влагу только вверх. Если произвести укладку керамической плитки на такую стяжку, то в будущем можно столкнуться с проблемой отслоения плитки от стяжки в результате деформации последней. Для нормального течения процессов набора прочности и поддержания равномерного переноса влаги между слоями цементные стяжки нуждаются в необходимом количестве воды. Поэтому в течение первых 7—10 дней ЦПС следует защищать от быстрой потери влаги — накрывать ее поверхность пленкой, при необходимости увлажнять ее, исключать воздействие сквозняков.

Высыхание стяжки во многом зависит от внешних факторов. Дело в том, что поглощение воздухом влаги возможно лишь в ограниченном объеме. Ее переизбыток может приводить к обратным результатам, когда отделочные слои начинают поглощать влагу вместо того, чтобы отдавать ее. Важно знать, что при равной относительной влажности количество водяного пара в воздухе будет отличаться в зависимости от температуры окружающей среды. Чем ниже температура, тем меньшее количество влаги содержится в воздухе. При относительной влажности, равной 60 %, в воздухе будет содержаться водяной пар в количестве: при температуре 10 грд. Ц — 5,6 г/м куб., при 20 грд. Ц — 10,5 г/м куб., а при 30 грд. Ц — 18 г/м куб.; (см. таблицу 1). Фактически это означает, что более низкие положительные температуры (но не ниже 5 грд. Ц) ускоряют процессы высыхания стяжек. При регулярном проветривании такой воздух поступает в помещение, нагревается, впитывает дополнительное количество влаги и при замещении новой порцией свежего воздуха осуществляет перенос избыточного количества водяного пара на улицу. Оптимальной следует считать температуру около 20 грд. Ц и влажность не более 60 %. По этой причине высокий температурный фон летом наряду с повышенной влажностью является тем фактором, который замедляет высыхание стяжки.

В это время года возможно возникновение и другого опасного явления — образования конденсата и его оседания на поверхности стяжки. Это происходит из-за разности температур внутри помещения и за его пределами. Теплый воздух, поступающий с улицы, охлаждается под воздействием более низкой температуры на поверхности стяжки, что и приводит к выпадению росы. На примере данных, приведенных в таблице 2, видно, что образование конденсата происходит при следующих, типичных для лета, условиях: относительная влажность воздуха — 70 %, температура окружающего воздуха — 26 грд. Ц и температура на поверхности стяжки в помещении — 23,2 грд. Ц (см. также ремонт зимой).

Как высушить стяжку пола?

Лучшим способом удаления избыточной влаги следует считать специальное кратковременно-интенсивное проветривание. Для этого в помещении 4—5 раз в день на период до 20 минут открывают все двери и окна. Это позволяет обеспечить приток большого количества свежего воздуха извне, его нагрев до температуры в помещении и последующее удаление. Такое проветривание наилучшим образом способствует поглощению влаги с поверхности стяжки и ее переносу. Единственным ограничением для применения такой методики следует считать жаркую и теплую погоду, для которой характерна относительная влажность более 70 %.

Работы по устройству стяжки пола являются частью черновой отделки квартиры. Обратите внимание на то, что работы по выравниванию поверхности стен и потолка при помощи штукатурных растворов также могут оказывать влияние на продолжительность и течение процессов высыхания отделочных слоев на поверхности пола.

Таблица 1. Содержание водяного пара в воздухе, г/м куб.

В таблице указаны значения относительной влажности (Отн. влжн., %), температуры воздуха (…грд.) и соответствующее им количество водяного пара.

Кабельные стяжки и их использование

С целью маркировки, крепления или сборки кабелей в ходе электромонтажных работ, очень удобно и выгодно использовать кабельные стяжки. Эти пластиковые хомуты позволяют быстро, безопасно и качественно выполнить монтаж кабельной системы с соблюдением высоких требований к качеству и надежности работ.

Данные изделия называют сегодня по-разному: кабельные хомуты, нейлоновые хомуты, кабельные стяжки, пластиковые стяжки, – речь всегда об одном и том же изделии, самый первый образец которого был изобретен и запатентован в далеком 1958 году в Соединенных Штатах Америки сэром Маурусом Логаном, инженером проектировщиком компании Thomas & Betts, занимавшейся в то время производством кабеля для подводных лодок и воздушных судов.

Идея пришла в голову к изобретателю ни с ровного места. Первоначально кабели на воздушных и подводных судах связывали один с другим нитью, пропитанной воском, вязали при этом узлы, пропуская нить между отдельными проводами. Если требовался ремонт, то нити разрезали, а после ремонта вязали новые узлы — все происходило очень трудоемко и неудобно.

И вот, одним теплым вечером, когда Маурус отдыхал на лужайке одного из городских парков, он заметил травинку, которая проросла сквозь другую травинку, в которой насекомым было прогрызено отверстие, и в этой образованной из травинок петельке лежала веточка…

Гениальная мысль не заставила себя ждать. Вскоре хомут нового типа был применен компанией Боинг, и был успешно испытан в разных условиях, включая воздушные, морские, армейские и т. д. Торговое название хомута было Ty-Rap.

На сегодняшний день хомутики в форме гибких полосок из прочного нейлона-66, превосходящего по прочности даже некоторые из металлов, нашли очень широкое применение в электротехнической отрасли по всему миру.

Нейлоновые хомуты применяют для различных целей: для фиксации кабелей внутри приборов, для крепления кабелей на несущих конструкциях, для формирования пучков проводов, для крепления жгутов на направляющих стоек и шкафов, на несущих тросах, для формирования шлейфов, и просто для фиксации кабеля на месте ввода в распределительную коробку.

Кабельные стяжки различаются по ширине и по длине, соответственно различается и максимальная нагрузка, которую способна нести на себе стяжка. Длины из диапазона от 60 до 120 мм позволяют подобрать стяжку для работы с проводами и с пучками проводов разных диаметров.

Объединяя стяжки друг с другом, можно получать составную стяжку большей длины. Чем шире стяжка — тем больше допустимая нагрузка на нее. В приведенной выше таблице отражены характерные максимальные нагрузки для стяжек разной ширины.

Для различных внешних условий выпускаются стяжки для использования внутри помещений или для уличного монтажа. Стяжки для использования на улице изготавливают по усложненной рецептуре: добавляют в материал стяжки стабилизаторы для повышения устойчивости к ультрафиолету, к повышенной влажности, к высокой температуре и к другим разрушительным внешним воздействиям.

Ультрафиолет наиболее пагубно влияет на нейлон, поэтому в качестве стабилизатора для стяжек всепогодного использования, в них добавляют угольный порошок — именно он имеет черный цвет, потому всепогодная стяжка и получается черной (между тем не все черные стяжки являются обязательно всепогодными).

Что касается внутренних стяжек (для работы внутри помещений), то они бывают разноцветными — придать эстетику помещению, задать различие пучкам проводов по назначению, наконец удовлетворить вкус самого электромонтажника (каждому ведь свои цвета нравятся).

По конструкции кабельные стяжки подразделяются на неразмыкаемые (одноразовые) и размыкаемые (многоразовые). Одноразовую стяжку, установив единожды, можно открыть только разрезав ее, а вот многоразовую можно открывать и фиксировать вновь многократно.

Одноразовые хомуты позволяют надежно и быстро собирать провода в пучки или закреплять провода на конструкциях. Если пучок или кабель получается большого диаметра, то можно объединить несколько стяжек чтобы получить хомут необходимой длины. Так решается практически любая задача, связанная с монтажом кабелей.

С одной стороны стяжки имеются выступы, с другой стороны — замок. Для получения прочной и надежной фиксации, стяжку просто затягивают и обратного пути уже нет. Чтобы демонтировать — придется разрезать и только выбросить. Но это не беда, стоимость таких стяжек копеечная по сравнению с их функциональными возможностями, так что экономически это оправдано.

Хомут затягивается либо вручную, либо специальным инструментом с курком, который, кстати, тут же обрежет лишний выступающий хвостик стяжки прямо возле замка. Усилие затяжки устанавливается непосредственно на инструменте. Применение инструмента позволит сократить время на монтаж и обеспечит высокое качество и производительность работ.

Для наружного использования применяются стяжки из стойкого к высоким температурам (до 121°C) материала. Есть стяжки с крепежными отверстиями, с анкерным креплением, маркировочные (с маркировочной площадкой), с шильдиком, многоразовые с особым замком с возможностью повторного использования, шариковые, шариковые с шильдиком и шариковые разъемные.

Если необходимо закрепить хомут на гладкой поверхности, то необходимо применить специальную самоклеющуюся или на шурупах площадку под стяжку. Для установки на бетон, кирпич или дерево прибегают к использованию дюбелей.

Различные внешние факторы, конечно, оказывают влияние на кабельные стяжки, и некоторые из них сильно сокращают стяжкам жизнь: действие кислот, превышение максимально допустимой механической нагрузки, вибрация (приводит к трещинам), ультрафиолет в большом количестве (при эксплуатации на высоте), 100% влажность понижает прочность, сухость или мороз делают стяжки хрупкими. Эксплуатируйте стяжки правильно!

ЭЛЕКТРОСАМ.РУ

Кабельные стяжки. Виды и особенности. Типы и применение

Кабельные стяжки являются одними из наиболее удобных, быстрых и недорогих способов маркировки, крепления и бандажирования кабеля во время выполнения электротехнических работ. Применение пластмассовых хомутов нашло большую популярность из-за возрастания требований к качеству установки кабельных линий.

Такие крепежные элементы сегодня называются по-разному: пластмассовые стяжки, хомуты для кабелей, пластиковые связки. Первые образцы крепежа для кабелей были изобретены в 1958 году американским инженером Логаном. Идея возникла во время работ по протяжке проводов на подводных лодках и в самолетах. При этом кабели связывали восковой нитью, получались узлы. При необходимости ремонта нити приходилось разрезать, а после ремонта снова связывать, что создавало большое неудобство и трудоемкость.

Сегодня пластиковые хомутики в виде гибких нейлоновых полосок, материал которых превышает прочность некоторых видов металлов, нашли широкое распространение в электротехнике по всему миру. Стяжки из нейлона используют для различного назначения: фиксации кабеля, создания кабельных шлейфов, крепления жгутов на стойках, создания пучков проводов, укладки кабелей внутри устройств и т.д.

Разновидности и особенности конструкции

Кабельные стяжки бывают разными по длине и ширине. По этим параметрам отличается и наибольшая нагрузка, которую могут выдержать пластиковые связки. Стяжки можно соединять друг с другом, и получать более длинную конструкцию для крепления большого жгута проводов. Наиболее широкие хомуты могут выдерживать больше нагрузки. В таблице указаны наибольшие нагрузки для связок разной ширины.

Наружные и внутренние кабельные стяжки

В зависимости от условий использования, кабельные хомуты классифицируются на наружные (для улицы), и внутренние (внутри помещений).

Уличные хомуты находятся в худших условиях, по сравнению с внутренними стяжками. Поэтому для изготовления уличных хомутов применяют различные компоненты, повышающие их устойчивость к пагубному действию внешней среды: ультрафиолетовым лучам, влажности, перепадам температуры.

Наибольшее действие на хомуты оказывает ультрафиолетовое излучение. Поэтому в материал наружных стяжек добавляют специальный стабилизатор в виде угольного порошка, окрашивающего их в черный цвет. Но не все черные стяжки можно относить к всепогодным моделям, так как внутренние стяжки изготавливают абсолютно любого цвета. Наружные же хомуты производятся только черными.

Широкая гамма цветов кабельных хомутов позволяет создавать определенную эстетику помещения при укладке кабелей. Цветные стяжки разных цветов применяют также для маркировки отдельных жгутов проводов.

Одноразовые и многоразовые

Существуют хомуты для кабелей, которые можно использовать только один раз. Чтобы их снять, придется выполнять разрезание, и последующую их замену на новые стяжки. Многоразовые пластиковые хомуты можно открывать и использовать несколько раз, без их повреждения.

Одноразовые стяжки дают возможность быстро и надежно скомплектовать провода в жгуты, или зафиксировать их на какой-либо конструкции. Если кабель или пучок получился настолько большим, что одной стяжки не хватает, то можно соединить несколько штук вместе для увеличения общей длины. Это позволяет решать любые задачи по монтажу кабелей любой толщины.

На конце хомута находится замок, на другом конце на внутренней его стороне имеются выступы, которые обеспечивают прочную затяжку хомута в замке. Снять такую кабельную стяжку уже без ее разрезания не получится, однако такие изделия стоят недорого. Поэтому применение одноразовых кабельных креплений оправдывает себя с экономической точки зрения.

Одноразовую стяжку лучше всего затягивать специальным инструментом , позволяющим ее затянуть нажатиями на курок с определенным усилием, и тут же обрезать излишки возле основания.

Преимущества фиксации кабелей специальным инструментом

• Удобная и быстрая работа.
• Обеспечение необходимого натяжения.
• Гарантия профессионального качества.
• Наличие регулятора усилия.
• Автоматическая обрезка стяжки.
• Захват и натяжение нажатием на курок.

По конструктивному исполнению и назначению кабельные стяжки также делятся на виды:

• Термостойкие . Изготавливаются из специального вида нейлона, устойчивого к повышенной температуре в течение длительного времени (до 120 градусов). Обычно такие модели применяют для наружных работ.
• С монтажным отверстием. Головка такой модели изготовлена с крепежным отверстием для ее фиксации на поверхности с помощью винтов или саморезов.

• С анкерным креплением .Такое крепление еще называют дюбель-пистоном. Оно дает возможность укладывать провода и кабели на металлических поверхностях толщиной не более 2 мм.

• Усиленные. Принцип работы такого крепления аналогичен обычной стяжке, но по устройству есть отличия: фиксатор сделан из нержавеющей стали, а на ленте нет зубцов.

• С двойным замком .Такие стяжки изготовлены из нейлона 12, обладающего высокой прочностью и устойчивостью к неблагоприятным условиям погоды. Двойной замок надежно фиксирует ленту при любой температуре внешней среды.

• С дюбелем .Такой вид крепления имеет разъемный замок, позволяющий убирать или добавлять кабели в жгут, а также дюбель, способствующий удобному и быстрому монтажу электрической проводки по стенам.

• С площадкой для дюбеля .Имеет в комплекте дюбель с накручивающейся площадкой, что дает возможность прокладывать линии электрических проводов по деревянным, кирпичным и бетонным поверхностям, без использования шурупов или саморезов.

• Кабельные стяжки шариковые разъемные . Это многоразовые модели, состоящие из шариковой ленты и замка для крепления.

• Шариковые хомуты с шильдиком . Это аналогичная модель, отличающаяся от предыдущего вида наличием шильдика для маркировки и обозначения жгутов кабелей. Она относится к разъемным многоразовым видам хомутов.
• Кабельные стяжки с горизонтальным замком . Это кабельные стяжки для многократного применения при бандажировании и монтаже кабелей. Они обеспечивают удобную и быструю установку, с возможностью последующей коррекции жгута по количеству проводов, либо при их замене.

• Кабельные стяжки с рычагом для открывания . Это многоразовые стяжки для укладки кабелей. Они оснащены специальным рычажком для удобства разблокировки замка.

• С площадкой для крепления . Чтобы закрепить кабель на гладкой поверхности, применяют специальные площадки, которые снабжены самоклеящимся слоем. Их также можно крепить шурупом или саморезом. Для этого предусмотрены отверстия.
