Коническая стяжка– один из видов мебельной крепежной фурнитуры. Комплект состоит из цилиндрической стяжки, штока и фиксирующего винта клиновидной формы.Идея создания конической стяжки возникла в результате стремления спрятать головку винта с лицевой поверхности у ранее сущестующей на рынке стижки-«бочонока». В результате винт, проходящий насквозь через присоединяемую деталь собираемого каркаса мебели, был заменен штоком.

Назначение

Коническая стяжка служит для неподвижного соединения мебельных деталей по принципу пласть-торец.Шток, в конце которого на боковой поверхности сформировано коническое углубление, проходит через поперечное отверстие корпуса, вдоль оси которого выполнено резьбовое отверстие с винтом. Наконечник винта имеет заостренную коническую форму и при заворачивании винта упирается в боковую поверхность углубления штока стяжки, смещая его вместе с присоединяемой деталью к торцу основной, чем и достигается напряжение в соединении.

Дополнительная информация

Имеет узкий спектр применения, наиболее распространена при изготовлении офисной мебели.

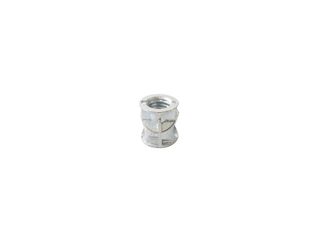

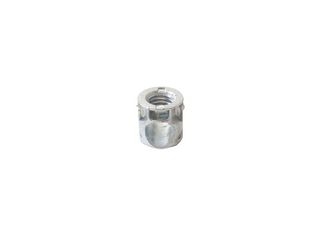

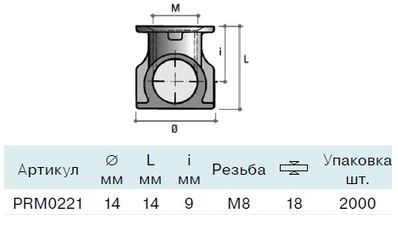

Стяжка коническая D14 (для ДСП 18 мм), цинков. BO10

в наличии В избранном В избранное

Характеристики

О доставке

Доставка транспортом ТБМ-Маркет

Доставка осуществляется БЕСПЛАТНО по Москве и Московской области при заказе на сумму от 3 000 рублей. Период доставки: с понедельника по субботу c 09:00 до 16:00.

Важно! Обработка заказов для доставки на следующий день осуществляется до 13:30. Заказы, оформленные после 13:30 доставляются через день.

Условия доставки в дальние районы подмосковья уточняйте у менеджеров интернет-магазина.

Внимание! Доставка грузов осуществляется до подъезда заказчика. Разгрузка товара с машины осуществляется силами покупателя. При невозможности доставить заказ до подъезда, доставка будет выполнена до ближайшего возможного места разгрузки. Доставка на закрытые территории с платным въездом осуществляется только после оплаты пропуска заказчиком. В противном случае доставку будет осуществлена до ближайшего возможного места. Экспедитор за 30-60 минут перед выездом к покупателю делает контрольный звонок по телефону. Если покупателю невозможно дозвониться, доставка отменяется.

Товар отгружается только Клиенту, указанному в счете, либо по нотариально заверенной доверенности.

Внимание! По субботам доставляются только оплаченные заказы!

Доставка заказов осуществляется с понедельника по субботу c 09:00 до 16:00.

Внимание! По субботам доставляются только оплаченные заказы!

Стоимость доставки в пределах МКАД и по г. Мытищи 500 рублей
Стоимость доставки от МКАД до 1-го бетонного кольца при сумме заказа до 3000 – 990 рублей
Стоимость доставки от 1-го бетонного кольца до границ МО при сумме заказа до 3000 – 2000 рублей
Обработка заказов для доставки на следующий день осуществляется до 13:30. Заказы, оформленные после 13:30 доставляются через день.

Доставка транспортной компанией

Доставка возможна в любой город РФ , где есть терминал транспортной компании. Часть товара (откосы, подоконники, профиль и некоторые другие) требует дополнительной упаковки. С тарифами на упаковку, страхование груза и доставку в ваш город вы можете ознакомиться на сайте выбранной транспортной компании.

До транспортной компании заказ доставляется бесплатно .

Подробности уточняйте у менеджеров интернет-магазина.

Забрать скомплектованный и оплаченный заказ необходимо в течение 3 рабочих дней после подтверждения оплаты по адресам:

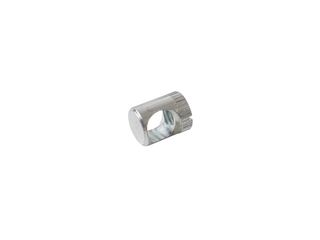

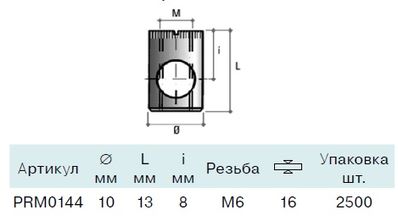

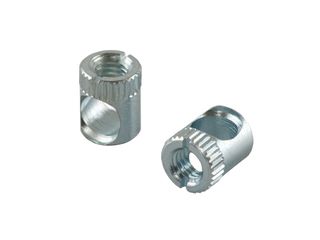

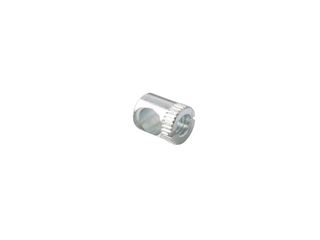

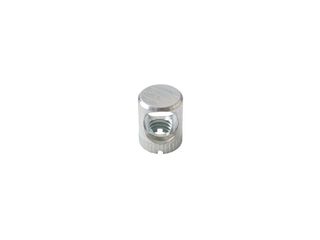

Стяжка коническая, D=10мм, L=13мм, М6, сталь, цинковое покрытие BO04

в наличии В избранном В избранное

Характеристики

О доставке

Доставка транспортом ТБМ-Маркет

Условия доставки в дальние районы подмосковья уточняйте у менеджеров интернет-магазина.

Товар отгружается только Клиенту, указанному в счете, либо по нотариально заверенной доверенности.

Внимание! По субботам доставляются только оплаченные заказы!

Доставка заказов осуществляется с понедельника по субботу c 09:00 до 16:00.

Внимание! По субботам доставляются только оплаченные заказы!

Стоимость доставки в пределах МКАД и по г. Мытищи 500 рублей
Стоимость доставки от МКАД до 1-го бетонного кольца при сумме заказа до 3000 – 990 рублей
Стоимость доставки от 1-го бетонного кольца до границ МО при сумме заказа до 3000 – 2000 рублей
Обработка заказов для доставки на следующий день осуществляется до 13:30. Заказы, оформленные после 13:30 доставляются через день.

Доставка транспортной компанией

До транспортной компании заказ доставляется бесплатно .

Подробности уточняйте у менеджеров интернет-магазина.

TRIO Стяжка коническая D15 для плит толщиной от 25 мм

Данный товар недоступен

для заказа
в вашем регионе

Для толщины плиты, мм
25

Диаметр корпуса стяжки, мм
15

Производитель
Permo (Италия)

Единица измерения
шт

популярное решение для сборки мебели, обеспечивающее одно из самых надежных соединений;
эстетическая составляющая: никаких следов фурнитуры с внешней стороны мебели и аккуратное расположение внутри конструкции;
возможность многократного использования;
предустановленный фиксирующий винт не потеряется при сборке;
возможно использование декоративной заглушки.

Выбираем мебельную стяжку в зависимости от типа конструкции

Мебель во все времена изготовляли из отдельных элементов, которые затем собирали в определенной последовательности. Прежде мебельная стяжка осуществлялась замковыми соединениями, шипами и клиньями, впрочем, для простых предметов обстановки жилья этого было достаточно. Подобные соединения применяются и сегодня при изготовлении мебели, стилизованной под старину. В современном мебельном производстве крепежи представлены широким ассортиментом элементов. Это позволяет изготавливать мебель разнообразной формы со сложными способами соединения.

Назначение

При сборке мебельного изделия должно быть проверено расположение соединяемых частей конструкции, чтобы в процессе эксплуатации не нарушалась ее целостность. Для этого и предназначена мебельная стяжка – крепеж, который дает возможность плотно и прочно соединить конструктивные элементы, расположенные в определенном положении (чаще всего под прямым углом) относительно друг друга. Если прежде мебель собирали в основном с помощью шурупов и саморезов, то теперь для этого применяют разные виды стяжек.

Такая замена обусловлена тремя причинами:

Повышением эстетичности мебели, благодаря применению стяжек крепление деталей становится невидимым;
Каждая разборка мебели, собранной с помощью шурупов, снижает надежность;
Иногда применение обычного крепежа попросту невозможно по конструкционным соображениям.

И наконец, применение мебельных стяжек позволяет обеспечить быструю и прочную сборку изделия.

Разновидности мебельной стяжки

В зависимости от цели соединения деталей, используют разные виды мебельных стяжек. Они отличаются по внешнему оформлению и материалу, из которого изготовлен крепеж.

Простое и удобное использование сделало конфирмат (или еврошуруп) наиболее распространенным видом крепежа. Такая евростяжка состоит из одного элемента – еврошурупа, который можно назвать усиленным вариантом самореза. Его стержень немного толще, имеет тупой конец и массивную, широко выступающую резьбу. Благодаря зазубринам на ее нижних витках, еврошуруп при закручивании нарезает фаску в готовом отверстии. От этого он еще плотнее соприкасается со скрепляемым материалом.

Конфирматом можно соединить две мебельные панели, расположенные под прямым углом. Для этого выполняется одномоментное сверление отверстий на обеих панелях: под потайную головку и под резьбу винта. Их лучше просверлить специальным сверлом для мебельной стяжки конфирмат. На потайной головке есть шлицы под шестигранник.

Завинчивать конфирматы крестообразной отверткой не рекомендуется, поскольку ей невозможно закрутить их до упора. Если во всех частях мебельной конструкции заранее высверлены отверстия специальным сверлом для мебельной стяжки, конфирматом можно собрать мебель быстрее, чем любым другим видом крепежа.

Стяжка эксцентриковая

При соединении Г-образных или Т-образных мебельных элементов применяют эксцентриковые стяжки. Данный крепеж состоит из трех деталей:

Штока, имеющего головку;
Специального фиксатора, называемого эксцентриком;
Заглушки, создающей декоративный эффект.

К преимуществам такого стягивания можно отнести скрытность крепежа (отверстие не высверливается на лицевой стороне мебели) и возможность его многократного применения без риска повреждения элементов конструкции. Из-за сложного сверления, для которого необходимо иметь сверло для мебельной стяжки, позволяющее рассверлить несквозные отверстия, эксцентриковый крепеж чаще выполняют в фабричных условиях. Под эксцентрики нужно просверлить отверстия с плоским дном, проще это сделать с помощью сверла Форстнера.

Межсекционная стяжка

Межсекционная стяжка мебельная необходима для стягивания отдельных секций, например, шкафов на кухне в единый блок. Данное резьбовое соединение комплектуется винтом и втулкой. В боковых стенках ровно выставленных шкафов сверлят сквозное отверстие, в него с одной стороны вставляют втулку, а с другой вкручивают винт. Хотя насечки под крестообразную отвертку имеют обе шляпки, следует закручивать именно соединительный винт, а не втулку. Насечки на втулке сделаны для удержания, чтобы она не прокручивалась в детали. Стянуть пару шкафов можно 2 — 4 межсекционными креплениями, которые лучше расположить ближе к углам. В зависимости от толщины стенок применяют крепеж разного размера.

Угловая стяжка

В мебельном производстве угловые стяжки применяются достаточно давно. Данного соединения комплектуется из пяти элементов:

Уголка в виде металлической пластины, согнутой посередине под прямым углом;
Пары болтов;
Двух футорок.

Чтобы соединить две панели угловой стяжкой, уголок ставят в месте их стыка. Затем вставляют футорки и вкручивают болты, сначала к одной панели, а после подравнивания соединения и ко второй. В готовом виде, судя по фото, такую фиксацию вряд ли можно считать эстетичной. Потому сегодня угловой крепеж по возможности заменяют на другие мебельные стяжки, например, минификс или же конфирмат. Их размеры намного компактнее, чем металлической пластины уголка.

Стяжка винтовая

Винтовая стяжка мебели применяется, когда торец одной детали необходимо прикрепить к поверхности другой. В данном крепеже всего два элемента: винт и бочонок. В боку металлического бочонка цилиндрической формы проделано резьбовое отверстие. В некоторых винтовых стяжках бочонок бывает пластмассовым, тогда внутрь его вкладывается гайка. При установке этого крепежного элемента сверлят пару отверстий на поверхности и в торце панели. В первое вставляют бочонок таким образом, чтобы были совмещены отверстия на бочонке и на торце. Винт же продевают в сквозное отверстие, просверленное в поверхности другой панели. Большой ход стягивания делает крепление особо прочным. Эстетической погрешностью данного вида стяжки считается видимость головки винта на лицевой стороне панели.

Стяжка коническая

Стяжка коническая является улучшенным вариантом винтового крепежа. Для скрытия винтовой шляпки на лицевой стороне панели в коническом соединении винт заменили штоком. В отличие от винта, проходящего сквозь панель, шток в нее лишь вворачивается. Это уменьшает ход стягивания и делает крепеж менее прочным.

Стяжка для столешницы

При изготовлении кухонной мебели применяется стяжка мебельного стола. Когда столешница собирается из двух частей, устанавливаются парные крепежи. Для чего сверлом Форстнера фрезеруют по одному отверстию в каждой из частей столешницы. Между отверстий прорубают с помощью стамески паз. В него укладывают струбцины. В одном глухом отверстии помещают стягивающую головку с С-образной шайбой. Затем с помощью ключа начинают закручивать С-образные гайки.

Мебельный шкант

Самый простой тип крепления – это шкант. Данный соединительный элемент похож на короткий отрезок карандаша, выполненного из кусочка дерева. Сегодня при сборке мебели шкант дополняет эксцентриковую стяжку, чтобы придать ей большую жесткость, а в качестве самостоятельного соединительного элемента его применяют довольно редко.

Как правильно подобрать стяжку

Выбор подходящей мебельной стяжки имеет большое значение при сборке мебели. От него зависит конечный результат в виде готового изделия. Разновидностей стяжек довольно много, потому в каждом случае требуется соответствующий подход к сборке. Выбранный вид крепежа не должен мешать эксплуатации мебели и портить ее внешний вид. Для обеспечения этих условий, необходимо правильно подобрать мебельную стяжку и не нарушать технологию сборки.

Предметы корпусной мебели в основном предназначены для хранения различных вещей. Поэтому при их сборке необходимо обеспечить прочность соединений. Лучше всего для этого подходит стяжка конфирмат. Этот крепеж позволяет соединить детали под нужным углом. А благодаря отверстиям под евровинты, просверленным с помощью специального сверла для мебельной стяжки конфирмат, обеспечивает качественную сборку корпусной мебели. К основному недостатку конфирматов можно отнести неэстетичный вид шляпок, которые хоть и остаются заподлицо, но всё же бывают очень заметны.

Эксцентриковая стяжка еще один вид крепежа, применяемый при сборке корпусной мебели. Ее используют там, где необходимо скрыть крепеж, например, на фасаде мебели. Главным достоинством эксцентрикового крепежа является скрытая установка.

Его высокая несущая способность обусловлена конструкцией. Корпусная мебель является сборной конструкцией, состоящей из нескольких предметов меблировки, соединяемых между собой. Это обуславливает необходимость применения межсекционной стяжки, которая предназначена для стягивания рядом стоящих предметов мебели.

Основное предназначение мягкой мебели — комфортный отдых. Потому она должна быть удобной, практичной и служить достаточно долго. Крепеж мягкой мебели с каретной стяжкой должен отличаться надежностью и иметь эстетичный вид. В идеале он должен быть невидим. Всем этим требованиям отвечает болт мебельный с вечной спутницей гайкой. С таким металлическим крепежом мебель выдержит механические нагрузки, оказываемые на нее в процессе эксплуатации. К тому же полукруглая головка болта, которая немного выступает над поверхностью деталей, будет совершенно незаметна под обивкой, особенно, если на ней присутствует каретная стяжка.

Встроенная мебель предназначена для хранения вещей и предметов разного назначения. Очень часто такие конструкции состоят из одних полок, установленных в нишах или вдоль стен. Потому лучшими крепежами для них могут служить конфирматы и мебельные уголки. Если в конструкции встроенной мебели не предусмотрена установка фасадов, целесообразно использовать в качестве крепежа эксцентрики и минификсы. Эти крепежные элементы устанавливают без сквозного сверления, что позволяет сохранять эстетичный внешний вид конструкции.

Сегодня особенно популярна мебель, у которой отдельные детали сделаны из стеклянных полотен. Они достаточно хрупкие, потому крепеж для мебели из стекла должен иметь большой запас прочности и естественно изготовлен из других материалов. По этой причине для ее стяжки лучше использовать специальные виды металлических крепежей (зажимы, держатели) в комплекте с резиновыми прокладками. Для их установки применяют не только сверление, но и крепление на клей.

Какие мебельные крепежи существуют и область их применения

Современная мебельная фурнитура предлагает большой ассортимент мебельного крепежа, каждый из которых имеет свою область применения в зависимости от вида соединения и используемых материалов. В этой статье мы подробно разберем основные мебельные крепежи, которые применяются для изготовления мебели в профессиональных мастерских и домашними умельцами.

Этот тип крепления в современной мебельной промышленности редко используется как самостоятельный. Его в основном применяют только для придания жесткости совместно с эксцентриковыми стяжками.

Главная его функция в большинстве случаев построения мебели – препятствование смещению панелей относительно друг друга и придание дополнительной жесткости креплению.

Используется обычно совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.

Мастера и столярные мастерские, работающие с деревом, используют мебельный шкант как основной крепежный элемент. В таком случае детали мебели соединяют на шканты, которые приклеивают к деталям с помощью клея ПВА. В таком случае совместно с ПВА использование каких-либо иных стяжек уже не имеет смысла.

Винтовая стяжка

Винтовая стяжка состоит из винта и бочонка. Такой комплект используется для крепления торца одной панели к пласти другой. Например, для крепления полки к боковой панели или спинки кровати к царгам.

Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.

Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.

Для установки этого вида крепежа необходимы навыки. Новички могут столкнуться с такой проблемой, как неточное совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так-то просто.

Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения.

Стяжка коническая

Коническая стяжка часто используется для крепления толстых панелей из ДСП (25 мм, 38 мм) и сборки рамочных фасадов на стяжках.

Один из его плюсов- отсутствие видимых шляпок с лицевой стороны панелей. В отличии от винта в винтовой стяжке, шток используемый в конической стяжке вкручивается в панель. У самой стяжки – 2 отверстия. Одно – для штока, которое вкручивается в пласт панели. Второе для винта конической стяжки.Недостатком этого вида крепежа является небольшой ход стягивания. При больших нагрузках со временем могут расшататься отверстия под винт штока. Тогда стяжка просто перестанет работать!

Мебельный уголок

Довольно простой вид крепежа. Прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.

Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.

Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия – в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром 7 мм и длиной 50 или 70 мм.

Эта стяжка имеет 2 существенных недостатка:

Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом. В кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.

Во-вторых , мебель собранную на евровинтах, нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

Стяжка эксцентриковая

Один из самых популярных на сегодняшний день видов крепежа. Вся качественная мебель собирается именно на эксцентриковой стяжке (минификс). Принцип действия у нее таков: в пласть детали, к которой торцом будет крепиться другая панель, вкручивается шток эксцентрика, в который в свою очередь через торец другой полки вкручивается сам эксцентрик, а затем эксцентрик поворотом затягивает шток в себя.

Эксцентриковая стяжка всегда используется вместе с деревянным шкантом, который был описан ранее. Шкант обеспечивает дополнительную жесткость узла, препятствует смещению закрепленных панелей относительно друг друга.

Мебель, собранную на этой стяжке, можно разбирать и собирать неограниченное количество раз! Существуют разные диаметры самого эксцентрика 25, 15, 12 мм. Более распространенным является эксцентрик диаметром 15 мм.

Так как сам эксцентрик виден на боковой панели, для него предусмотрены заглушки под цвет панели. Из недостатков является ослабление стяжки в случае самопроизвольного поворота эксцентрика.

Чтобы избежать этого некоторые производители фурнитуры предусмотрели зазубрины, направленные в противоположную сторону от его вращения при монтаже, что усиливает сцепление.

Разновидности эксцентриковых стяжек

Как показывает практика, мебель собирается и разбирается с большим трудом, если все крепежи в ней – металлическая стяжки, описанные выше. Допустим, чтобы снять одну полку, надо, практически, разобрать пол-шкафа.Для горизонтальных деталей (полок) удобней использовать эксцентрики, которые позволяют помещать горизонтальные детали в уже собранный мебельный короб. Принцип действия у них такой же как и у ранее описанной эксцентриковой стяжки. Единственное отличие в том, что эксцентрик, находящийся в полке, насаживается на вкрученный в пласть боковины шток сверху и не надо для этого разбирать пол-шкафа. В некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели.

Многократный демонтаж и монтаж мебели на подобный крепеж не приводит к износу соединений.

Шток стяжки конической D10, 35 мм, TF02/Z01

Количество товара на складе — Неограниченное количество

Единицы измерения: шт

Технические характеристики

Длина, мм — 35.00
Ширина, мм — 0.00
Высота, мм — 0.00
Вес, кг — 0.01
D устан.отв, мм — 10.00
Цвет — оцинкованный
Склад. программа — стандарт
Материал — металл

Не забудьте купить

Вся текстовая информация и графические изображения, находящиеся на сайте wewatt.ru (далее Сайт), являются собственностью ООО «Комплект Дизайн».

Перепечатка, воспроизведение в любой форме, распространение, в том числе в переводе, любых материалов с Сайта возможны только с письменного разрешения ООО «Комплект Дизайн».

При использовании документов и связанных с ними графических изображений, расположенных на Сайте необходимо соблюдать следующие требования:

указывать, что авторские права принадлежат ООО «Комплект Дизайн»;
при перепечатке материалов ссылаться на Сайт, как на источник публикации, и указать иные источники информации, упомянутые в материале. Если материалы размещаются в Интернете, то необходимо сделать ссылку на Сайт;
документы и связанные с ними графические изображения, расположенные на Сайте, могут быть использованы только в информационных, некоммерческих или личных целях;
никакие документы и связанные с ними графические изображения, расположенные на Сайте, не должны изменяться никаким способом;
никакие графические изображения, расположенные на Сайте, не должны использоваться отдельно от сопровождающего их текста.

Общество с ограниченной ответственностью «Комплект Дизайн»
(ООО «Комплект Дизайн»)

ИНН 7731542643
КПП 772401001
ОГРН 1067746552367
Р/сч 40702810738060052451 в Московском банке Сбербанка России ПАО
Кор.сч. 30101810400000000225
БИК 044525225
ОКВЭД: 51.54.1
ОКПО 95497428

Юридический адрес: 115404, Москва ул. 6-я Радиальная, д.17,стр.1
Фактический адрес: 115404, Москва ул. 6-я Радиальная, д.17,стр.1

Стяжка коническая D10 для плит от 25 мм

С этим товаром покупают

Цена за: шт
Артикул: BO06
Наличие:
Северо-Енисейская (Красноярск)

Доставка по всей России и СНГ

Перед заказом мерного товара (метры, килограммы и т.п.) проконсультируйтесь с нашими специалистами. Отпуск мерного товара возможен с погрешностью 2-3 см. и/или 3-5 гр. Перед оплатой товара дождитесь звонка оператора, остатки могут отличаться.
Также ознакомьтесь со списком товаров, запрещенных к пересылке

Комментарии

Доставка по Красноярску и России

Доставка по Красноярску:
— При заказе от 5 000 р. доставка бесплатно в будний день с 10 до 18 (кроме крупногабаритных/тяжелых заказов) для физических лиц;
— При заказах менее 5 000 р. доставка оплачивается отдельно, 200—700 р. в зависимости от района города;
— Доставка осуществляется в течении 2-х рабочих дней с момента подтверждения заказа.

Доставка по России:
— Почта России;
— EMS и другие компании экспресс доставки;
— транспортные компании;
— доставка осуществляется только из КрасноЯрска (из КрасноДара доставка не осуществляется, возможно только приобретение товара в самом магазине).

Стяжка коническая D14 (для ДСП 18 мм) /Код PRM0221

Штук в упаковке:

Торговые марки каталога

Основные страницы

Дополнительная информация

Контактная информация

Рабочие часы: Пн-Пт: 10:00-23:00, Сб-Вс: 10:00-23:00

Телефоны: +7(499) 35-05-109

Адрес: 125635, г. Москва, Юрловский проезд, д.20, стр.3

Море Фурнитуры – магазин комплектующих для мебели © 2014 – 2019
ООО “ВУДУ-ПИПЛ”.

Данный информационный ресурс не является публичной офертой. Наличие и стоимость товаров уточняйте по телефону. Производители оставляют за собой право изменять технические характеристики и внешний вид товаров без предварительного уведомления.

Эксцентриковая стяжка для мебели – Что такое эксцентриковая стяжка ? как установить эксцентриковую стяжку ? Мебель и декор

Установка минификсов (стяжек) во время изготовления мебели из ОСП и фанеры

Минификс или как его ещё называют — эксцентриковая стяжка, довольно распространенный вид крепежа для сборки мебели из ЛДСП.

Наиболее чаще минификс применяю для изготовления мебели, которая часто подвергается циклу «разборка-сборка». Например для мебели которую часто перевозят с одного места на другое. Или для временной мебели, например столы, которые после кратковременного применения легко разбираются и убираются на хранение до последующей сборки, когда они понадобятся вновь. Так же минификс используют в тех случаях, когда по дизайн-проекту на мебели или её части с лицевой стороны не должно быть видимого крепежа. Т.е. по факту минификс это полускрытый мебельный крепеж. В установленном минификсе просматривается только эксцентрик, который размещается, как правило, с внутренней стороны крепления.

Минификс — это мебельный крепеж быстрого монтажа. Т.е. сборка мебели из деталей с уже установленными минификсами не занимает много времени. А для её осуществления достаточно простой плоской отвертки.
Минификс — надежная фурнитура, она может выдержать очень много циклов «сборка-разборка» без потери качества и прочности соединения.
Нет видимости крепления с лицевой стороны. Эксцентрик минификса можно установить в малозаметной части узла крепления.

Большая стоимость, чем у классического конфирмата. И в мебели, где много участков крепления деталей, большое количество минификсов может влиять на конечную стоимость всего изделия.
Более сложная технология установки этого вида крепежа. Если при установке конфирмата необходимо сделать два крепежных отверстия, при установке минификса, таких отверстий уже понадобится их три. Конфирмат — крепеж, состоящий из одного элемента. Минификс состоит из трех частей.

Как установить минификс.

Минификс стяжка – трехэлементная, состоит из металлического эксцентрика, пластиковой муфты и стержня (шток эксцентрика).

Для установки минификса понадобится: фреза диаметром 15-16 мм., сверла 7 и 10 мм.

В своей режущей части фреза под минификс в точности напоминает фрезу под петли.

Порядок работ по установке минификса.

Это детали, на примере которых, буду показывать процесс установки минификса.

1. Схема установки минификса.

Практически все разнообразие видов минификсов описаны ниже.

2. Начинаем с того, что в плоскости детали той, которая крепится, сверлом 10 мм. высверливаем несквозное отверстие под пластиковую муфту.

Разметку производим, как обычно. 8 мм — середина толщины плиты ЛДСП.

Отверстие под муфту минификса.

Каплю клея (ПВА или В3), чтобы муфта установилась прочнее. Хотя эта операция не обязательна. Сам диаметр муфты равен, примерно 10,5 — 10,6 мм. Т.е. она устанавливается в детали итак достаточно прочно.

Муфта вбивается в отверстие заподлицо с поверхностью детали. В неё будет закручиваться шток минификса.

3. Высверливаем несквозное отверстие под эксцентрик.

Для данного вида минификса размер под эксцентрик от торца примыкания до его центра составляет 34 мм. Для точности последующей сборки остальные размеры на торце и плоскости примыкания должны совпадать согласно предварительного проекта.

Следует отметить, что расстояние в 34 мм. является не универсальным для всех минификсов. Есть минификсы, у которых это расстояние равно 28 или 30 мм. Узнать установочный размер эксцентрика совсем не сложно, можно посмотреть схему или просто померить сам шток линейкой (об этом, в этой статье, см. ниже).

Глубина отверстия под эксцентрик = 14 мм. Толщина самого эксцентрика (для минификса на 16 мм.) = 13,5 мм. Т.е. эксцентрик должен садится в отверстие заподлицо (чуть ниже плоскости на 0,5 мм)

4. Отверстие под шток минификса.

Последнее, что надо сделать это в торце сопрягаемой детали просверлить отверстие под шток минификса так, чтобы оно вышло в отверстие эксцентрика.

Отверстие сверлится сверлом диаметром 7 мм.

Установка минификсов (стяжек) во время изготовления мебели из ОСП и фанеры

Оно на 0,5 мм шире чем диаметр штока.

На эксцентрик устанавливается декоративная пластиковая заглушка. Есть также тонкие самоклеющиеся заглушки, наподобие тех, что вешают на шляпки конфирматов, только чуть большего диаметра.

Сборка-разборка узла соединения на минификсе происходит с помощью обычной плоской отвертки.

Простые минификсы. Мне удалось насобирать несколько видов простых минификсов. см. фото.

Минификсы слева, 2 шт. — под плиту 18 мм. (это видно по размеру эксцентрика). Так же минификсы слева устанавливаются без муфты, они напрямую вкручиваются в деталь. Для этого высверливают отверстие, как под полкодержатель.

Минификсы справа, 3 шт. — под плиту 16 мм. Все три устанавливаются через муфту. Хотя два средних тоже можно установить напрямую. Один из минификсов укороченный — на размер до эксцентрика 25 мм. (применялся в основном для крышек столов в офисной мебели).

У простых минификсов, часто попадаются такие, размер до эксцентрика у которых составляет 30 мм. Вообще, этот размер зависит не от стандарта, а от «выдумки» производителя минификсов.

Существуют еще минификсы угловые (на шарнире) и стяжные (двухсторонние).

Минификс угловой и схема его установки. Здесь размер «Х» это размер по поверхности детали, а не по оси штока. При разном угле соединения этот размер будет меняться, в то время, как размер штока не изменен.

Минификс стяжной, схема установки. Ещё его называют, как стяжка эксцентриковая.

Различные вариации минификсов.

Как узнать размер под эксцентрик минификса.

Сделать это очень просто. Головка минификса = 3 мм. толщиной. И 3 мм. надо шейки штока, чтобы эксцентрик захватил головку. Значит из длинны штока надо вычесть 6 мм. — это и будет размер под эксцентрик. Тоже и с угловым минификсом. Надо взять размер штока от центра шарнира и минус 6 мм.

Вопросы и обсуждение на форуме:

(все ссылки открываются на новой странице)

Мебельная стяжка для разных типов соединений, возможные варианты

Назначение

Такая замена обусловлена тремя причинами:

Повышением эстетичности мебели, благодаря применению стяжек крепление деталей становится невидимым;
Каждая разборка мебели, собранной с помощью шурупов, снижает надежность;
Иногда применение обычного крепежа попросту невозможно по конструкционным соображениям.

И наконец, применение мебельных стяжек позволяет обеспечить быструю и прочную сборку изделия.

Разновидности мебельной стяжки

Стяжка эксцентриковая

Штока, имеющего головку;
Специального фиксатора, называемого эксцентриком;
Заглушки, создающей декоративный эффект.

Межсекционная стяжка

Угловая стяжка

Уголка в виде металлической пластины, согнутой посередине под прямым углом;
Пары болтов;
Двух футорок.

Стяжка винтовая

Стяжка коническая

Стяжка для столешницы

Мебельный шкант

Как правильно подобрать стяжку

как установить, виды и рекомендации

Изготовление мебели предусматривает использование разнообразных видов креплений, от качества которых зависит надежность, долговечность и прочность изделий. В последнее время покупатели отдают предпочтение эксцентриковой стяжке для мебели, а производители всячески расхваливают, рекламируя свою продукцию. Она хорошо влияет на качество конструкции, скрывая места креплений и другие недостатки, не испортив при этом дизайн. Кроме того, использование эксцентриковой стяжки позволяет собирать и разбирать конструкцию много раз, а при этом ее соединения сохраняют свою прочность на долгое время.

Видовое разнообразие креплений

Составными элементами эксцентриковой стяжки являются стойки, футорки и эксцентрик. По фирме-производителю стяжки делят на следующие виды:

Минификс, которую используют для монтажа мебели, сделанной из ламинированной древесностружечной плиты. Если мебель необходимо часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше. Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится.
Фурнитура для крепления рондофикс. Что касается сборки, то рондофикс и предыдущий вариант похожи между собой по принципу монтажа.
Эксцентриковая стяжка для мебели рафикс. Установить стяжку рафикс намного проще, чем минификс. Монтаж ее удобный, да и выглядит все намного привлекательней.

Что нужно знать перед покупкой стяжки для мебели?

Чтобы правильно выбрать стяжку для мебели, необходимо точно знать, чем изделия отличаются друг от друга. Устанавливая эксцентриковые стяжки, необходимо знать, что детали имеют:

разный диаметр эксцентрика и высоту;
разную длину стойки;
два вида креплений;
различаются типом футорки.

Также нужно досконально изучить принцип работы соединителя. Необходимо, чтобы головка штока прошла через специальное отверстие, которое находится на основном элементе. Когда головка будет внутри, на нее нужно аккуратно установить эксцентрик, при повороте которого все детали будут постепенно сближаться, а затем соединяться.

Достоинства и недостатки такого рода крепления

Основные достоинства эксцентриковой стяжки следующие:

Экономный вариант стяжки, ведь его используют много раз.
Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
Готовая мебель становится жестче.
Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

Подобные конструкции не каждому по карману.
Долгий эксплуатационный период приводит к ослаблению креплений.

Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.

Монтаж стяжки

Как установить эксцентриковую стяжку для мебели? Это знает практически каждый, поскольку данный вид используется не так уж и редко. Чаще всего с помощью эксцентриковой стяжки крепят столешницы на столы, сделанные из древесноволокнистой плиты, столешницы комода и составляющие шкафа-купе.

Соединяя детали конструкции такого рода стяжкой, важно соблюдать размеры установки. Если она смонтирована правильно, то все элементы будут надежно и крепко держаться между собой на протяжении не одного десятка лет. Размеры установки все виды стяжек имеют одинаковые, отличаются только параметры штока. Особое внимание следует уделить установке штока: если деталь слишком сильно закрутить, то эксцентрик не будет поворачиваться. Если недокрутить, то конструкцию собрать не удастся.

Перед установкой эксцентриковой стяжки стоит запомнить, что все монтажные работы должны проводиться поэтапно.

Разметка под стяжку

Чтобы пазы, сделанные под крепление, были точными, необходимо аккуратно сделать разметку. С помощью обыкновенной линейки и карандаша сделайте это собственноручно. Все детали необходимо сложить ровно друг на друга и начертить отметки. Чтобы сделать разметку, используют специальный трафарет для эксцентриковой стяжки. Он позволяет более точно нанести отметки на полотно, не сделав ошибок.

Присадка под стяжку

Самый сложный и ответственный этап сборки мебели – это присадка под стяжку. Когда разметка нанесена, важно правильно и точно сделать отверстия. Чтобы выполнить присадку, понадобятся:

Это все, что понадобится для проведения слаженной работы по установке крепежных элементов для соединения мебельных деталей в одно целое и их надежного закрепления для безопасной эксплуатации.

Если электрофрезы нет, можно воспользоваться ручной фрезой, дрелью или шуруповертом. Сверло под эксцентриковую стяжку должно иметь такой же диаметр, как и шток. Для закрепления большинства штоков используют сверло диаметром пять миллиметров. Если шток будет уменьшенным, то лучше использовать шестимиллиметровое сверло. Установка эксцентрика предполагает использование фрезы с пятнадцатимиллиметровым сверлом.

Часто отверстия делают вручную с помощью кондуктора для сверления эксцентриковой стяжки. В этом случае придется использовать дрель и сверло по дереву.

Чтобы сделать разметку и отверстия с помощью готового кондуктора, необходимо установить его на рабочую поверхность. Затем нужно сделать отверстие, соответствующее диаметру детали. После чего в кондуктор ставят штифт для разметки и сверлят отверстие под шток.

Эксцентриковая стяжка – это распространенный и надежный вид крепежа. Если изучить приведенные выше ее особенности, достоинства и недостатки, можно избежать ошибок, которые появляются при ее выборе и в ходе работы. Покупая стяжку, следует понимать, что это один из самых важных и значимых элементов мебели, который помогает создать усилие между элементами конструкции. Благодаря этому мебель становится более прочной и устойчивой к нагрузкам.

как установить, виды и рекомендации

Видовое разнообразие креплений

Минификс, которую используют для монтажа мебели, сделанной из ламинированной древесностружечной плиты. Если мебель необходимо часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше. Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится.
Фурнитура для крепления рондофикс. Что касается сборки, то рондофикс и предыдущий вариант похожи между собой по принципу монтажа.
Эксцентриковая стяжка для мебели рафикс. Установить стяжку рафикс намного проще, чем минификс. Монтаж ее удобный, да и выглядит все намного привлекательней.

Что нужно знать перед покупкой стяжки для мебели?

разный диаметр эксцентрика и высоту;
разную длину стойки;
два вида креплений;
различаются типом футорки.

Достоинства и недостатки такого рода крепления

Основные достоинства эксцентриковой стяжки следующие:

Экономный вариант стяжки, ведь его используют много раз.
Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
Готовая мебель становится жестче.
Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

Подобные конструкции не каждому по карману.
Долгий эксплуатационный период приводит к ослаблению креплений.

Монтаж стяжки

Разметка под стяжку

Присадка под стяжку

Мебельная стяжка. Классификация и принцип работы.

Переходите сразу в нужные разделы:

Незаменимой составляющей корпусной мебели является соединительная фурнитура – стяжка. Мебельная стяжка, как правило, незаметная на изделии, является залогом долговечности и прочности корпусной мебели.

Исторический экскурс

Первые «соединения» применяемые для укрепления мебели были универсальными – применялись как при строительстве сооружений из бруса, как-то церковь или изба, и при изготовлении мебели.

Виртуозно владеющие пилой и стамеской плотники вручную изготавливали элементы мебельной стяжки, среди которых доминантными были замковые соединения, клинья, шипы, «шканы» (в современном варианте – шканты).

Процесс был достаточно трудоемким. Детали обеспечивали стяжку лишь при плотном соединении с помощью клея и абсолютно идеального прилегания к изделию. Эти соединения на сегодня применимы лишь в виде декоративного элемента при изготовлении мебели в стиле «ретро», в силу придания сходства с мебелью изготовленной мастерами-ремесленниками.

Со времен плотницкого мастерства в применении остался лишь шкант (8Х30), осовремененного вида.

Все остальные разработки ремесленников уступили место специализированной мебельной стяжке.

Так шкант получил рифление и точную фаску на конце с обеих сторон. Сборка мебели с использованием шканта позволяет быстро и верно позиционировать детали корпусной мебели при сборке.

При этом шкант – простая и дешевая деталь, именно небольшие затраты и выделяют шкант среди множества специальной фурнитуры.

Шкант воспринимает на себя поперечные нагрузки и препятствует смещению отдельных деталей корпусной мебели в процессе эксплуатации.

Но, работа со шкантом также имеет свои трудности и недостатки. Например, при изготовлении шканта из непросушенной древесины или при несоответствующем хранении (повышенная влажность помещения), шкант способен видоизменить цилиндрическую форму, что сделает невозможным формирование качественного соединения.

При большом размере изделия и, соответственно, увеличивающихся нагрузках на соединения, шканты не в силах противостоять выдергиванию и нуждаются в дополнительном усилении изделия – мебельной стяжке.

Виды мебельной стяжки

Основными видами стяжки, активно применяемыми производителями мебели, являются такие, как:

Перечисленные виды стяжек имеют различный принцип работы, а также преимущества и недостатки, характеризуемые изделие с положительной или отрицательной стороны.

Винтовая стяжка: принцип работы

Рассматриваемый вид стяжки содержит два элемента: винт и «бочонок» — корпус стяжки, выполненный в виде цилиндрической детали с поперечными резьбовыми отверстиями.

«Бочонок» выполняется из металла или полимерного материала (пластмассы) с гайкой внутри. «Бочонок» из полимерного материала имеет больший диаметр по сравнению с металлическим изделием.

К основным достоинствам винтовой стяжки можно отнести высокую прочность и большой ход стяжки, поскольку затягивание винта с применением значительных усилий обеспечивают крепкую сцепку при поперечных нагрузках.

При указанных достоинствах применения стяжки-бочонка, не стоит забывать о недостатках данного вида мебельной фурнитуры.

В первую очередь это осложненная сборка, так как отверстие в корпусе должно быть правильно и точно совмещено с винтом.

Вследствие этого взаимно расположенные оси отверстий под корпус стяжки и винт должны идеально пересекаться в пласти и торце.

Если установленный корпус просто повернут не той стороной, не составит особой сложности развернуть его в правильное положение при помощи предусмотренного для таких случаев шлица на торце.

Однако, если отверстие под «бочонок» глубже, чем требуется, корпус просто напросто «утонет» и вытащить его из углубления будет чрезвычайно трудно.

Еще одним недостатком стяжки считаются видимые на боковых поверхностях мебели головки винта, что портит внешний вид изделия.

Даже если головку винта прикрыть пластиковой заглушкой, то это будет привлекать внимание и общий вид будет испорчен, так как заглушка имеет выпуклый вид и не всегда соответствует по цветовой гамме с изделием.

Применение стяжки конической: принцип работы

В целях улучшения внешнего вида мебели была проведена модернизация стяжки «бочонок», что позволило скрыть винт, так как он был заменен штоком, впрессованным заподлицо в пласть элемента корпусной мебели.

Так, в основной детали необходимо просверлить два отверстия – в торце для штока и в пласти, перпендикулярно первому отверстию, для бочонка.

Шток с коническим углублением устанавливается в поперечное отверстие корпуса. Наконечник винта также имеет коническую форму и при заворачивании упирается в боковую поверхность штока стяжки, смещая его к торцу основной детали, что позволяет достичь оптимального для стяжки напряжения.

К недостаткам конической стяжки относят высокие требования к точности расположения отверстий в элементах корпусной мебели, небольшой ход стягивания, трудоемкость сборки.

Более того, при значительных нагрузках, возможно смять край отверстия муфты, что делает стяжку нерабочей в целом.

Мебельный уголок: принцип работы

Представляет собой согнутую под прямым углом полоску металла с отверстием и пазом на противоположных плечах.

Включает пять элементов: уголок, два винта с потайной головкой, две резьбовых футорки. Уголок крепится к деталям мебели при помощи футорок с внутренней резьбой.

Эта стяжка прочна и проста при установке, не требует точно расположенных присадочных отверстий. К основным недостаткам относят большое количество брака при изготовлении, неудобство в эксплуатации (невозможно расположить предметы непосредственно у стенки изделия) и видимость стяжки, что портит внешний вид.

Евровинт: принцип работы

Евровинт вошел в использование у отечественных мебельщиков в 1973 году. Тогда стяжка имела название «Сonfirmat» и была представлена в каталоге «Hettich».

В Европе данная стяжка называется «Einteilferbinder», что означает одноэлементная или одинарная стяжка.

Отечественные сборщики мебели почему-то присвоили ей название «еврошуруп» или «евростяжка», тогда как фактически это «стяжка шурупная» в силу схожести корпуса на затупленный шуруп.

Сегодня евровинт не только импортируется из-за рубежа ( «Hettich» – «Direkta 2», «Dresselhaus» – «Unita Stahl»), но и производятся на отечественных предприятиях.

Широкое распространение евровинт получил из-за того, что не подразумевает наличия точности при его посадке.

Необходимо лишь просверлить два отверстия: первое – в торце корпуса, второе – в пласти, присоединяемой к нему.

Наиболее распространенными принято считать евровинты с резьбой диаметром 7 мм и имеющих длину 50 – 70 мм.

Евровинт предназначен для стяжки малогабаритной мебели, при этом разные производители наделяют шурупные стяжки особыми конструктивными особенностями.

Применение шурупной стяжки не подразумевает зенкования отверстия. Малый диаметр шляпки шурупа позволяет утапливать элементы стяжки заподлицо с поверхностью соединяемой детали.

Также в шурупной стяжке распространенно применение корпуса с предусмотренным «зубом» под головкой шурупа, что обеспечивает заподлицо без необходимости проведения процедуры зенкования, при формировании фаски отверстия.

Качественная стяжка не должна иметь смещений шлица или шляпки относительно оси. Если смещение все-таки имеет место, ухудшается прочность и функциональность соединения деталей мебели из ДСП.

Для более прочного соединения деталей необходимо использовать стяжку с небольшим шагом витков и с лучшим резьбовым заострением. Первые витки резьбы – конические со специальными зазубринами, что характеризует работу стяжки в виде метчика или самонарезного винта.

Конические витки, а их в основном четыре, обеспечивают нарезку качественной резьбы для размещения оставшихся витков, не нарушая структуры плиты.

К недостаткам шурупной стяжки следует отнести видимость с торца головки винта. Его обычно, как и в стяжке-бочонке, закрывают полимерной заглушкой.

Мебель, собранную с применением данной стяжки нельзя собрать более трех раз, поскольку срывается резьба. Отказ от применения шканта при работе является причиной ухудшения внешнего вида мебели.

Надеясь на прочность металлических компонентов стяжки, не проводится закрепление элементов в найме, что «уводит» отдельные части мебели.

Стяжка эксцентриковая: принцип работы

Эксцентриковая стяжка занимает лидирующее положение среди указанных видов стяжки, потеснив даже шурупную стяжку. Наиболее качественная корпусная мебель собирается именно с использованием эксцентриковой стяжки.

Принцип работы стяжки достаточно незамысловат.

В пласть присоединяемого полотна заподлицо ввинчивается или впрессовывается металлическая, или полимерная футорка, в дальнейшем в нее вкручивается шток стяжки, головка которого имеет «Т»-образую форму.

При сборке мебели шток должен пройти через подготовленное отверстие в торце ключевой детали, что позволит его головке оказаться в центре поперечного отверстия, высверленного в пласти.

Далее в шток устанавливается эксцентрик, захватывающий внутренней поверхностью головку штока.

Проворачивая эксцентрик в отверстии, создается воздействие на головку штока необходимое для сближения соединяемых деталей и оптимального усилия в соединении.

Эксцентриковая стяжка включает в себя такие элементы, как: литой металлический эксцентрик, футорка, шток.

Распространенны конструкции эксцентриковой стяжки, характеризующиеся непосредственным вворачиванием штока в материал стягиваемой детали, без применения футорки.

Основным отличием эксцентриковых стяжек различных производителей и конструкций заключено в применении эксцентрика разных диаметров.

В основном используются эксцентрики, имеющие диаметры 12, 15 и 25 миллиметров. Эксцентрики, имеющие диаметр 25 мм в обязательном порядке накрываются заглушкой из полимерного материала.

Недостатки эксцентриковой стяжки:

1. Высокая вероятность послабления стяжки во время эксплуатации готового изделия. Разные производители решают эту проблему по-разному. Так это может быть вогнутая внутренняя поверхность эксцентрика, контактируемая со сферической рабочей поверхностью головки штока. Некоторые изготовители применяют конструкции в основе, которой многоступенчатая внутренняя поверхность эксцентрика примыкает к плоской рабочей поверхности головки стержня. При использовании многоступенчатого эксцентрика его внешняя поверхность снабжается косыми сглаженными зубцами, которые имеют наклон в противоположную сторону относительно направлении вращения эксцентрика при сборке для увеличения силы сцепления с материалом деталей, а также препятствует самопроизвольному повороту и послаблению соединения в процессе использования корпусной мебели. Насечки, нанесенные на внутренней поверхности эксцентрика, многократно усиливают его сцепление со штоком по сравнению с использованием эксцентрика с гладкой рабочей поверхностью.

2. Требует точно измеренного взаимного расположения всех отверстий. Отсутствие точного оборудования для присадки препятствует все более широкому распространению применения эксцентриковой стяжки. Так, сверление параллельных отверстий «на коленке» приводит к поломке эксцентрика даже при небольшом усилии во время сборки. Указанные недостатки хоть и отрицательно влияют на рост применения эксцентриковой стяжки, но не препятствуют внедрению все более простых в использовании разновидностей стяжки. Например, при использовании наиболее распространенных эксцентриков, имеющих диаметр 15 мм, они могут иметь разную длину, чтобы расположиться точно в центре полотна отверстия для стержня.

Разновидности эксцентриковых стяжек:

усиленный эксцентрик
усиленный эксцентрик с дополнительной футоркой

Одним из способов который позволяет отойти от осложненного совмещения осей отверстий в торце и пласти изделия, можно считать использование эксцентриков непосредственно в корпусе.

Эксцентрик устанавливается в подготовленное, с помощью сверления, отверстие в пласти около торца полотна, образуя проем для выхода части корпуса эксцентрика с отверстием для штока.

Данный метод позволяет использовать более короткий стержень для стяжки, что позволяет разместить ось эксцентрика более близко к торцу ключевой детали.

Благодаря особенности конструкции усиленного эксцентрика стяжку можно затянуть, располагая отвертку под углом к деталям корпусной мебели. Наружный корпус стяжки с применением усиленного эксцентрика может быть выполнен из пластмассы различного цвета или металла, что конечно придаст более привлекательный вид мебели.

Стяжка широко применяется, как полкодержатель. В отличие от полок, установленных на общепринятых полкодержателях, полка с применением стяжки на основе усиленного эксцентрика позволяет создать силовой элемент конструкции для увеличения прочности готового изделия, что является основной характеристикой при выборе корпусной мебели и мебели для офисов.

Эксцентрик обязательно помещается в материал корпуса, а не в полотно полки, что позволяет многократно переставлять полки без ослабления соединения и износа отверстия с эксцентриком.

Эксцентрик усиленного типа, имеющий дополнительную футорку, применяется для особо нагруженных или подверженных высоким нагрузкам изделий.

В случае с тяжелыми полками применятся эксцентрик усиленного типа в удлиненном корпусе, имеющий дополнительную футорку, под которую предусмотрено дополнительное отверстие. Применяемая футорка позволяет стабилизировать полку, препятствуя ее смещению относительно боковины.

В статье рассмотрены наиболее распространенные виды стяжек для соединения деталей корпусной мебели. Приведенные достоинства и недостатки определенных стяжек позволят остановить свой выбор на наиболее приемлемом варианте стяжки, и избежать распространенных ошибок.

С полным ассортиментом стяжек применяемых для корпусной мебели в данной компании можно ознакомиться в электронном каталоге или в самом офисе компании.

Выбирая стяжку, Вы должны понимать, что это не просто значимый соединительный элемент корпусной мебели, а устройство, позволяющее создать необходимое усилие между деталями для увеличения устойчивости мебели к внешним нагрузкам, создания необходимой прочности для долговременного ее использования.

07.11.2012, 26884 просмотра.

Эксцентриковая стяжка инструкция. | Установка минификса

Эксцентриковая стяжка — один из самых распространенных видов крепежной фурнитуры для деталей мебели с ДСП. Состоит с эксцентрика, стойки и футорки (своеобразная гайка).

Различаются по:

· Диаметру и высоте эксцентрика;
· Длине стойки;
· Типу крепления стойки — может быть винт или саморез;
· Типу футорки.

К примеру, мне встречалась гайка (футорка) очень интересной конструкции. В нее был вставлен такой себе шарик, который во время вкручивания винта раздвигал своеобразные лепестки, которые врезались в ДСП детали, образовав довольно таки красивый рисунок.

Отверстия под эксцентрик выбирается специальной фрезой или сверлом Форстнера но за отсутствия того или иного преспособления вполне возможно выполнить и обычным перьевым сверлом по древесине (как правило 15 миллиметровое сверло в диаметре идеально подходит). А образовавшиеся отверстия от направляющего шипа сверла с противоположной стороны детали с ДСП можно замаскировать обычными заглушками для саморезов.

Глухое отверстие под футорку (гайку) можно наметить тем же сверлом по дереву, а затем осторожно, на больших оборотах дрели, понемногу, досверлить, (правда, необычным) необходимого диаметра и хорошо заточенным, сверлом по металлу. Необычным сверлом в том разумении, что предварительно я заострил сверло по металлу под большим углом, который составил практически 180 градусов.

Принцип работы эксцентриковой стяжки

В плоскость присоединяемой детали впрессовывают, в некоторых случаях вворачивают металлическую (пластиковую) футорку в которую вворачивают шток стяжки с «T» — образной головкой. При сборке данного изделия шток проходит сквозь торцевое отверстие в основной детали, после чего его головка оказывается в отверстии, просверленном в ее плоскости. В поперечное отверстие устанавливают эксцентрик, таким образом, чтобы его внутренняя эксцентричная поверхность захватывала головку штока. Далее эксцентрик проворачивается в отверстии, благодаря чему воздействует на головку штока, причем сначала сближает соединяемые детали и затем создает необходимое усилие в данном соединении.

По сути, эксцентриковая стяжка состоит из: литого металлического эксцентрика, футорки (гайки) и штока. Существуют также и иные конструкции стяжки такого рода, например, когда шток вворачивают непосредственно в материал присоединяемой детали, то есть без применения футорки (гайки). Но главное отличие эксцентриковых стяжек между собой это диаметр самого эксцентрика. К примеру, чем больше диаметр эксцентрика, тем больше ход стяжки соответственно и больше возможное усилие. Как правило, по крайней мере, самые распространенные эксцентрики диаметром — 12, 15 или 25 миллиметров. Эксцентрики больших диаметров, такие как 25,0 миллиметров и иногда 15,0 миллиметров закрываются специальными пластмассовыми заглушками.

Недостатки эксцентриковой стяжки

Возможное ослабление стяжки при активной эксплуатации изделия. У разных производителей решение этой проблемы – разное. Некоторые производители внутреннюю рабочую поверхность эксцентрика выполняют вогнутой, с которой контактирует сферическая рабочая поверхность головки штока. Другие же конструкции выполнены таким образом, что внутренняя рабочая поверхность эксцентрика – ступенчатая с которой контактирует плоская рабочая поверхность головки штока. Причем наружная поверхность такого эксцентрика снабжена косыми сглаженными зубцами, которые наклонены в противоположную сторону его вращению при сборке изделия, благодаря чему увеличивается сцепление с материалом изделия, что дополнительно препятствует его самовольному повороту, в результате чего может ослабиться соединение в процессе активной эксплуатации изделия. Также данная конструкция эксцентрика, то есть внутренние насечки, благодаря которым усиливается его сцепление со штоком сравнительно с гладкой его поверхностью примерно в 2 — 3 раза.

Для выполнения качественной, то есть надежной эксцентриковой стяжки необходимо предельно точное взаиморасположение всех сопрягаемых отверстий. Сверление таких отверстий так сказать «на коленке» неизбежно приведет к поломке изделия или эксцентрика при приложении усилий во время сборки.

Собственно говоря, отсутствие точного присадочного оборудования и ограничивает применение эксцентриковой стяжки в мебели отечественного производителя.

Столярные работы, Ремонтные работы, Монтажные работы

Обзор эксцентриковой стяжки VB-35 от компании Hettich: инструкция применения

Поговорим о такой эксцентриковой стяжке, как VB-35 от компании Hettich (имеются и ее реплики других производителей, отличающиеся ценой и качеством, но основные характеристики не сильно отличаются).

Итак, эта стяжка отлично подходит для установки полок. Ее выгодно отличает от конфирматов возможность установки и демонтажа полки без разбора корпуса, а так же отсутствие отверстий на наружных стойках, что иногда очень важно. Из минусов можно назвать более высокую стоимость (раза в 4 дороже), большую требовательность к точности присадки, а так же меньшую силу стягивания (по сравнению со стяжкой на конфирмат).

Сама стяжка состоит из двух составных частей: штока и эксцентрика в корпусе (металлическом или пластиковом). Цвета пластиковых кожухов могут отличаться (белые, коричневые, бежевые, черные).

Перейдем к самой присадке. Начнем с разметки стойки. Танцуем от переднего края стойки – отмечаем 75 мм. Сверлим глухое отверстие диаметром 5 мм. Глубина его должна быть 12 мм (для того, чтобы не протии насквозь, желательно пользоваться ограничителями сверления или сверлильным станком).

В это отверстие шток вворачивается простой отверткой до ограничителя.

Переходим к разметке полки для присадки, собственно, эксцентрика. Так же ориентируемся на передний край полки (они после установки должны совместиться, как передний край, так и задний). Откладываем те же 75 мм. Проводим перпендикуляр на котором отмечаем 9,5 мм. – центр сверления.

Для присадки стяжки нам потребуется сверло Форстнера диаметром 20 мм. На фото представлено профессиональное сверло Freud, которое имеет очень маленький центральный шип, который не продавливает ламинат с обратной стороны.

Для сверления желательно пользоваться сверлильным станком (или стойкой для дрели) с ограничителем глубины сверления. У меня станочек made in USSR, доработанный под мои нужды.

Использование станка с направляющей обладает такими преимуществами, как четкая повторяемость расстояния от края до центра стяжки и, что самое главное, глубины сверления (12,5 мм).

В каждой полке сверлится по четыре отверстия. В которые необходимо запрессовать эксцентрик. Можно сделать это либо руками, либо, помогая себе легкими ударами киянки.

После запрессовки стяжка приобретает вот такой внешний вид. Обратите внимание, что дно корпуса опирается на «остатки» материала – именно это делает важным глубину сверления. Недостаточная глубина не позволит полностью завести стяжку в материал, избыточная снизит прочность.

На следующем фото, полка полностью подготовленная для установки в короб.

Приступаем к монтажу. Короб может быть собранным. Полка просто заводится сверху на штоки. При этом стяжки оказываются снизу полки.

Штоки заводятся внутрь корпусов эксцентриков.

Обратите внимание, что при правильной присадке четко сопоставляются края полки и паза под заднюю стенку. Спереди все так же точно.

После чего по часовой стрелке эксцентрик затягивается, притягивая край полки к стенке короба.

Для полноты картины приведу так же присадочную схему.

Из нее, кстати, видна еще одна особенность стяжки – возможность затягивания ее сверху. Для этого по оси сверления делается еще одно отверстие диаметром 12 мм, через которое осуществляется доступ к телу эксцентрика. Для этого, крестообразная прорезь для отвертки имеется с обеих сторон. Данная особенность актуальна при установке таких стяжек в местах, доступ к которым снизу затруднен (например, нижние горизонты коробов).
