стяжка минификс

Минификсы, эксцентрики. Установка минификса.

Минификс или как его ещё называют — эксцентриковая стяжка, довольно распространенный вид крепежа для сборки мебели из ЛДСП.

Наиболее чаще минификс применяю для изготовления мебели, которая часто подвергается циклу «разборка-сборка». Например для мебели которую часто перевозят с одного места на другое. Или для временной мебели, например столы, которые после кратковременного применения легко разбираются и убираются на хранение до последующей сборки, когда они понадобятся вновь. Так же минификс используют в тех случаях, когда по дизайн-проекту на мебели или её части с лицевой стороны не должно быть видимого крепежа. Т.е. по факту минификс это полускрытый мебельный крепеж. В установленном минификсе просматривается только эксцентрик, который размещается, как правило, с внутренней стороны крепления.

  1. Минификс — это мебельный крепеж быстрого монтажа. Т.е. сборка мебели из деталей с уже установленными минификсами не занимает много времени. А для её осуществления достаточно простой плоской отвертки.
  2. Минификс — надежная фурнитура, она может выдержать очень много циклов «сборка-разборка» без потери качества и прочности соединения.
  3. Нет видимости крепления с лицевой стороны. Эксцентрик минификса можно установить в малозаметной части узла крепления.
  1. Большая стоимость, чем у классического конфирмата. И в мебели, где много участков крепления деталей, большое количество минификсов может влиять на конечную стоимость всего изделия.
  2. Более сложная технология установки этого вида крепежа. Если при установке конфирмата необходимо сделать два крепежных отверстия, при установке минификса, таких отверстий уже понадобится их три. Конфирмат — крепеж, состоящий из одного элемента. Минификс состоит из трех частей.

Как установить минификс.

Минификс стяжка – трехэлементная, состоит из металлического эксцентрика, пластиковой муфты и стержня (шток эксцентрика).

Для установки минификса понадобится: фреза диаметром 15-16 мм., сверла 7 и 10 мм.

В своей режущей части фреза под минификс в точности напоминает фрезу под петли.

Порядок работ по установке минификса.

Это детали, на примере которых, буду показывать процесс установки минификса.

1. Схема установки минификса.

Практически все разнообразие видов минификсов описаны ниже.

2. Начинаем с того, что в плоскости детали той, которая крепится, сверлом 10 мм. высверливаем несквозное отверстие под пластиковую муфту.

Разметку производим, как обычно. 8 мм — середина толщины плиты ЛДСП.

Отверстие под муфту минификса.

Каплю клея (ПВА или В3), чтобы муфта установилась прочнее. Хотя эта операция не обязательна. Сам диаметр муфты равен, примерно 10,5 — 10,6 мм. Т.е. она устанавливается в детали итак достаточно прочно.

Муфта вбивается в отверстие заподлицо с поверхностью детали. В неё будет закручиваться шток минификса.

3. Высверливаем несквозное отверстие под эксцентрик.

Для данного вида минификса размер под эксцентрик от торца примыкания до его центра составляет 34 мм. Для точности последующей сборки остальные размеры на торце и плоскости примыкания должны совпадать согласно предварительного проекта.

Следует отметить, что расстояние в 34 мм. является не универсальным для всех минификсов. Есть минификсы, у которых это расстояние равно 28 или 30 мм. Узнать установочный размер эксцентрика совсем не сложно, можно посмотреть схему или просто померить сам шток линейкой (об этом, в этой статье, см. ниже).

Глубина отверстия под эксцентрик = 14 мм. Толщина самого эксцентрика (для минификса на 16 мм.) = 13,5 мм. Т.е. эксцентрик должен садится в отверстие заподлицо (чуть ниже плоскости на 0,5 мм)

4. Отверстие под шток минификса.

Последнее, что надо сделать это в торце сопрягаемой детали просверлить отверстие под шток минификса так, чтобы оно вышло в отверстие эксцентрика.

Отверстие сверлится сверлом диаметром 7 мм. Оно на 0,5 мм шире чем диаметр штока.

На эксцентрик устанавливается декоративная пластиковая заглушка. Есть также тонкие самоклеющиеся заглушки, наподобие тех, что вешают на шляпки конфирматов, только чуть большего диаметра.

Сборка-разборка узла соединения на минификсе происходит с помощью обычной плоской отвертки.

Простые минификсы. Мне удалось насобирать несколько видов простых минификсов. см. фото.

Минификсы слева, 2 шт. — под плиту 18 мм. (это видно по размеру эксцентрика). Так же минификсы слева устанавливаются без муфты, они напрямую вкручиваются в деталь. Для этого высверливают отверстие, как под полкодержатель.

Минификсы справа, 3 шт. — под плиту 16 мм. Все три устанавливаются через муфту. Хотя два средних тоже можно установить напрямую. Один из минификсов укороченный — на размер до эксцентрика 25 мм. (применялся в основном для крышек столов в офисной мебели).

У простых минификсов, часто попадаются такие, размер до эксцентрика у которых составляет 30 мм. Вообще, этот размер зависит не от стандарта, а от «выдумки» производителя минификсов.

Существуют еще минификсы угловые (на шарнире) и стяжные (двухсторонние).

Минификс угловой и схема его установки. Здесь размер «Х» это размер по поверхности детали, а не по оси штока. При разном угле соединения этот размер будет меняться, в то время, как размер штока не изменен.

Минификс стяжной, схема установки. Ещё его называют, как стяжка эксцентриковая.

Различные вариации минификсов.

Как узнать размер под эксцентрик минификса.

Сделать это очень просто. Головка минификса = 3 мм. толщиной. И 3 мм. надо шейки штока, чтобы эксцентрик захватил головку. Значит из длинны штока надо вычесть 6 мм. — это и будет размер под эксцентрик. Тоже и с угловым минификсом. Надо взять размер штока от центра шарнира и минус 6 мм.

Мебельные стяжки: Минификсы и Рафиксы против Конфирматов

Переходите сразу в нужные разделы:

Частным клиентам

Мастера считают, что красота в мебельных соединениях лишняя, во всяком случае, это тема на третьем месте после прочности соединения и способа установки. Правда, никто из профессионалов не отрицает лучший вариант, когда мебельная стяжка невидима. Получить такой крепеж можно разными способами: по старинке неразборно-клеевым методом, или с помощью механических стяжек, ( эксцентриковые, угловые, стягиваемые) которые по своей сути работают, « врезаясь» в массив или ЛДСП.

Суть любой стяжки – собрать разрозненные части мебели, не используя клей, за минимум времени с набором « домашних» инструментов. Королева мебельных стяжек – это такая стяжка, которая, помимо прочего позволит собранную мебель не только разобрать, но и соединить повторно. Обычно покупатели про это думают так, — « Мы не собираемся с переездом, нам подобные опции излишни». Тем не менее ( удивительно, правда, как наши планы постоянно кто-то рихтует, мы ведь точно знали, что ничего такого не будет?) изо дня в день добротная мебель подвергается порче, либо при разборке, либо при транспортировке. В ответственный момент вы вспоминаете что, стол или шкаф на « одноразовом» крепеже, и вынуждены перемещать его в собранном состоянии, калеча при погрузке/разгрузке/доставке, ведь защитить целостный предмет мебели гораздо сложнее чем отдельную деталь. Совет простой, всегда думайте про запас, загляните к нам, посмотрите для чего в деталях делают присадку и комплектуют несъёмным крепежом и зачем вам нужно обзавестись правильными стяжками.

Минификс ( эксцентрик) полускрытый крепеж, обеспечивающий быстрый монтаж для массива и ЛДСП.

Идеально выдерживает неоднократные циклы сборка/разборка. Актуален для мебели, часто участвующей в переездах, для « событийной» мебели, которую используют кратковременно, а потом разбирают и бережно хранят до следующего раза, и т. п.

На фасаде мебели минификс невидим. Благодаря своим скрытым возможностям этот тип фурнитуры позволяет не нарушать целостность лицевого слоя. Вы обнаружите его только внутри изделия, если загляните в шкаф, под стол и т.д., а если эксцентриковая стяжка произведена Хефеле, то за мгновение она покорит вас ещё и своим изяществом, не говоря о других преимуществах. Впрочем, раз уж речь зашла о плюсах, не будем их скрывать:

1. У минификсов Хефеле реализован центрический шаровой принцип в затяжке ( болт всегда перемещается равноудаленно по кругу относительно вертикальной оси), что центрует корпус и позволяет обеспечить соединение без потери жёсткости, смещений в сторону деталей, и может использоваться под любым углом ( если используется соединение на ус).

2. На ход затягивания Хефеле выделил 5 мм! Любой профессионал порадуется такой опции, потому что знает, что каждый поворот корпуса менее чем на половину оборота, даст компенсацию допуска ( на размер сверления) от 1 до 0,5 мм, с сохранением зажимного усилия.

3. Теперь не нужно поворачивать корпус на 195 градусов, ( до упора), чтобы получить зажимное усилие, достаточно умеренного натяжения.

4. Все болты и корпусы минификс, дружат друг с другом, отсюда их взаимовыгодное комбинирование.

5. Даже если вы разобрали свою мебель несколько раз, ослабили и затянули корпус, минификсы Хефеле останутся самой надежной корпусной стяжкой из всех известных.

6. Могут стягивать детали толщиной от 12 мм.

Из минусов, можно отметить один — это щепетильность в подготовительной работе. Без присадочного оборудования, которое есть не у всех, в силу своей высокой стоимости ( в Эксперт- комплекте есть, так что может этот пункт вам и не важен)установка минификсов потребует временных и технических усилий. Для ручной установки готовьтесь с высокой точностью сделать разметки для всех трех отверстий, которые к тому же находятся в разных плоскостях, не каждый мастер способен отдать этому кропотливому делу столько стараний. Малейшая оплошность и вы не сможете отрегулировать соединение.

Поскольку стоимость минификсов, сегодня относится к значимой, то все мало-мальски считающие деньги покупатели резонно задаются вопросом, а настолько уж необходимы невидимые стяжки, или в мебельных изделиях есть места, где от изящности эксцентриков можно отказаться? Действительно в мебельных конструкциях масса « нерабочих» мест, ( под нерабочими мы понимаем места, спрятанные от глаза, не на виду) которые могут прекрасно обойтись конфирматной стяжкой. Мощная шурупная стяжка ( евровинт, конфирмат) заменит специфическую установку минификса, и обойдет его в конкурентной борьбе по цене, но не подготовительных деталях.

Обычно, ( сейчас расскажем про ошибки) подготовительной работы никакой и нет вовсе – поставили вместе детали, которые требуют стяжки, сделали в них отверстие сверлом и закрутили конфирмат. Правильная же установка требует присадку деталей по аналогии с минификсами: с точной и кропотливой разметкой, обязательными шкантами, а уж в конце и стягивание.

Количество выбираемых отверстий в этом случае говорит в пользу конфирматов, всё-таки два против трёх это сила, и главное на 30% меньше работы.

Напомним сразу ещё об одной ошибке: многие мебельщики, обычно неопытные, считают, что чем сильнее они затянули винт, и прижали детали вместе, тем надежнее будет конструкция. А это как раз наоборот, сила возникающая в соединении вызовет в ЛДСП постепенную деформацию, разрушение соединений, скручивание и материал « поплывет». Так что всё в меру, затягиваем узловую конструкцию аккуратно, не до хруста, и ориентируемся в работе на главный мебельный алгоритм- соединяемые детали обездвиживаются и притягиваются друг к другу нежно.

Немецкими инженерами Хефеле разработана еще одна мебельная стяжка – Рафикс, которая настолько эстетична в своем исполнении, что прекрасна в любом мебельном изделии без заглушек. В отличие от минификса, этот крепеж, как и конфирмат, обойдется всего двумя отверстиями. Но по своей сути, это эксцентрик ( со всеми его преимуществами), спрятанный в декоративный корпус из пластмассы и шток, поэтому целостность лицевого покрытия мебели обеспечено. Уникальностью стяжки является ее многофункциональность. Помимо того что она соединяет детали изделия, стяжка одновременно может выполнять функцию полкодержателя. Отныне никаких люфтов. Линейку Рафикс снабдили болтами и муфтами для любой программы монтажа.

В завершении, хотелось бы напомнить простые правила, которыми следует руководствоваться при выборе мебельной стяжки:

1. К любой предполагаемой нагрузке, прибавьте 15% запаса

2. Если невидимости фурнитуры избежать не удаётся, сделайте её главным достоинством.

3. Пользуйтесь заглушками, если похвастаться фурнитурой не хватает бюджета.

4. Всегда учитывайте последующую разборку мебели.

Шаг 40 — мебельная стяжка минификс

Переходим к созданию более сложной стяжки, основанной на принципе эксцентрика — минификс . Она более сложна в исполнении, требовательна к разметке, зато она является разъемной, то есть может разбираться неограниченное число раз (теоретически)))

Стяжка состоит из двух основных элементов: собственно, эксцентрика и штока, который иногда вворачивается в футорку (для простоты футорку опустим и возьмем шток-саморез).

Для работы нам понадобится разметочный инструмент, дрель фреза Форстнера на 15 мм и пара цилиндрических сверл на 5 и на 8 мм.

Карта присадки минификса:

Проводим разметку: на пласти первой заготовки отступаем расстояние до центра второй заготовка (16 мм — центр 8 мм). На пласти второй отступив 34 мм на этой же оси отмечаем центр для эксцентрика. На торце же этой заготовки — отмечаем середину.

На этой же оси с пласти той же заготовки 15мм фрезой Форстнера сверлим слепое отверстие. Глубину я рекомендую вам подбирать экспериментально на обрезках, чтобы эксцентрик утапливался вровень с поверхностью.

Перпендикулярно 15 мм-му отверстию 8-мм сверлом сверлим с торца еще одно сосное отверстие, чтобы сверло провалилось — см. фото.

Вставляем в отверстие эксентрик (он должен быть заподлицо с поверхностью детали) если выступает, то аккуратно вытащите его пассатижами и углубите отверстие.

Откладываем эту деталь и сверлим в пласти второй заготовки слепые 5 мм отверстия под шток минификса.

Заворачиваем шток в отверстие простой крестообразной отверткой.

Собираем стяжку (составляем обе детали, вставив шток в торцевое отверстие — стрелка на эксцентрике должна указывать на шток) и поворачиваем отверткой эксцентрик по часовой стрелке.

На выходе мы имеет прочное разъемное соединение.

Кстати, для прочности, минификсы целесообразно дополнять шкантами .

Как установить эксцентриковую стяжку (минификс)

Основным преимуществом эксцентриковой стяжки перед евровинтом является его абсолютная невидимость с внешней стороны изделия. Таким образом, можно добиться иллюзии монолитности изделия, что придаст больше эстетики Вашему интерьеру. Также при помощи «минификса» можно сократить количество деталей изделия: например, в выдвижном ящике, если крепить фасад напрямую к боковым стенкам, то становится ненужной передняя стенка ящика. Опять же получаем больший объем ящика, что, согласитесь, не лишнее. Или при изготовлении стола, если крышку закрепить на эксцентриковую стяжку к боковым стенкам, то царги (Царга — рама, соединяющая ножки стола или стула) уже не нужны.

Эксцентриковая стяжка состоит из стержня, муфты для закрепления (вворачивания) стержня в основную деталь корпуса изделия мебели, цилиндра (эксцентрика), который устанавливается в отверстие в детали, присоединяемой к основной, и заглушки, закрывающей торцевую поверхность эксцентрика.

Обратная сторона медали: во-первых, выше стоимость, по сравнению с евровинтом; во-вторых, сложность монтажа, а именно три отверстия в разных плоскостях, в то время как для установки конфирмата необходимо два в одной плоскости. Ну и, в-третьих, время, как известно, тоже деньги. Евровинт – крепеж, состоящий из одного элемента. Минификс – крепеж, состоящий минимум из двух элементов. Соответственно и время затраченное на установку тоже разное.

Для установки эксцентриковой стяжки потребуется следующий инструмент:

  • дрель;
  • сверла диаметром 7 и 5 мм;
  • сверло Форстнера диаметром 15 мм (на фото №2);
  • карандаш, линейка (угольник, рулетка), шило, отвертка.

Приобретая эксцентриковую стяжку Вы, как правило, получаете в комплекте инструкцию по монтажу.

Для соблюдения максимальной точности в присадке отверстий я использую шаблон для минификс собственного изобретения. Бесплатно скачать модель шаблона.

Прежде чем приступить к сверлению отверстия под эксцентрик, наносим метку для визуального ограничителя. Это необходимо для того, чтобы не сделать сквозного отверстия в детали.

Переходим к сверлению отверстий.

Во второй детали необходимо просверлить отверстие аналогично тому, которое мы сделали для полкодержателя. Отступая от края 8 мм, проводим линию, на ней размечаем точку сверления (центр выходного отверстия 7 мм на первой детали).


Сверление отверстия 5 мм.

Вкручиваем шток стяжки во вторую деталь, соединяем детали под углом 90 градусов, вставляем эксцентрик стрелкой к штоку и поворачиваем по часовой стрелке. Монтаж завершен.

Считаю нужным добавить, что эксцентриковую стяжку лучше использовать совместно со шкантом, так как шкант будет направлять детали, а эксцентрик стягивать.

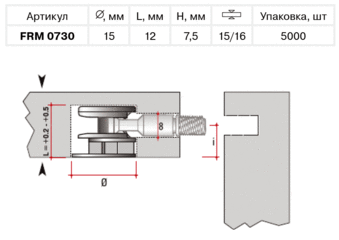

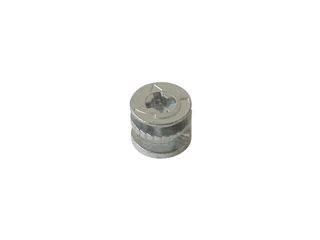

Стяжка эксцентриковая Минификс FIRMAX D15, H=12 мм, ДСП 15/16 мм, цинк

В избранном В избранное

Характеристики

О доставке

Доставка транспортом ТБМ-Маркет

Доставка осуществляется БЕСПЛАТНО по Москве и Московской области при заказе на сумму от 3 000 рублей. Период доставки: с понедельника по субботу c 09:00 до 16:00.

Важно! Обработка заказов для доставки на следующий день осуществляется до 13:30. Заказы, оформленные после 13:30 доставляются через день.

Условия доставки в дальние районы подмосковья уточняйте у менеджеров интернет-магазина.

Внимание! Доставка грузов осуществляется до подъезда заказчика. Разгрузка товара с машины осуществляется силами покупателя. При невозможности доставить заказ до подъезда, доставка будет выполнена до ближайшего возможного места разгрузки. Доставка на закрытые территории с платным въездом осуществляется только после оплаты пропуска заказчиком. В противном случае доставку будет осуществлена до ближайшего возможного места. Экспедитор за 30-60 минут перед выездом к покупателю делает контрольный звонок по телефону. Если покупателю невозможно дозвониться, доставка отменяется.

Товар отгружается только Клиенту, указанному в счете, либо по нотариально заверенной доверенности.

Внимание! По субботам доставляются только оплаченные заказы!

Доставка заказов осуществляется с понедельника по субботу c 09:00 до 16:00.

Внимание! По субботам доставляются только оплаченные заказы!

  • Стоимость доставки в пределах МКАД и по г. Мытищи 500 рублей
  • Стоимость доставки от МКАД до 1-го бетонного кольца при сумме заказа до 3000 — 990 рублей
  • Стоимость доставки от 1-го бетонного кольца до границ МО при сумме заказа до 3000 — 2000 рублей
  • Обработка заказов для доставки на следующий день осуществляется до 13:30. Заказы, оформленные после 13:30 доставляются через день.

Доставка транспортной компанией

Доставка возможна в любой город РФ , где есть терминал транспортной компании. Часть товара (откосы, подоконники, профиль и некоторые другие) требует дополнительной упаковки. С тарифами на упаковку, страхование груза и доставку в ваш город вы можете ознакомиться на сайте выбранной транспортной компании.

До транспортной компании заказ доставляется бесплатно .

Подробности уточняйте у менеджеров интернет-магазина.

Забрать скомплектованный и оплаченный заказ необходимо в течение 3 рабочих дней после подтверждения оплаты по адресам:

Небольшой обзор минификса и его установки

Сегодня мы с вами поговорим об интересном крепеже, для которого не нужно делать сквозных отверстий (так, как в случае с конфирматом).

Минификс (его еще называют эксцентриковой стяжкой) – это крепежная система, предназначенная для соединения двух деталей между собой.

С его помощью, две детали могут стягиваться как под прямым углом, так и под другими углами (например, существуют эксцентриковые стяжки разных типов, позволяющие стягивать детали под разными углами, но так как они используются довольно редко, мы их рассматривать не будем).

Мы рассмотрим самый распространенный вид эксцентриковой стяжки – стяжки между собой двух перпендикулярно расположенных деталей.

Эксцентриковая стяжка состоит из трех элементов:

  1. Пластиковой муфты, в которую вкручивается шток эксцентрика
  2. Штока эксцентрика, который, по сути, является самим крепежным элементом
  3. Металлического эксцентрика, который фиксирует шток

Соединение с помощью минификсов, имеет как свои преимущества, так и недостатки.

К преимуществам можно отнести следующее:

  • Крепление с помощью эксцентриковой стяжки – невидимое (в отличие от крепления конфирматом, где всегда видна шляпка конфирмата, которую приходится закрывать пластиковой заглушкой).
  • Данное крепление предусматривает многократную сборку-разборку конструкции, без потери качества соединения, и с минимальными временными затратами (по этому, часто применяется при изготовлении серийной мебели).

К недостаткам данного вида крепления деталей, можно отнести:

  • Довольно высокую (по сравнению с конфирматами) стоимость крепления
  • Сложности с разметкой и засверловкой деталей под этот крепеж

Устанавливается минификс разными способами.

Самый простой – это ручная установка.

Для установки нужны:

  • Дрель
  • Сверла (7 и 5 мм. диаметром)
  • Сверло Форстнера, диаметром 15 мм.
  • Угольник
  • Линейка
  • Отвертка
  • Карандаш
  • Рулетка

В самом начале, нужно сделать визуальную метку (ограничитель) на сверла

Дальше, нужно сделать все необходимые отверстия (инструкция к эксцентриковым стяжкам, обычно, прилагается, так что, где и какие отверстия сверлить, в ней указано).

После всего, вкручиваем стяжки, и соединяем детали (кстати, детали можно соединять эксцентриковой стяжкой, совместно со шкантами, которые будут выполнять роль направляющих, да и прочность соединения увеличится).

Но, в подобной установке (какая показана выше), есть один минус.

Даже при незначительных погрешностях, соединение будет не идеальным, то есть, грани деталей будут смещены друг относительно друга. Это, кстати, очень существенный недостаток подобного вида соединения.

Но его довольно просто устранить, используя для разметки и сверления отверстий в деталях кондуктора (шаблона).

Как правило, подобные кондукторы изготавливаются кустарно, но даже в этом случае, качество самого соединения (или, если быть точней – точность) будет выше, да и времени на все это дело затратится в разы меньше.

Конечно, прочитав эту статью, вы задумаетесь о целесообразности использования довольно дорогого крепежа с такой непростой установкой (хотя, в некоторых случаях, без эксцентриковой стяжки просто не обойтись).

Лично я никогда такими стяжками не пользовался, а в случаях, когда видимую сторону детали нельзя сверлить под конфирматы, я использую обычные уголки.

Сверление отверстий под минификс

Минификс (эксцентриковая стяжка) предназначен для соединения деталей под прямым углом. Главной особенностью данного вида фурнитуры является то, что минификс позволяет соединять детали без сверления сквозного отверстия с плоской стороны детали. Например, вы решили сделать своими руками компьютерный стол. И, конечно же, вам надо, чтобы крышка стола снаружи выглядела эстетично и красиво. Чтобы не было сквозных отверстий в столешнице, и на ней не блестели «шляпки» от конфирматов. Вот одним из решений данного вопроса может стать установка минификсов в соединении верхней крышки стола с его каркасом.

Как говорилось ранее в наших статьях, мы не особо приветствуем использование минификсов в изготовлении мебели своими руками. Да что там своими руками! Как показывает практика, даже ушлые мебельщики не в восторге от данного вида фурнитуры. Всё дело в том, что «ручная» установка минификсов требует точности и мастерства от сборщика, а также отнимает больше времени, чем, например, установка альтернативного вида фурнитуры, такого как мебельная угловая стяжка.

В наших чертежах мебели минификсы практически отсутствуют. Однако бывают ситуации, когда использование эксцентриковой стяжки является наиболее оптимальным и удачным решением. Поэтому, мы решили, что вам необходимо иметь представление о том, как правильно размечать и сверлить отверстия под минификсы, чтобы впоследствии вам не было «мучительно больно» за неправильно выполненные действия.

Шаг 1 – Размечаем отверстие под соединительный болт минификса

Наносим разметку для сверления отверстий под соединительный болт минификса с плоской стороны детали. О правильном нанесении разметки читайте в здесь.

Вначале мы выполняем вышеописанным способом разметку под соединительный болт минификса (разметка для отверстий под минификс будет указана в чертежах к изделиям). Затем нужно сделать несквозное отверстие в детали на глубину не менее 12мм сверлом диаметром 5мм.

Шаг 3 – Размечаем отверстие под корпус минификса

Теперь делаем еще одну разметку с плоской стороны детали, но уже на следующей детали, которая будет стыковаться с той деталью, для которой мы уже сделали разметку и просверлили отверстие. Эта разметка потребуется для сверления отверстия под корпус (барабан) минификса.

Когда разметка под корпус минификса готова, приступаем к сверлению отверстия. Для этого нам понадобится дрель и сверло Форстнера диаметром 15мм. Чтобы сверло не скользило по детали во время сверления, нужно хорошо разметить шилом место сверления. Отверстие делаем на глубину 10мм не менее и не более. Сделаете меньше, и корпус минификса будет выступать над поверхностью детали. В таком случае нужно досверлить отверстие. Если сделаете отверстие большей глубины, то корпус минификса слишком сильно войдет вглубь детали, и качественно зафиксировать его будет тяжело. Но если такое случилось, то можно насыпать на дно отверстия немного стружки, и тем самым поднять корпус минификса до необходимого уровня.

Теперь, на той же детали, где мы делали отверстие под корпус минификса и сверлили его при помощи сверла Форстнера, делаем разметку для сверления отверстия с торца детали. Как сделать точную разметку с торца детали, написано в этой статье.

На той же детали, на которой мы делали отверстие под корпус минификса, нам нужно сделать еще одно отверстие с торца детали. Оно должно быть направлено на центр уже просверленного отверстия под корпус минификса (разметка под эти отверстия указана в чертежах к изделиям). Берем дрель со сверлом диметром 7мм и сверлим отверстие с торца детали, пока сверло не войдет в уже просверленное отверстие для корпуса минификса.

Установка мебельного эксцентрика своими руками

Эксцентриковая стяжка (растексы, минификсы, эксцентриковый зажим – кто как называет) – это один из наиболее распространённых видов мебельного крепежа.

Минификсы хороши тем, что детали, стянутые с их помощью, можно многократно разбирать и собирать обратно, без потери жесткости, что не получилось бы при использовании конфирматов, где с каждой сборкой/разборкой крепление будет терять жесткость.

Минус у мебельного минификса только один – это кропотливая работа по его установке. Если не иметь дорогостоящего присадочного оборудования, для установки своими руками нужно очень тщательно разметить и точно просверлить три разных отверстия в трех разных плоскостях, что обычно занимает очень много сил и времени.

Данная работа не терпит оплошностей в разметке. Ведь отрегулировать соединение вы в итоге не сможете.

Так же его стоимость нельзя назвать совсем дешевой. Цена минификса обычно дороже конфирмата в 3-4 раза.

Поэтому ее стоит применять в самых необходимых случаях.

Где применяется

Эксцентриковый зажим используют в местах крепления деталей (Т- или Г-образных), соединение которых необходимо скрыть от посторонних глаз. Например, ими крепят:

  • Столешницы компьютерных и других столов из ДСП
  • Столешницы комодов
  • Дно и крыши шкафов купе и другие детали, где нет возможности сверлить отверстия на лицевой части детали.

Установленный шток минификса эксцентрикового зажима полностью скрыт в теле ДСП, а видимым остается только эксцентрик, который устанавливают с внутренней стороны изделия.

Виды эксцентриковой стяжки

В зависимости от производителя, есть несколько модификаций минификса, в комплект которой входит:

  • Шток (растекс)
  • Эксцентрик (минификс)
  • Пластиковая или металлическая втулка (в зависимости от производителя)
  • Заглушка минификса (необязательно)

Так же существуют угловые (на шарнире) и двухсторонние стяжки. Но для их использования нужно быть полным извращенцем, а так же хорошенько подумать, куда их можно применить. В наше время их практически перестали использовать из-за ненадобности.

Популярным сегодня остается эксцентриковый зажим, шток которого идет уже с резьбой под ДСП, без пластиковой втулки. То есть состоит только из двух частей: штока и эксцентрика.

Но, на всякий случай, в данной статье мы разберем монтаж двух видов этого крепежа — как с втулкой, так и без нее.

Инструкция по установке эксцентриковой стяжки (без втулки)

  • Шуруповерт
  • Фреза «Форстнера» 15 мм
  • Сверло 7 мм (для тела штока)
  • Сверло 5 мм или конфирматное (для вкручивания штока)
  • Линейка, шило, карандаш

Стандартная толщина тела штока стяжки 6 мм, а длинна – 44 мм. Диаметр эксцентрика составляет 15 мм, а его глубина –12,5 мм. Фото эксцентрика и штока:

Как уже упоминалось выше, для установки минификса в соединяемых деталях нужно сделать три отверстия разного диаметра.

Итак, давайте приступим к сборке.

Для качественной сборки, чтобы ексцентрик захватил головку штока, она должна выглядывать на 6 мм:

Под вкручивание штока в ДСП делается отверстие сверлом 5 мм (или конфирматным), если это боковина, его центр должен располагаться на расстоянии 8 мм от края, глубиной 10-11 мм (шток должен вкручиваться плотно и до самого конца, по отметку, это видно на фото).

В другой детали делается разметка под два отверстия.

Первое — на расстоянии центра на 34 мм от края, под отверстие фрезой «Форстнера» диаметром 15 мм. Его глубина должна быть равной толщине эксцентрика (около 12 мм), чтобы эксцентрик вошел в деталь «заподлицо».

Второе отверстие делается в торце детали, строго по центру, сверлом 7 мм (на 1мм больше тела штока).

Далее, в отверстие 5 мм вкручивается шток эксцентрика, на него насаживается вторая деталь, и конструкция зажимается минификсом.

Установка стяжки с пластмассовой втулкой

Принцип сборки минификса со втулкой точно такой же, как и при установке металлического минификса, с единственным отличием – нужно другое отверстие под шток.

Делается оно сверлом 10 мм, далее с помощью клея ПВА в отверстие крепится пластиковая втулка, а все остальные этапы повторяются.

Эксцентриковая стяжка

Содержание

Эксцентриковая стяжка (минификс,эксцентрик)— один из самых расспространенных видов мебельной крепежной фурнитуры.

Отличается высокой прочностью и долговечностью соединения деталей мебели.

Назначение

Служит для неразъемного соединения мебельных деталей. В пласть присоединяемой детали «заподлицо» с ней вворачивается или впрессовывается металлическая или пластмассовая втулка, в которую вворачивается шток стяжки с «Т»— образной головкой. При сборке изделия шток проходит через отверстие в торце основной детали, и его головка оказывается в середине поперечного отверстия, просверленного в ее пласти. В него устанавливается эксцентрик, своей внутренней эксцентричной поверхностью захватывающий головку штока. При дальнейшем повороте эксцентрик, проворачиваясь в своем отверстии и воздействуя на головку штока, сначала сближает соединяемые детали, а затем создает необходимое усилие в соединении.

Дополнительная информация

Эксцентриковая стяжка требует исключительно точного взаимного расположения всех сопрягаемых отверстий. Сверление этих отверстий с нарушением установленных допусков приводит к поломке эксцентрика при приложении усилий при сборке.

Методика использования

Существует множество разновидностей эксцентриковых стяжек, предназначенных для решения различных задач. Например, при одном и том же, наиболее распространенном диаметре 15 мм — эксцентрик может иметь различную высоту, чтобы независимо от толщины детали отверстие для стержня можно было расположить точно посередине ее толщины. А это позволяет обеспечить меньшее количество типоразмеров деталей при присадке.

Один из способов уйти от сложного совмещения осей отверстий в пласти и торце — использование эксцентриков в корпусе. Эксцентрик устанавливается в отверстие, просверленное в пласти около торца детали, так что в торце детали образуется проем, куда выходит часть корпуса эксцентрика с отверстием под шток. В этом случае стержень стяжки — более короткий, и ось эксцентрика располагается ближе к торцу основной детали, но благодаря особенностям конструкции стяжку можно затягивать, располагая отвертку под углом к пласти. Наружные корпуса таких стяжек изготавливаются из пластмассы различных цветов, или из металла (более дорогой и красивый вариант).

Эта стяжка нашла свое применение и как полкодержатель. Но, в отличие от вкладных полок, устанавливаемых на обычных полкодержателях, полки с использованием подобных эксцентриковых стяжек всегда являются силовым элементом конструкции, что увеличивает прочность и жесткость всего изделия, а это особенно важно для тяжело нагружаемой офисной мебели. Эксцентрик помещается в материале корпуса, — более прочном, чем плита, из которого изготовлена мебель. Поэтому многократная перестановка полок не приводит к износу отверстия под эксцентрик и ослаблению соединения.

Для особо нагруженных, тяжелых полок существует усиленный эксцентрик в удлиненном корпусе с дополнительной футоркой, для которой предусмотрено отдельное отверстие. Такая стяжка еще лучше удерживается в ДСП, причем, втулка стабилизирует полку, не давая ей смещаться относительно боковины.

Стяжка эксцентриковая Минификс FIRMAX D15, H=12 мм, ДСП 15/16 мм, цинк

В избранном В избранное

Характеристики

О доставке

Доставка транспортом ТБМ-Маркет

Доставка осуществляется БЕСПЛАТНО по Москве и Московской области при заказе на сумму от 3 000 рублей. Период доставки: с понедельника по субботу c 09:00 до 16:00.

Важно! Обработка заказов для доставки на следующий день осуществляется до 13:30. Заказы, оформленные после 13:30 доставляются через день.

Условия доставки в дальние районы подмосковья уточняйте у менеджеров интернет-магазина.

Внимание! Доставка грузов осуществляется до подъезда заказчика. Разгрузка товара с машины осуществляется силами покупателя. При невозможности доставить заказ до подъезда, доставка будет выполнена до ближайшего возможного места разгрузки. Доставка на закрытые территории с платным въездом осуществляется только после оплаты пропуска заказчиком. В противном случае доставку будет осуществлена до ближайшего возможного места. Экспедитор за 30-60 минут перед выездом к покупателю делает контрольный звонок по телефону. Если покупателю невозможно дозвониться, доставка отменяется.

Товар отгружается только Клиенту, указанному в счете, либо по нотариально заверенной доверенности.

Внимание! По субботам доставляются только оплаченные заказы!

Доставка заказов осуществляется с понедельника по субботу c 09:00 до 16:00.

Внимание! По субботам доставляются только оплаченные заказы!

  • Стоимость доставки в пределах МКАД и по г. Мытищи 500 рублей
  • Стоимость доставки от МКАД до 1-го бетонного кольца при сумме заказа до 3000 — 990 рублей
  • Стоимость доставки от 1-го бетонного кольца до границ МО при сумме заказа до 3000 — 2000 рублей
  • Обработка заказов для доставки на следующий день осуществляется до 13:30. Заказы, оформленные после 13:30 доставляются через день.

Доставка транспортной компанией

Доставка возможна в любой город РФ , где есть терминал транспортной компании. Часть товара (откосы, подоконники, профиль и некоторые другие) требует дополнительной упаковки. С тарифами на упаковку, страхование груза и доставку в ваш город вы можете ознакомиться на сайте выбранной транспортной компании.

До транспортной компании заказ доставляется бесплатно .

Подробности уточняйте у менеджеров интернет-магазина.

Забрать скомплектованный и оплаченный заказ необходимо в течение 3 рабочих дней после подтверждения оплаты по адресам:

Понравилась статья? Поделиться с друзьями:
Строителство и ремонт

Добавить комментарий

%d такие блоггеры, как:
