Теплый пол после стяжки

Содержание

теплый пол маты стяжка

Теплый пол без стяжки под ламинат: кабель и маты

Ламинат – напольное покрытие на основе дерева, которое само по себе является не очень холодным. Но зимой и оно сильно остывает, принося дискомфорт жильцам квартиры. Поэтому утепление пола под ламинат – достаточно популярное решение.

Существует мнение, что делать обогреваемый пол с данным покрытием нельзя. Это не так. Из-за низкой теплопроводности, теплоизолирующей подложки и самого состава покрытия добиться высокой температуры на нем труднее, чем, например, на кафеле. Но если теплый пол смонтирован правильно, то он не повредит ламинат и сможет обогреть его до комфортной температуры.

Электрические теплые полы без стяжки под ламинат

С ламинатом применяются различные виды теплых полов, в том числе и электрические. Если вы не хотите тратить на их монтаж много времени, приобретайте разновидности для укладки без стяжки – в плиточный клей. Такие нагревательные системы легко смонтировать, и к работе они готовы быстро – после полного высыхания клея (точные сроки смотрите у производителей клеевого раствора, обычно клей высыхает примерно за 14 дней).


Теплый пол Energy Universal и Energy Light

Компания Energy предлагает две таких разновидности:

Energy Universal – универсальный греющий кабель, который крепится на монтажной ленте и заливается либо плиточным клеем, либо стяжкой. Сниженная мощность кабеля (10 Вт/п.м) позволяет использовать его с покрытиями с плохой теплопроводностью, к которым как раз относится ламинат. При этом покрытие не перегреется, а тепло будет распределяться равномерно. Мощность модели – 100 Вт/кв.м.

Energy Universal – двужильный кабель, который удобно подключать, поскольку второй его конец не нужно возвращать к электросети.

Energy Light – одножильный греющий мат, который также можно использовать с ламинированными полами. Мат удобен тем, что кабель уже закреплен на сетке, а сама сетка крепится на основании с помощью клеящей ленты. Поэтому при его монтаже вы опускаете сразу несколько этапов: расчет шага укладки, крепление монтажной ленты к полу и фиксация кабеля в ней.

Что нужно знать перед монтажом теплых полов под ламинат

1. Удельная мощность теплого пола – не более 100 Вт/кв.м
При слишком высоких температурах ламинат, как и любое деревянное покрытие, может рассыхаться, деформироваться, из-за чего он начнет «ходить» и будет выглядеть неприглядно. Чтобы этого не произошло, выбирайте не слишком мощные системы обогрева.

2. Максимальная температура нагрева +26 °С
По этой же причине, а также из-за вредных испарений формальдегида, которые могут выделяться при сильном (от +30°С) нагреве некоторых видов ламината , его нельзя нагревать выше +26°С. Используйте с теплым полом только покрытия класса E1 и E0 (класс указывает на содержание формальдегида в составе) и обязательно устанавливайте на терморегуляторе отметку не более +26°С.


Монтаж нагревательного кабеля и мата под ламинат

3. Смотрите на маркировку покрытия
На упаковке покрытия должна быть отметка о том, что его можно использовать с теплыми полами, а также о максимальной температуре прогрева. Проверяйте и состав изделия – оно должно быть как можно более натуральным.

4. Только для обогрева пола
Поскольку системы обогрева, используемые под данный напольный материал, имеют невысокую мощность, они не смогут полноценно обогреть помещение. Они применяются только для создания тепла под ногами.

5. Оптимальная толщина слоя плиточного клея (стяжки) – 10-20 мм
Если толщина будет выше, то покрытие просто не сможет прогреться. Если ниже – может перегреться кабель.

6. Толщина самого покрытия – не более 25 мм
Согласно инструкциям производителей, при большей толщине кабель может перегреться и выйти из строя. К счастью, толщина ламината редко превышает 10-12 мм.

7. Используйте терморегулятор
Это устройство поможет вам контролировать температуру нагрева покрытия, отключит теплый пол при ее превышении и не позволит кабелю выйти из строя.

На нашем сайте вы можете купить теплые полы под ламинат для укладки без стяжки. Гарантия на теплый пол Energy – 20 лет.

Теплый пол Deviflex DTIP-18

Одна из разновидностей тёплых полов, которые работают от электричества, является тёплый пол под стяжку на основе греющего кабеля Deviflex DTIP-18 с удельной мощностью тепловыделения 18 Вт/м п. Для того, чтобы сказанное было понятно, поговорим немного о разновидностях тёплых полов и дадим каждому виду небольшую характеристику.

Теплый пол под стяжку толщиной 3 — 7 см

При обустройстве тёплого пола во внутреннем помещении одним из нескольких вариантов выбора тёплого пола является нагревательный кабель с мощностью 17. 20 Вт/м п, а конструкция пола выглядит так:

Устройство тёплого пола во внутреннем помещении

  1. ж.б. основание
  2. теплоизоляция (фольга)
  3. греющий кабель 17. 20 Вт/м п с шагом укладки от 8 до 15 см
  4. цементная стяжка толщиной от 3 до 7 см
  5. плитка, ламинат, паркетная доска, паркет

Устройство тёплого пола в холодном помещении

  1. ж.б. основание
  2. теплоизоляция (жесткий пенопласт от 2-х см и толще)
  3. цементная стяжка толщиной от 2-х см и толще
  4. греющий кабель 17. 20 Вт/м п с шагом укладки от 8 до 15 см, оптимально 10 см
  5. цементная стяжка толщиной от 3 до 7 см
  6. плитка

При такой конструкции пола мощности греющего кабеля будет достаточно для прогрева толстого слоя бетона, который лежит сверху, при этом распределение тепла по полу будет происходить равномерно, без чередования теплой и холодной зон.

Теплый пол под стяжку толщиной не более 2-х см

При такой тонкой стяжке тоже можно использовать более дешёвый греющий кабель, типа Deviflex DTIP-10, а не дорогой мат, но его мощность тепловыделения уже меньше и составляет 10 Вт/м п. длины кабеля. При такой небольшой мощности расстояние между соседними нитками греющего кабеля также уменьшается (5. 10 см). Теплоизоляцию при такой тонкой стяжке укладывать не рекомендуется, т.к. не будет достаточной прочности конструкции пола.

Устройство тёплого пола под тонкую стяжку

  1. ж.б. основание
  2. греющий кабель с шагом укладки от 5 до 10 см
  3. цементная стяжка толщиной около 2 см
  4. плитка, ламинат, паркетная доска, паркет.

Теплый пол без стяжки в плиточный клей

Для устройства тёплого пола без заливки стяжки используются тонкие греющие маты, например, Devimat DSVF-150. Эти маты раскладываются на бетонное основание, к которому будет клеиться плитка, и далее сверху наносится плиточный клей или тонкий слой наливного пола. Теплоизоляция под тонкие греющие маты не укладывается из соображений прочности пола.

Устройство тёплого пола без стяжки

  1. ж.б. основание
  2. греющий мат с фиксированным шагом крепления кабеля 5. 8 см
  3. плиточный клей или тонкий слой наливного пола
  4. плитка

При использовании в качестве финишного покрытия ламината, паркета или паркетной доски, сверху над матом рекомендуется залить слой бетона или наливного пола толщиной около 2. 3 см.

Теплый пол на листах — “сухой монтаж”

При устройстве покрытия из натуральных компонентов, таких как ламинат, паркет, паркетная доска, не всегда есть нужность в заливке стяжки или выравнивающего наливного пола. В этом случае греющий кабель раскладывается в монтажные листы Devicell Dry , после чего устанавливается финишное покрытие. Это так называемый “сухой монтаж”.

При устройстве тёплого пола на монтажных листах применяются греющие кабели DTIP-10 с тепловыделением 10 Ватт/м.п. и с расчетной мощностью тёплого пола не более 100 Вт/м 2 .

Теплый пол на основе двужильного греющего кабеля Deviflex DTIP-18

Как мы уже говорили выше, 18-ти ваттные греющие кабели для тёплого пола Deviflex DTIP-18 укладываются под стяжку толщиной 3. 7 см. В качестве финишного покрытия может быть как плитка, так и ламинат, паркет и паркетная доска. При тепловом расчете учитывается вид покрытия, и для ламината и паркета она закладывается чуть меньше, а именно:

  • тёплый пол под паркет — 70-90 Вт/м 2 ;
  • тёплый пол под ламинат — 110 Вт/м 2 ;
  • тёплый пол под плитку 110 — 200 Вт/м 2 .

Двужильная конструкция греющего кабеля Deviflex DTIP-18 обеспечивает удобство при монтаже, т.к. к терморегулятору подводится только один монтажный провод, а противоположный конец кабеля остается в полу с концевой муфтой.

Кроме того, двужильная конструкция кабеля лучше защищает от электромагнитных излучений, и такой тёплый пол является самым безвредным тёплым полом по сравнению с одножильными греющими кабелями.

В качестве греющего кабеля 18-ти ваттники используется не только в системах тёплых полов, но и при обогреве различных трубопроводов с целью защиты их от замерзания и поддержания заданной температуры жидкости, а также в антиобледенительных системах обогрева открытых площадей, пандусов и ступеней для растапливания на них снега и льда.

Теплый пол – кабель или маты? Что лучше?

Теплые полы производятся в виде матов и отдельного кабеля, который монтируется в стяжку. На первый взгляд, маты проще укладывать, и заливка цементной смеси для них не нужна. Тогда зачем нужен кабель? И что, в конце концов, лучше? Давайте разберемся.

Кабель в стяжку – для чего он?

Теплый пол в стяжку – это отдельный кабель, который укладывается на черновой пол, а сверху заливается цементно-песчаной смесью (бетонной стяжкой). Сверху на нее кладут напольное покрытие.


Кабель в стяжку

Такую систему можно включать примерно через месяц после укладки, а уровень пола при ее монтаже несколько поднимается – примерно на 3-5 см. Однако у нее есть и свои преимущества:

1. Эффективна в холодных помещениях
Кабель в стяжку, как правило, имеет более высокую мощность, чем маты. Поэтому он сильнее прогревает покрытие (в системе Energy Cable на 18 Вт/п.м температура поверхности может достигать +36°С). Он прекрасно обогреет пол в помещениях, где теплопотери высоки: балкон, лоджия, терраса, склад и проч.

2. Применяется во влажных помещениях
Влажные помещения также могут нуждаться в более интенсивном обогреве. В этом случае теплый пол поможет снизить влажность, избавиться от плесени и грибка.

3. Замена основного отопления
Мощные кабельные системы вполне могут заменить собой батареи центрального отопления – это особенно удобно в загородных домах, где отопление полностью автономно. В этом случае неплохо установить терморегулятор с двумя датчиками – температуры пола и воздуха. Такой прибор будет контролировать, чтобы температура в комнате не превысила комфортный уровень.

4. В системах антиобледенения
Греющий кабель также применяется для удаления наледи со ступеней, крылец, дорожек – для этого он также заливается бетоном. Нагревательные маты с такой задачей вряд ли справятся.

Таким образом, обогрев холодных помещений и основной обогрев комнаты – главные сферы применения кабеля в стяжку.

Когда использовать нагревательные маты?

Большинство из нас все же покупает теплый пол для обогрева небольшого участка в квартире, как правило, покрытого кафельной плиткой: ванная комната или санузел, кухня, прихожая, совмещенный с комнатой балкон.

Если речь не идет об основном отоплении, можно использовать нагревательные маты. Они представляют собой сетку, на которой располагается тот же греющий кабель – как правило, более тонкий и меньшей мощности.


Нагревательный мат

Основные особенности данных систем:

1. Не нужно укладывать теплоизоляцию и стяжку
Маты укладываются прямо на загрунтованную поверхность пола, а сверху заливаются тонким слоем плиточного клея. Клей быстро высыхает (примерно за 14 дней) и не создает дополнительную «ступеньку» на полу.

2. Не нужно рассчитывать шаг укладки
В случае с матами вам не нужно самостоятельно рассчитывать, на каком расстоянии располагаются витки кабеля и крепить его на монтажную ленту: кабель уже закреплен на сетке, осталось только рассчитать площадь пола и выбрать нужный комплект.

3. Только для комфортного подогрева поверхности
Как уже говорилось, маты не могут заменять собой радиаторы отопления. Поэтому при установке, например, в коттедже, вам придется придумывать дополнительные источники тепла: радиаторы, конвекторы и т.п.

Итак, если вам нужно просто прогреть поверхность пола под ногами, можно использовать маты. Они легко монтируются и не поднимают пол.

Компания Energy предлагает обе разновидности теплых полов: как кабели в стяжку Energy Cable и Energy Universal для укладки в стяжку, так и маты Energy Mat, Energy Light Plus и Light.

Нагревательный кабель Deviflex DTIP-10 под тонкую стяжку до 2-х см

Электрический тёплый пол выпускается в нескольких различных вариантах. Это и нагревательные маты; это и нагревательные кабели под толстую стяжку (толщина 3 . 7 см) мощностью 17 — 20 Вт на м.п.; а также это нагревательные кабели под тонкую стяжку (толщина до 2 см) мощностью 10 Вт на м.п..

Вообще, разобраться с этим кажущимся разнообразием нагревательных кабелей и матов не так уж и сложно, и поговорим коротко обо всех вариантах для понимания вопроса.

Итак. если Вы уже точно знаете, что тёплый пол Вам нужен, и Вы уже абсолютно уверены, что тёплый пол должен быть электрическим, но затрудняетесь с выбором нагревательного кабеля или мата, то посмотрите на будущий пирог пола, под который в Вашем конкретном случае будет устанавливаться тёплый пол. Ну а если Вы не знаете, какой у Вас будет пирог пола, то спросите у своих строителей, они должны знать это точно.

Обустройство тёплого пола под тонкую стяжку

Вариант 1. Теплый пол под тонкую стяжку. Под тонкой стяжкой понимается, что после раскладки и закрепления нагревательного кабеля тёплого пола будет залита цементная стяжка (наливной пол) толщиной не более 2-х см, и далее финишное покрытие — кафельная плитка, ламинат, линолеум, паркетная доска или паркет.

Именно как раз для этого варианта и выпускаются нагревательные кабели Deviflex DTIP-10 мощностью 10 Ватт на метр, т.е. с уменьшенным тепловыделением, и соответственно с более частым шагом раскладки за счёт увеличения длины. Это позволит избежать полосатого пола, т.е. неравномерного прогрева пола. Подробнее об этих кабелях мы расскажем чуть ниже.

Обустройство тёплого пола под толстую стяжку

Вариант 2. Теплый пол под толстую стяжку. Под толстой стяжкой понимается бетонная (цементная) стяжка, толщина которой (после монтажа и закрепления нагревательного кабеля тёплого пола) сверху над кабелем будет составлять от 2-х и более сантиметров до 7-ми сантиметров. Можно и более 7-ми сантиметров, но это уже будет система аккумуляции тепла, которая работает не совсем как обычный тёплый пол, а, например, только ночью при дешевом тарифе за электричество, накапливая за ночь тепло в таком толстом слое, и отдавая его днем при выключенном теплом полу.

При таком пироге пола (под стяжку 2. 7 см) укладывается нагревательный кабель Deviflex DTIP-18 мощностью 18 Ватт на м.п., заливается стяжка, и сверху над стяжкой монтируется любое финишное покрытие: плитка, ламинат, линолеум, паркетная доска, паркет.

Обустройство тёплого пола без стяжки — мокрый монтаж

Вариант 3. Теплый пол без стяжки. Этот вариант используется там, где стяжка не нужна, и будет приклеиваться плитка. Высота пола практически остается на том же расчетном уровне, и тёплый пол на мате (Devimat) как бы вмазывается в плиточный клей, либо тёплый пол заливается в несколько миллиметров наливным полом для того, чтобы мат был закрыт полностью и было удобнее клеить плитку.

При такой конструкции пола применяется тонкий нагревательный мат DSVF-150, а также DTIF-150 и DTIR-150.

Обустройство тёплого пола без стяжки — сухой монтаж

Вариант 4. Сухой монтаж без стяжки — это применение нагревательного 10 ваттного кабеля Deviflex DTIP-10 в монтажных листах с установкой поверх них ламината, либо этот же кабель устанавливается в пропилах между лагами под паркетом.

Кабель DTIP-10 для обустройства тёплого пола под тонкую стяжку

Одна из разновидностей тёплых полов, которые производит Devi — это нагревательные кабели Deviflex DTIP-10 уменьшенной мощности 10 Ватт на м.п., они устанавливаются под тонкую стяжку толщиной не более 2-х см или в монтажные пластины под ламинат.

Использование 10 ваттного нагревательного кабеля Deviflex DTIP-10 возможно во внутренних помещениях с невысокими потолками или где уже установлены двери, или увеличение высоты пола не оправдано экономическими соображениями. На всякий случай заметим, что в СНиП, где есть прямое указание на минимальную толщину стяжки — 3 см.

Кроме заливки бетоном, нагревательные кабели тёплого пола Deviflex DTIP-10 могут быть уложены в пластины Devicell Dry сухим способом (т.е. без заливки стяжки) с дальнейшим монтажом над этими пластинами ламината.

При целях обогрева, которые можно разделить на полный обогрев (при отсутствии любого другого обогрева, например, в загородком доме или на лоджии) и дополнительный обогрев (в квартирах в дополнение к центральному отоплению или к водяному отоплению) такой нагревательный кабель можно использовать в обоих случаях. Кроме тёплого пола кабель DTIP-10 можно закрепить на водопроводной или канализационной трубе для поддержания на ней положительной температуры в зимнее время.

DTIP-10 Deviflex под паркетом

DTIP-10 Deviflex на трубе

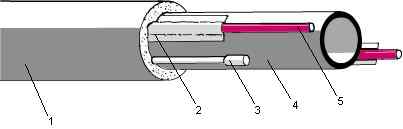

Конструкция нагревательного кабеля Deviflex DTIP-10

Нагревательный кабель Deviflex DTIP-10 двухжильный — один его конец соединен с “холодным проводом”, который подключается к терморегулятору, а на противоположном конце находится концевая заглушка (муфта), которая никуда не подключается.

Что значит двужильный? Слово “двужильный” говорит нам о том, что внутри кабеля заключено два проводника (ни считая заземляющей оплетки). Один из этих двух проводников является жилой нагревательной, она собственно и выделяет тепло при подаче на нее напряжения, а вторая жила — токоведущая, она подключена к рабочему нулю N, и по ней электрический ток возвращается обратно в регулятор, откуда всё по тому же рабочему нулю N стекает в землю на подстанции.

Т.е. при такой конструкции нагревательного кабеля “холодный конец” выходит только с одной стороны, а это при раскладке кабеля является большим удобством и преимуществом. При раскладке одножильного кабеля (например, мата Devimat DSVF-150) второй “холодный конец” из противоположного конца обогреваемого помещения надо подводить вокруг тёплого пола обратно к терморегулятору, а это на больших площадях не всегда удобно, т.к. длины холодного конца либо не хватает, либо неудобно обходить какие-либо препятствия и сложные геометрические участки.

Кроме нагревательной и токоведущей жил, в нагревательном кабеле имеется, как мы уже упоминали, экранирующая оплетка. Главное назначение экранирующей оплетки — обеспечить электробезопасность при повреждении нагревательного кабеля, находящегося под напряжением. Такие случаи на практике могут встречаться крайне редко, но теоретически все же возможны. Например, при сверлении пола для установки дверного упора при попадании бура от перфоратора точно на токоведущую часть кабеля, электрический ток уходит не через цепочку “токоведущая часть — бур — человек — земля” (т.е. человек получает удар электрическим током), а электрический ток уходит через цепочку “токоведущая часть — экранирующая оплетка — земля”, минуя участок “бур — человек”. При этом УЗО должно отключиться и снять питание с цепи. Экранирующая оплетка всегда подключается к защитному заземлению PE (желто-зеленый провод).

Оболочка нагревательного кабеля Deviflex DTIP-10

Оболочка нагревательного кабеля имеет двойную электроизоляцию и защитный экран между ними, который подключается к защитному проводнику PE. Оболочка выполнена из сшитого полиэтилена с возможностью ее прогрева до температуры 65°C в постоянном режиме.

Вопросы по статье

Евгений из Петрозаводска: Замысловато немного написано. А почему под стяжку до 2-х см надо ставить 10-й дтип, а не 18-й, так и не понял.

DTIP-10 мы можем разложить с шагом от 5 см и до10 см, а DTIP-18 требует увеличения шага от 8 см и до 18 см. При укладке DTIP-18 с частым шагом приходится уменьшать до минимума радиус изгиба на разворотах, что не есть гуд, а при раскладке его с обычным шагом (10. 15 см) за счёт малой толщины стяжки в точке над кабелем будет теплее, а в точке между кабелями прохладнее, т.к. тепло не будет успевать туда доходить, а будет отдаваться в воздух. Пол будет полосатый, как зебра: тёплая полоска, холодная полоска. При увеличении толщины стяжки полосатость пола пропадает. К тому же СПиП не рекомендует заливать цементную стяжку меньше 3-х см.

Евгений из Петрозаводска: Ну, а если, допустим, не цемент заливать, а саморовняющийся пол с перепадами по высоте от 1 см до 3 см?

Технология укладки теплого пола под плитку — 10 шагов к успеху

Какому варианту отдать предпочтение?

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого пола мы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные. Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т.к. стяжка будет толще).

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Технология укладки

В данной статье мы рассмотрим укладку теплого электрического пола под плитку с использованием греющего кабеля, а также специального мата. Подготовительные работы будут аналогичными, отличие будет только в основном процессе.

Подготавливаем поверхность

Для начала необходимо удалить старое напольное покрытие и очистить поверхность от мусора. Если никаких дефектов нет, можно обойтись без стяжки (черновой). В том случае, если пол имеет неровности, необходимо изначально выровнять их раствором, толщиной от 3 до 7 см.

Создание схемы

Перед расчетными работами необходимо составить схему подключения электрического теплого пола под плитку, на которой отметить шаг укладки проводов либо нагревательного мата.

Рекомендации по составлению схемы:

  • от стен необходимо отступить не менее 10 см;
  • в местах установки мебели без ножек, а также бытовой техники укладывать материал запрещается (теплоотдача будет затруднена, и весь теплый воздух будет возвращаться назад к проводнику, что вызовет его перегрев и выход из строя);
  • не обязательно укладывать материал прямолинейно, можно аккуратно подрезать сетку, чтобы согнуть дорожку в нужном направлении (такой вариант позволяет сократить расход электроэнергии, акцентируя подогрев только на необходимых участках).

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м 2 потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м 2 (можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т.к. под ними укладывать материал запрещено). В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м 2 и вы выбрали нагреватель мощностью 100 Вт/м 2 , тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Проверка старой электропроводки

Как Вы понимаете, для комнаты площадью 25-30 м 2 потребуется достаточно мощный электрический теплый пол под плитку, который окажет заметную нагрузку на электропроводку в доме. Вы должны осуществить расчет сечения кабеля по току и определить, подходит ли Ваша проводка для новой системы обогрева. Если окажется, что диаметр жил не соответствует, необходимо обязательно заменить электропроводку в доме на новую, более мощную. Также проверьте, чтобы автоматический выключатель и УЗО соответствовали новой нагрузке по току.

Теплоизоляция поверхности

Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность. Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием. Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем. Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.

Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.

По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.

Установка датчика температуры

Чтобы осуществлять контроль и управление системой, необходимо установить специальный термостат и датчик температуры. Термостат представляет собой регулятор (механический либо электронный) с помощью которого можно выставлять оптимальный температурный режим, а также время включения/отключения системы. Его монтируют в стене, рядом с розетками.

Что касается датчика температуры, его нужно устанавливать в самом полу. Для этого создается специальная штроба в стене от термостата, которая строго вертикально направляется к перекрытию. Дальше датчик помещается в гофрированную трубу и ведется к месту контроля температуры электрического теплого пола под плитку. Этим местом выступает середина между двумя витками кабеля, при этом никаких пересечений вблизи быть не должно. Гофра защищает датчик от повреждений, а также позволяет обеспечить доступ к нему в любое время (к примеру, когда он выйдет из строя). Тот конец гофры, который будет находиться в стяжке, для надежности рекомендуется залить герметиком, чтобы раствор не попал внутрь.

Контрольная проверка обогревателя

Перед тем, как осуществить укладку кабеля (либо мата), необходимо замерить его сопротивление. Данная величина не должна отличаться от паспортных данных больше чем на 10%. Для этого нужно использовать специальный прибор – мультиметр (показан на фото ниже), которым также определяют где фаза, если отсутствует цветовая маркировка проводов. Если сопротивление соответствует номинальному, то можно осуществлять монтаж электрического теплого пола под плитку.

Крепление кабеля (либо термомата)

Теперь, когда поверхность будет уже полностью подготовлена, необходимо закрепить нагревательный элемент. Если Вы используете кабель, осуществите крепление с помощью монтажной ленты, как это показано на фото:

В данном случае также рекомендуется использовать пластиковые хомуты, которые сделают процесс крепления электрического теплого пола под плитку более простым и быстрым.

Расстояние между витками должно быть одинаковым по всей площади, иначе электрический нагрев пола будет неравномерным. Нагревательные маты укладывать легче, т.к. расстояние между витками выдержано по всей длине. Все что нужно – расстелить материал согласно схеме и правильно подключить к термостату.

Когда укладка электрического теплого пола под плитку будет завершена, нужно обязательно проверить правильность подключения, измерив сопротивление мультиметром. Получившееся значение должно совпадать с тем, которое Вы замерили перед укладкой.

Заливка стяжки

Для того чтобы сделать бетонный раствор Вам необходимо подготовить следующее соотношение материалов:

  • 4 части песка;
  • 1 часть цемента;
  • 5 частей щебня;
  • 0,6 части воды;
  • 1% от массы цемента специального пластификатора (придает раствор эластичности).

Следует отметить, что количество воды должно быть небольшим, иначе могут возникнуть трещины в стяжке. Что касается керамзита и перлита, их категорически запрещается добавлять в раствор, т.к. данные материалы нарушают теплообмен и являются одной из причин перегрева проводника.

Толщина пирога стяжки должна быть от 3 до 5 см. Выходить за пределы данных значений не рекомендуется. После заливки необходимо подождать до полного застывания раствора. Несмотря на то, что стяжка застынет через пару дней, ее полное высыхание произойдет только через 4 недели (а может и больше). До этого времени включать электрический теплый пол запрещается.

Также обращаем Ваше внимание на то, что стяжка требуется только в том случае, если используется нагревательный кабель. Термомат может сразу же после укладки служить основанием под клей для плитки.

Укладка плитки

После того, как стяжка схватится (2-3 дня), можно не теряя времени переходить к отделке пола плиткой. Делать это рекомендуется только при наличии опыта, ведь нужно следить за тем, чтобы поверхность была строго горизонтальной. Плитка «садится» на специальный клей, после чего установка электрического теплого пола под плитку считается оконченной!

Вот и вся технология укладки своими руками. Рекомендуем Вам просмотреть видео, в котором Вы сможете увидеть некоторые нюансы мероприятия:

Технология укладки теплого пола под плитку — 10 шагов к успеху

Какому варианту отдать предпочтение?

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого пола мы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные. Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т.к. стяжка будет толще).

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Технология укладки

В данной статье мы рассмотрим укладку теплого электрического пола под плитку с использованием греющего кабеля, а также специального мата. Подготовительные работы будут аналогичными, отличие будет только в основном процессе.

Подготавливаем поверхность

Для начала необходимо удалить старое напольное покрытие и очистить поверхность от мусора. Если никаких дефектов нет, можно обойтись без стяжки (черновой). В том случае, если пол имеет неровности, необходимо изначально выровнять их раствором, толщиной от 3 до 7 см.

Создание схемы

Перед расчетными работами необходимо составить схему подключения электрического теплого пола под плитку, на которой отметить шаг укладки проводов либо нагревательного мата.

Рекомендации по составлению схемы:

  • от стен необходимо отступить не менее 10 см;
  • в местах установки мебели без ножек, а также бытовой техники укладывать материал запрещается (теплоотдача будет затруднена, и весь теплый воздух будет возвращаться назад к проводнику, что вызовет его перегрев и выход из строя);
  • не обязательно укладывать материал прямолинейно, можно аккуратно подрезать сетку, чтобы согнуть дорожку в нужном направлении (такой вариант позволяет сократить расход электроэнергии, акцентируя подогрев только на необходимых участках).

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м 2 потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м 2 (можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т.к. под ними укладывать материал запрещено). В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м 2 и вы выбрали нагреватель мощностью 100 Вт/м 2 , тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Проверка старой электропроводки

Как Вы понимаете, для комнаты площадью 25-30 м 2 потребуется достаточно мощный электрический теплый пол под плитку, который окажет заметную нагрузку на электропроводку в доме. Вы должны осуществить расчет сечения кабеля по току и определить, подходит ли Ваша проводка для новой системы обогрева. Если окажется, что диаметр жил не соответствует, необходимо обязательно заменить электропроводку в доме на новую, более мощную. Также проверьте, чтобы автоматический выключатель и УЗО соответствовали новой нагрузке по току.

Теплоизоляция поверхности

Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность. Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием. Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем. Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.

Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.

По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.

Установка датчика температуры

Чтобы осуществлять контроль и управление системой, необходимо установить специальный термостат и датчик температуры. Термостат представляет собой регулятор (механический либо электронный) с помощью которого можно выставлять оптимальный температурный режим, а также время включения/отключения системы. Его монтируют в стене, рядом с розетками.

Что касается датчика температуры, его нужно устанавливать в самом полу. Для этого создается специальная штроба в стене от термостата, которая строго вертикально направляется к перекрытию. Дальше датчик помещается в гофрированную трубу и ведется к месту контроля температуры электрического теплого пола под плитку. Этим местом выступает середина между двумя витками кабеля, при этом никаких пересечений вблизи быть не должно. Гофра защищает датчик от повреждений, а также позволяет обеспечить доступ к нему в любое время (к примеру, когда он выйдет из строя). Тот конец гофры, который будет находиться в стяжке, для надежности рекомендуется залить герметиком, чтобы раствор не попал внутрь.

Контрольная проверка обогревателя

Перед тем, как осуществить укладку кабеля (либо мата), необходимо замерить его сопротивление. Данная величина не должна отличаться от паспортных данных больше чем на 10%. Для этого нужно использовать специальный прибор – мультиметр (показан на фото ниже), которым также определяют где фаза, если отсутствует цветовая маркировка проводов. Если сопротивление соответствует номинальному, то можно осуществлять монтаж электрического теплого пола под плитку.

Крепление кабеля (либо термомата)

Теперь, когда поверхность будет уже полностью подготовлена, необходимо закрепить нагревательный элемент. Если Вы используете кабель, осуществите крепление с помощью монтажной ленты, как это показано на фото:

В данном случае также рекомендуется использовать пластиковые хомуты, которые сделают процесс крепления электрического теплого пола под плитку более простым и быстрым.

Расстояние между витками должно быть одинаковым по всей площади, иначе электрический нагрев пола будет неравномерным. Нагревательные маты укладывать легче, т.к. расстояние между витками выдержано по всей длине. Все что нужно – расстелить материал согласно схеме и правильно подключить к термостату.

Когда укладка электрического теплого пола под плитку будет завершена, нужно обязательно проверить правильность подключения, измерив сопротивление мультиметром. Получившееся значение должно совпадать с тем, которое Вы замерили перед укладкой.

Заливка стяжки

Для того чтобы сделать бетонный раствор Вам необходимо подготовить следующее соотношение материалов:

  • 4 части песка;
  • 1 часть цемента;
  • 5 частей щебня;
  • 0,6 части воды;
  • 1% от массы цемента специального пластификатора (придает раствор эластичности).

Следует отметить, что количество воды должно быть небольшим, иначе могут возникнуть трещины в стяжке. Что касается керамзита и перлита, их категорически запрещается добавлять в раствор, т.к. данные материалы нарушают теплообмен и являются одной из причин перегрева проводника.

Толщина пирога стяжки должна быть от 3 до 5 см. Выходить за пределы данных значений не рекомендуется. После заливки необходимо подождать до полного застывания раствора. Несмотря на то, что стяжка застынет через пару дней, ее полное высыхание произойдет только через 4 недели (а может и больше). До этого времени включать электрический теплый пол запрещается.

Также обращаем Ваше внимание на то, что стяжка требуется только в том случае, если используется нагревательный кабель. Термомат может сразу же после укладки служить основанием под клей для плитки.

Укладка плитки

После того, как стяжка схватится (2-3 дня), можно не теряя времени переходить к отделке пола плиткой. Делать это рекомендуется только при наличии опыта, ведь нужно следить за тем, чтобы поверхность была строго горизонтальной. Плитка «садится» на специальный клей, после чего установка электрического теплого пола под плитку считается оконченной!

Вот и вся технология укладки своими руками. Рекомендуем Вам просмотреть видео, в котором Вы сможете увидеть некоторые нюансы мероприятия:

Технология укладки теплого пола под плитку — 10 шагов к успеху

Какому варианту отдать предпочтение?

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого пола мы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные. Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т.к. стяжка будет толще).

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Технология укладки

В данной статье мы рассмотрим укладку теплого электрического пола под плитку с использованием греющего кабеля, а также специального мата. Подготовительные работы будут аналогичными, отличие будет только в основном процессе.

Подготавливаем поверхность

Для начала необходимо удалить старое напольное покрытие и очистить поверхность от мусора. Если никаких дефектов нет, можно обойтись без стяжки (черновой). В том случае, если пол имеет неровности, необходимо изначально выровнять их раствором, толщиной от 3 до 7 см.

Создание схемы

Перед расчетными работами необходимо составить схему подключения электрического теплого пола под плитку, на которой отметить шаг укладки проводов либо нагревательного мата.

Рекомендации по составлению схемы:

  • от стен необходимо отступить не менее 10 см;
  • в местах установки мебели без ножек, а также бытовой техники укладывать материал запрещается (теплоотдача будет затруднена, и весь теплый воздух будет возвращаться назад к проводнику, что вызовет его перегрев и выход из строя);
  • не обязательно укладывать материал прямолинейно, можно аккуратно подрезать сетку, чтобы согнуть дорожку в нужном направлении (такой вариант позволяет сократить расход электроэнергии, акцентируя подогрев только на необходимых участках).

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м 2 потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м 2 (можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т.к. под ними укладывать материал запрещено). В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м 2 и вы выбрали нагреватель мощностью 100 Вт/м 2 , тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Проверка старой электропроводки

Как Вы понимаете, для комнаты площадью 25-30 м 2 потребуется достаточно мощный электрический теплый пол под плитку, который окажет заметную нагрузку на электропроводку в доме. Вы должны осуществить расчет сечения кабеля по току и определить, подходит ли Ваша проводка для новой системы обогрева. Если окажется, что диаметр жил не соответствует, необходимо обязательно заменить электропроводку в доме на новую, более мощную. Также проверьте, чтобы автоматический выключатель и УЗО соответствовали новой нагрузке по току.

Теплоизоляция поверхности

Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность. Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием. Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем. Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.

Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.

По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.

Установка датчика температуры

Чтобы осуществлять контроль и управление системой, необходимо установить специальный термостат и датчик температуры. Термостат представляет собой регулятор (механический либо электронный) с помощью которого можно выставлять оптимальный температурный режим, а также время включения/отключения системы. Его монтируют в стене, рядом с розетками.

Что касается датчика температуры, его нужно устанавливать в самом полу. Для этого создается специальная штроба в стене от термостата, которая строго вертикально направляется к перекрытию. Дальше датчик помещается в гофрированную трубу и ведется к месту контроля температуры электрического теплого пола под плитку. Этим местом выступает середина между двумя витками кабеля, при этом никаких пересечений вблизи быть не должно. Гофра защищает датчик от повреждений, а также позволяет обеспечить доступ к нему в любое время (к примеру, когда он выйдет из строя). Тот конец гофры, который будет находиться в стяжке, для надежности рекомендуется залить герметиком, чтобы раствор не попал внутрь.

Контрольная проверка обогревателя

Перед тем, как осуществить укладку кабеля (либо мата), необходимо замерить его сопротивление. Данная величина не должна отличаться от паспортных данных больше чем на 10%. Для этого нужно использовать специальный прибор – мультиметр (показан на фото ниже), которым также определяют где фаза, если отсутствует цветовая маркировка проводов. Если сопротивление соответствует номинальному, то можно осуществлять монтаж электрического теплого пола под плитку.

Крепление кабеля (либо термомата)

Теперь, когда поверхность будет уже полностью подготовлена, необходимо закрепить нагревательный элемент. Если Вы используете кабель, осуществите крепление с помощью монтажной ленты, как это показано на фото:

В данном случае также рекомендуется использовать пластиковые хомуты, которые сделают процесс крепления электрического теплого пола под плитку более простым и быстрым.

Расстояние между витками должно быть одинаковым по всей площади, иначе электрический нагрев пола будет неравномерным. Нагревательные маты укладывать легче, т.к. расстояние между витками выдержано по всей длине. Все что нужно – расстелить материал согласно схеме и правильно подключить к термостату.

Когда укладка электрического теплого пола под плитку будет завершена, нужно обязательно проверить правильность подключения, измерив сопротивление мультиметром. Получившееся значение должно совпадать с тем, которое Вы замерили перед укладкой.

Заливка стяжки

Для того чтобы сделать бетонный раствор Вам необходимо подготовить следующее соотношение материалов:

  • 4 части песка;
  • 1 часть цемента;
  • 5 частей щебня;
  • 0,6 части воды;
  • 1% от массы цемента специального пластификатора (придает раствор эластичности).

Следует отметить, что количество воды должно быть небольшим, иначе могут возникнуть трещины в стяжке. Что касается керамзита и перлита, их категорически запрещается добавлять в раствор, т.к. данные материалы нарушают теплообмен и являются одной из причин перегрева проводника.

Толщина пирога стяжки должна быть от 3 до 5 см. Выходить за пределы данных значений не рекомендуется. После заливки необходимо подождать до полного застывания раствора. Несмотря на то, что стяжка застынет через пару дней, ее полное высыхание произойдет только через 4 недели (а может и больше). До этого времени включать электрический теплый пол запрещается.

Также обращаем Ваше внимание на то, что стяжка требуется только в том случае, если используется нагревательный кабель. Термомат может сразу же после укладки служить основанием под клей для плитки.

Укладка плитки

После того, как стяжка схватится (2-3 дня), можно не теряя времени переходить к отделке пола плиткой. Делать это рекомендуется только при наличии опыта, ведь нужно следить за тем, чтобы поверхность была строго горизонтальной. Плитка «садится» на специальный клей, после чего установка электрического теплого пола под плитку считается оконченной!

Вот и вся технология укладки своими руками. Рекомендуем Вам просмотреть видео, в котором Вы сможете увидеть некоторые нюансы мероприятия:

Понравилась статья? Поделиться с друзьями:
Строительство и ремонт
Мы используем cookie-файлы для наилучшего представления нашего сайта. Продолжая использовать этот сайт, вы соглашаетесь с использованием cookie-файлов.
Принять
Отказаться
