Газорегуляторные пункты (ГРП) — это не просто технические сооружения, а важнейшие узлы, отвечающие за стабильность и безопасность подачи газа в дома, учреждения и производственные объекты. Их основная задача — снизить высокое давление из магистрального газопровода до безопасного уровня, пригодного для использования потребителями. Без этих установок эксплуатация газового оборудования была бы невозможна, так как бытовые и промышленные приборы не рассчитаны на работу с давлением, поступающим по магистралям.
Устройство и компоненты газорегуляторного пункта
Любой газорегуляторный пункт представляет собой комплексную систему, в которой каждый элемент выполняет строго определённую функцию. Основные узлы включают:
- Входной и выходной трубопроводы для подключения к сети
- Фильтры, задерживающие песок, окалину и другие твёрдые частицы
- Основной регулятор давления, отвечающий за его стабилизацию
- Резервный регулятор, включающийся при необходимости
- Запорную арматуру для перекрытия потока газа на разных участках
- Предохранительно-запорные клапаны (ПЗК), автоматически перекрывающие подачу при аварийных отклонениях
- Предохранительно-сбросные клапаны (ПСК), сбрасывающие избыточное давление
- Манометры и датчики для контроля параметров

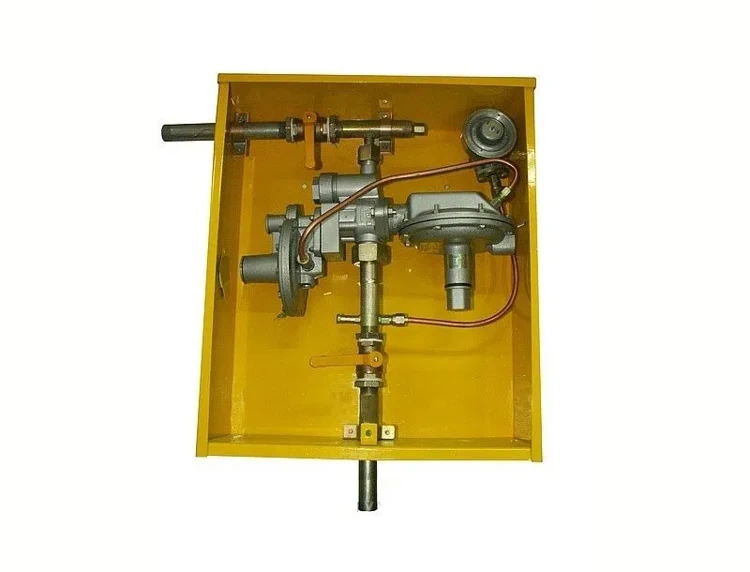

Все эти элементы монтируются на раме или в шкафу, в зависимости от типа ГРП, и должны работать слаженно, как единый механизм.
Требования безопасности при эксплуатации ГРП
Обслуживание газорегуляторных пунктов требует строгого соблюдения правил безопасности. Основные меры включают:
- Проведение регулярных осмотров и технического обслуживания силами аттестованного персонала
- Наличие и исправность системы аварийного отключения
- Организацию эффективной вентиляции в помещениях, где установлены ГРП
- Установку датчиков загазованности с выводом сигнала на пульт диспетчера
- Проверку электрических цепей и систем заземления
Несоблюдение этих норм может привести к утечкам газа, взрывам или длительным перебоям в газоснабжении.
Нормативные документы для проектирования газорегуляторных пунктов
Проектирование ГРП — это ответственный процесс, который должен соответствовать действующим нормативам. Основные документы, на которые опираются проектировщики:
- СП 62.13330.2011 — актуализированная редакция СНиП по газораспределению
- Правила безопасности систем газораспределения и газопотребления (ПБ 12-609-03)
- ГОСТ Р 55472-2013 — технические требования к газорегуляторным установкам
- ГОСТ 34200-2017 — стандарты на регуляторы давления газа
- РД 51-31323949-100-01 — методические указания по проектированию ГРП
Эти документы определяют не только технические характеристики, но и требования к размещению, защите и автоматизации оборудования.
Обслуживание регуляторов давления в газовых сетях
Регуляторы — сердце ГРП, и их состояние напрямую влияет на стабильность давления. Обслуживание включает:
- Проверку герметичности седел и мембран
- Промывку и очистку фильтров от загрязнений
- Настройку чувствительности и диапазона срабатывания
- Замену изношенных деталей: уплотнителей, пружин, мембран
- Тестирование работы предохранительных устройств
Регулярное ТО позволяет избежать сбоев и обеспечивает долгий срок службы оборудования.
Автоматизация процессов в газорегуляторных пунктах
Автоматизация значительно повышает надёжность работы ГРП. Современные решения включают:
- Установку датчиков давления, температуры и расхода газа
- Подключение к системам диспетчерского контроля (АСУ ГРП)
- Использование контроллеров для автоматического переключения на резервный регулятор
- Передачу данных в реальном времени на центральный пульт
- Интеграцию с системами сигнализации и управления
Это позволяет оперативно реагировать на изменения и минимизировать участие человека в критических операциях.
Работа ГРП в условиях низких температур
В зимний период оборудование подвергается серьёзным испытаниям. Чтобы ГРП работал без сбоев, применяют:
- Обогревающие кабели для трубопроводов и шкафов
- Морозостойкие уплотнительные материалы
- Специальные антифрикционные смазки
- Теплоизоляцию всех узлов, подверженных обмерзанию
- Проверку на наличие льда в фильтрах и сбросных трубках
Особое внимание уделяется системам с электроприводом, которые могут выйти из строя при отрицательных температурах.
Системы аварийного отключения в газорегуляторных пунктах
Системы аварийного отключения — это последняя линия защиты. Они срабатывают при:
- Превышении верхнего предела давления на выходе
- Резком падении давления, что может указывать на порыв
- Срабатывании датчика загазованности
- Отключении питания в автоматизированных системах
- Потере сигнала с датчиков контроля
После срабатывания система блокируется и требует ручного перезапуска после устранения причины, что исключает повторное включение в аварийной ситуации.
Газорегуляторные пункты — это сложные, но жизненно важные элементы инфраструктуры. От их состояния зависит не только комфорт, но и безопасность тысяч людей. Грамотное проектирование, качественный монтаж и регулярное обслуживание позволяют избежать аварий и обеспечить стабильную подачу газа даже в самых сложных условиях. Надёжность этих установок — результат тщательного соблюдения норм, использования современных материалов и внедрения автоматизированных систем контроля.
